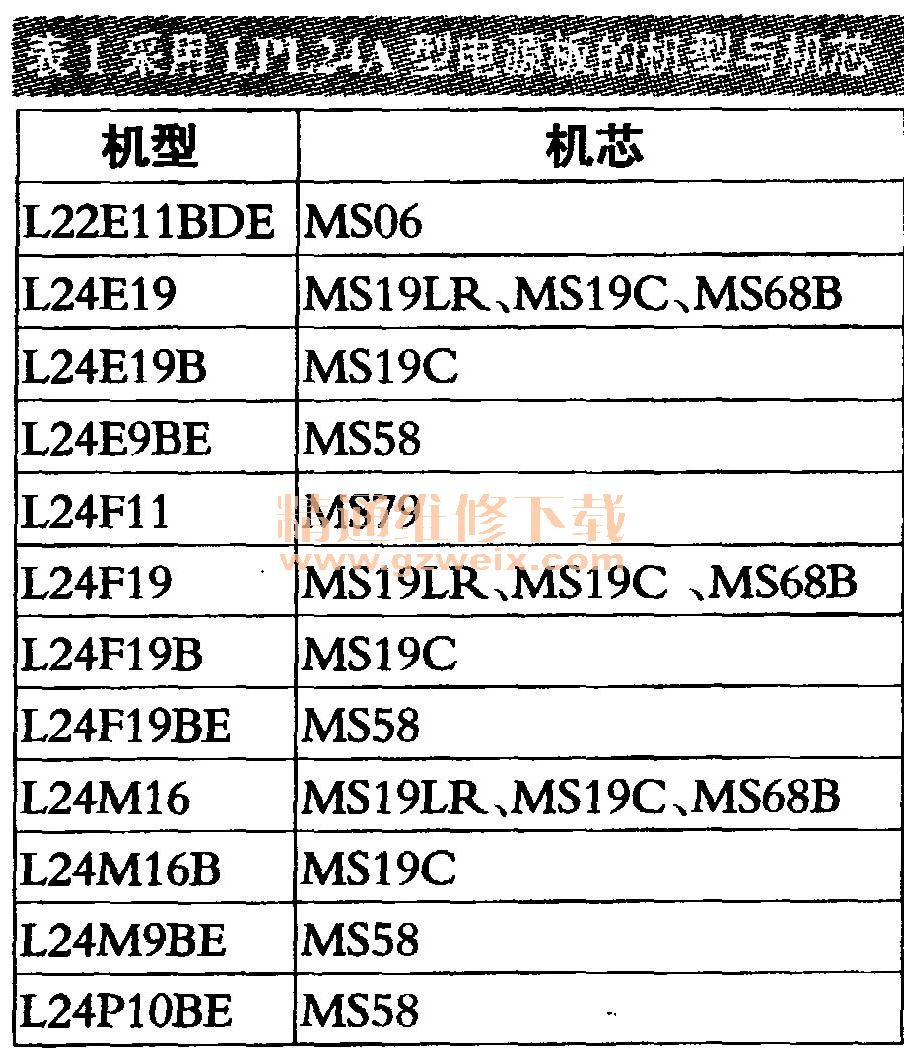

LPL24A型电源板是一款电源、背光驱动二合一板，主要用于TCL22英寸与24英寸部分液晶彩电中，机型与机芯见表1，配用的液晶屏型号分别为T216XW0 1 V 1 （22英寸机）与T240XW01 V0（24英寸机）。
    该板的开关电源的PWM控制IC型号是FA5571 N（U3），背光驱动电路中的高压控制IC型号是MP1007（U1），如图1、2所示。该板的主要参数如下：





    开关电源电路输出5V （STB）与12V两组电压，额定输出电流均为1A，最大输出电流分别为2A、1.25A；背光驱动电路驱动3只U型冷阴极灯管（CCFL），逆变工作频率为53kHz～57kHz，启辉时间约1s～2s，启辉电压为1190V，正常工作时驱动灯管的电流为10.5mA～11.5mA； BL_ON（背光开／关）信号电压为0V（背光关）或5V（背光开），DIM（背光亮度调节）信号电压为0V～3.3V（0V和3.3V分别对应背光最暗和背光最亮）。

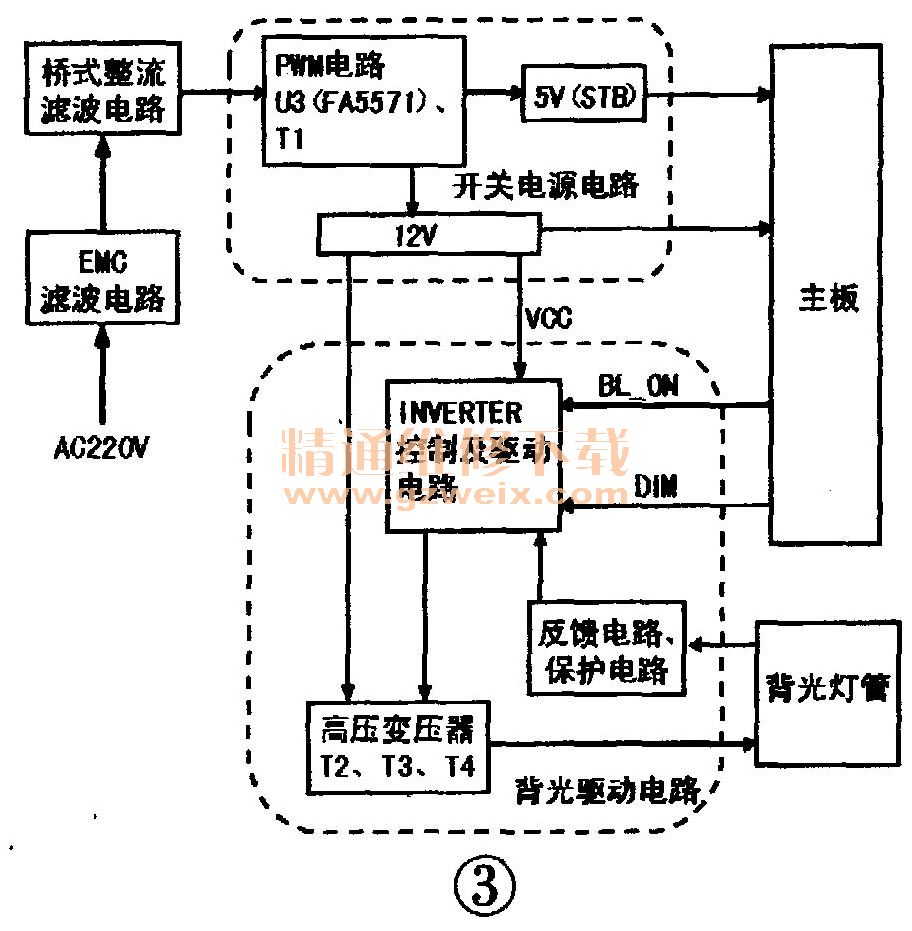

    接通电源后，PWM主电源工作，输出5V和12V；当BL ON端为高电平时，高压控制芯片U1（MP1007）工作，其电路框图如图3所示。

    一、开关电源电路分析

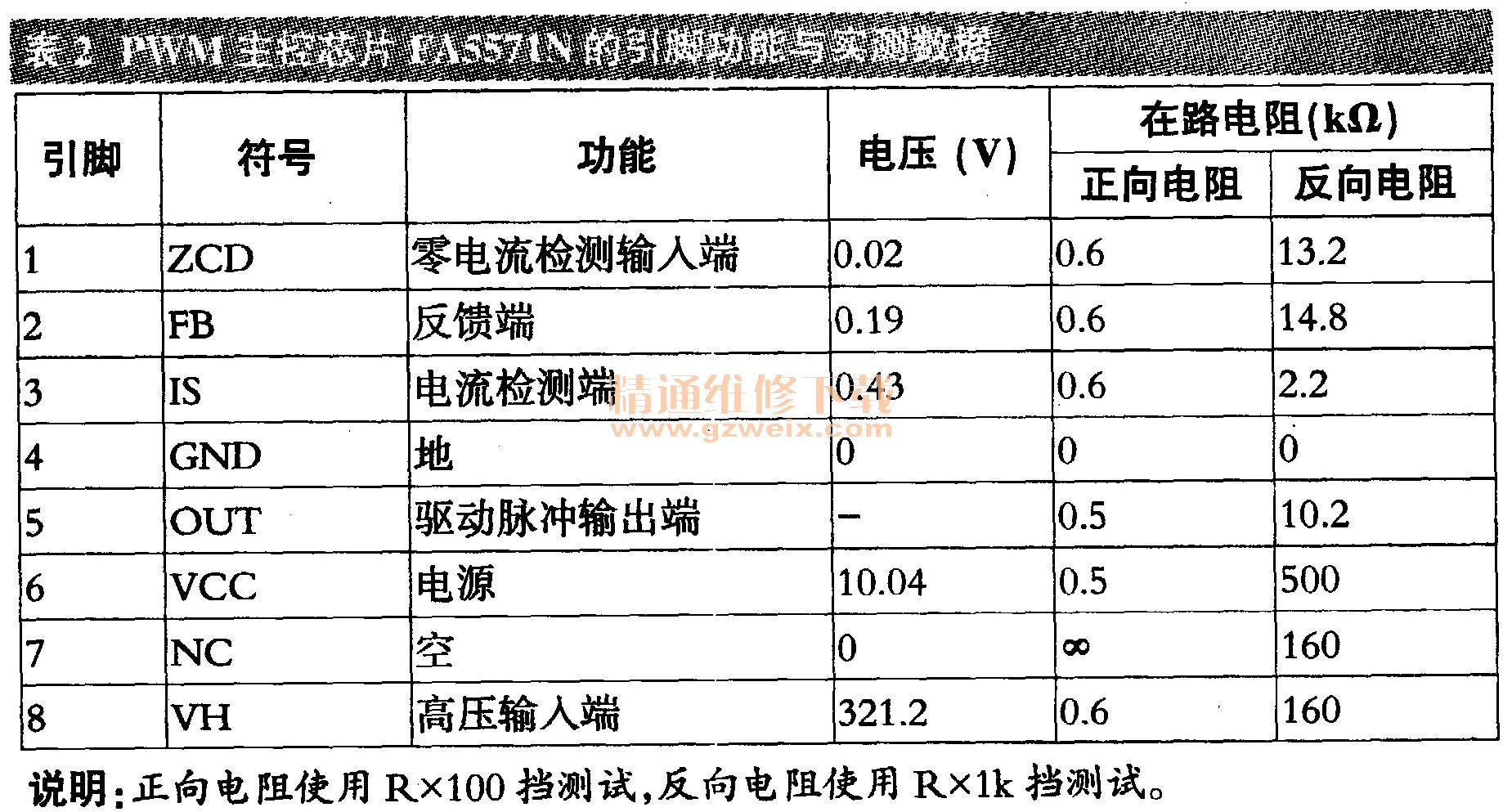

    该板的开关电源采用准谐振开关电路，其初级电路如图4所示。FA5571N是一款电源驱动控制电路，内含振荡、取样稳压、电流检测和激励输出电路，其引脚功能与实测数据见表2。



    1．市电输入电路
    市电输入电路又称EMC电路。F1为保险管，在输入电流过大时熔断，以保护电路；VR14为压敏电阻，其阻值在其端电压达到额定值时而急剧下降，这样流过它的电流会迅速增加，可吸收在输入端因雷电等因素而产生的尖峰电压，从而有效地保护其他元器件；R66为热敏电阻，负温度系数电阻，吸收开机干扰脉冲。L4、L5是共模电感，抑制共模干扰。C46、C5是X电容。P、38、R39、R40、R41是X电容的放电电阻。C49、C50是Y电容。
    提示：来自电源火线而经由零线返回的杂讯称为差模干扰，来自电源火线或零线而经由地线返回的杂讯称为共模干扰。
    2．启动与稳压控制
    AC220V电压经过EMC电路滤波后，由D16-D19、C36整流滤波得到约320V的直流电压，加到U3的⑧脚，通过U3内部电路给⑥脚外接电容C47充电，当⑥脚电压达到9V时，IC启动，从⑤脚输出脉冲信号，使Q2工作在开关状态。在此期间，开关变压器T1的①-④绕组流过变化的电流，则T1的副绕组和次级绕组均会产生感应电压，⑤-⑥绕组产生的感应电压经D15、C47整流滤波后，供给U3作为正常工作时的维持电压，从而取代启动供电。
    R1是开关管Q2的电流取样电阻，R3为感应电压谷底检测取样电阻。二极管D9的作用是在Q2截止时加速其G极的放电，以加速其截止。D13、Q8、D2等元件组成过压保护电路，正常时，Q8截止；当D13的①脚电压高于24V时，稳压二极管D2击穿，Q8导通，这时U3的①脚电压被拉低，U3迅速进入保护状态。
    R31、 R42 、R43 、 Q4 、 Q5等元件组成交流欠压保护电路，R31、R42、R43对输入的市电进行取样分压。当市电电压正常时，其分压值使Q5导通，Q4截止，不影响U3的②脚电压；当市电电压过低时，Q5因基极偏压不足而截止，VCC电压通过R57使Q4迅速饱和导通，则U3的②脚电压被大幅拉低，U3关闭⑤脚的脉冲输出，整机进入保护状态。
    T801的⑧-⑨绕组输出电压经D5、D6、C48、L2等元件整流滤波后，输出12V电压；⑦-⑨绕组输出电压经D7、C45、L3等元件整流滤波后，输出5V电压，如图5所示。

    稳压控制：控制U805的⑤脚输出脉冲占空比，就可控制Q803在一个周期内的导通时间，即控制VBUS电压在T801的①-③绕组中储能多少，从而达到控制T801副绕组和次级绕组感应电压的目的。
   R19、R20、U4（TL431，基准电压为2.5V的三端精密稳压器）与光耦U2等元件组成稳压控制电路。电阻R19对5V电压取样，R20对12V电压取样，然后与R18分压。当5V或12V电压升高时，R18两端电压升高，即U4的①脚（R极）电压升高，则U4的③脚（K极）电压下降，U2的①、②脚内部的发光二极管发光增强，U2的③、④脚内部的光敏三极管导通程度加深，即c、e极间等效电阻减小，U3的②脚电压下降，在内部电路的调控下，⑤脚输出开关管的驱动脉冲占空比下降，则开关电源输出电压下降，从而达到稳压的目的。若5V或12V电压下降，其稳压控制过程与上述相反。
