三、故障检修

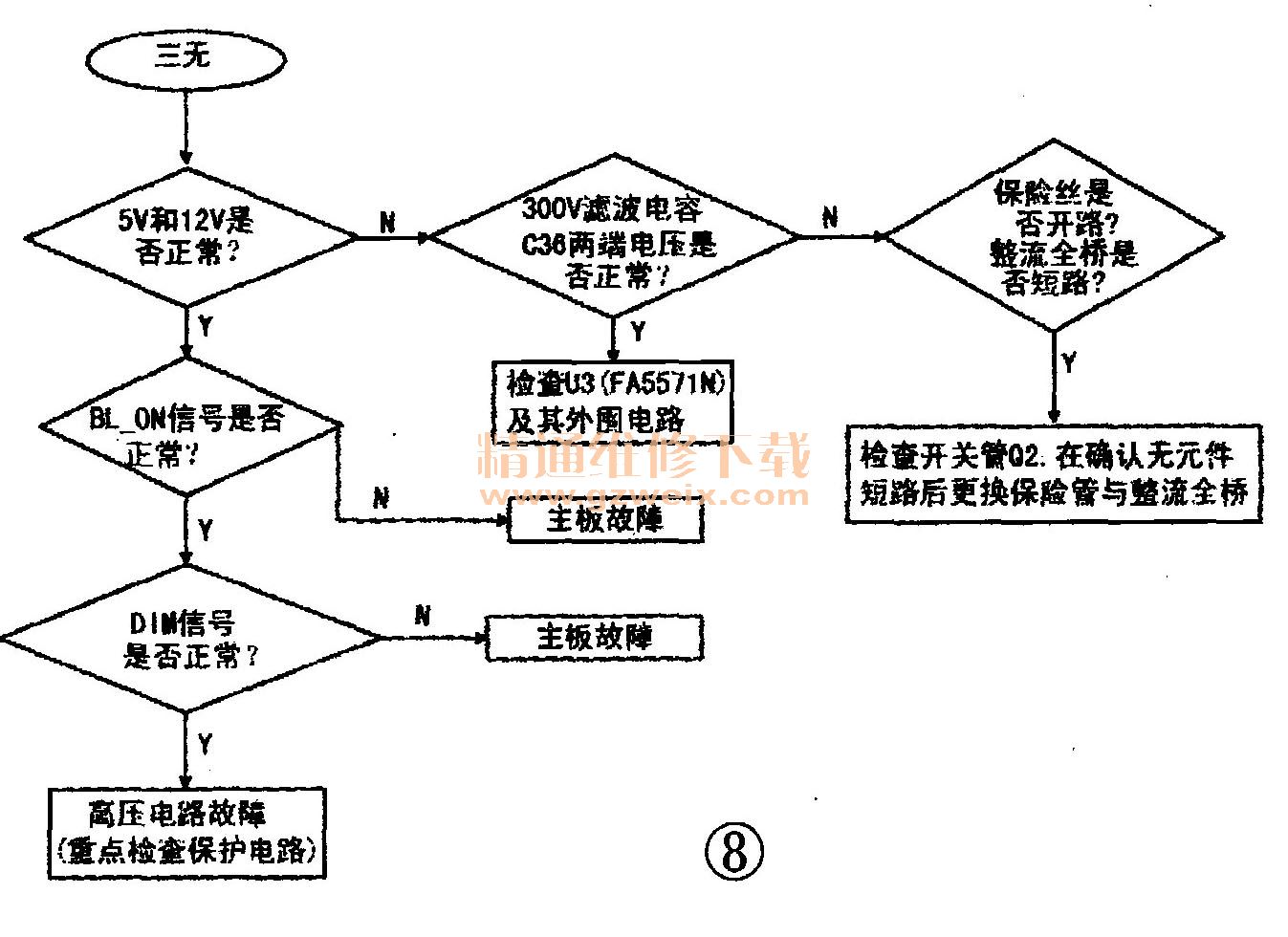

    在该型板的开关电源电路中，开关管Q2的D极所接的尖峰吸收二极管D3易击穿，究其原因是所用二极管型号为HER104，主要参数是1A、300V，均偏小，建议换用RL255（2.5A/600V）或1N5406（3A/600V）型二极管。另外，该型板异常易引起三无故障，其检修流程如图8所示。

    故障现象1：三无。
    分析检修：检查发现该机电流PWM控制芯片U3有换过的痕迹，且换的集成块表面标注为“1377”、这显然不对。换上FA5571N后，在路检查未发现异常，通电试机仍三无，进一步检测，发现无5V和12V电压输出。
    测量U3的各脚电压，⑧脚启动高压正常，⑥脚电压为9V，已达到了启动电压阑值，怀疑电路处于保护状态。测得U3的②脚（FB）电压为0V，转向检查该脚外接的交流欠压保护电路，参见图4。
    测得Q5的基极电压为0V，即Q5截止，则Q4处于导通状态，将U3的②脚FB电压拉低，U3进入了欠压保护状态。检查Q5基极外接元件，发现取样滤波电容C25漏电，换新后故障排除。
    故障现象`a：背光不亮。
    分析检修：通电测试，测得5V电压正常，但12V电压只有6V，且有轻微的波动现象。断开12V负载，输出电压仍很低，由此判断故障出在电源电路中。该电源的5V和12V电压是由同一个变压器输出的，现只有12V电路异常，则问题应出在12V输出与稳压电路中，参见图5。
    根据经验，该板输出电压不稳的原因通常是稳压取样电路异常，或者是U3的⑥脚电压不稳定。因U2、U4等稳压元件为12V与5V稳压共用，基本可排除损坏的可能性，重点检查12V电压取样电路，未发现异常，最后代换电容C12后故障排除。
    故障现象3：热机黑屏。
    分析检修：在故障出现时，测得5V和12V电压均存在明显波动现象，怀疑U3的⑥脚电压不稳定，或者稳压取样电路异常。首先测得U3的⑥脚电压为10V，且稳定，接下来检查稳压电路，发现U4的①脚（R极）电压在2.4V左右波动，这说明取样电路有问题。拆下取样电阻检查，发现R17已由10kΩ增至约24kΩ，更换R17后故障排除。
