检修过程：拆机后发现背光控制板型号为SH-LC230EUE-SEAl，开机后测量LED背光控制板插件上的各路电压：EPWM 3.3V、BL -ON 1.9V左右、Status1.4V左右、24V都正常，测量UC3842组成的DC-DC升压部分的输出电容C503 （100}f/100V）两端电压为45V，测量LED背光输出LED＋、LED一这几组都没有电压。CAT4026V是6通道LED控制器的输出控制三极管，测其b极电压为0V，说明CAT4026V工作异常，或是液晶屏里的LED灯条异常引起保护。短接Q602控制三极管的b、c极后背光亮，短接Q604控制三极管的b、c极后另一组背光亮，说明LED灯条没问题。根据各组电压就可以看出本机主板工作正常，电源板工作正常，背光不亮是LED背光板本身有问题。

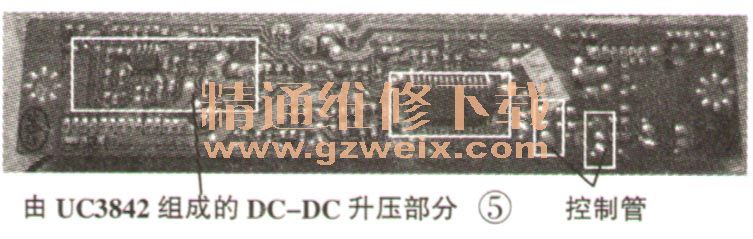

  购回型号为R-SH-LC230EUE-SEA1的背光控制板，如图5所示，安装好后开机背光不亮，难道误判了？
    找到LED控制器CAT4026V的相关资料，CAT4026V正常工作需要5V供电，①脚是VCC供电，测量没有电压，5V不是来自电源板。查看背光控制板发现①脚电压是由贴片Q506 （LM317）提供，并且受控于主板的BL-ON信号控制，可BL-ON信号电压可以随遥控开／关机有0V和1.6V的高低变化，背光控制板是新换的不可能有故障，问题可能在BL-ON信号电压上。根据BL-ON信号电压为1.6V也可以工作的规律，拔掉主板插件退出插件里的BL-ON这条线，测量主板上BL-ON电压为1.6V，再在主板插件的5V端接一只47kΩ的电阻，然后和拔出的那根BL-ON线相连接，通电开机背光亮，图像正常，亮度也正常，测量CON2插件上的LED＋、LED－两组Driver Output驱动输出电压均为53V左右，CAT4026V的①脚是VCC供电，此时为5V正常。问题找到了，就是主板上的背光开关控制电压不足引起的。

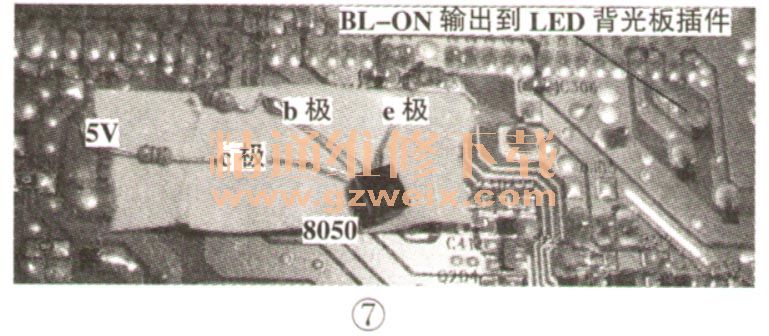

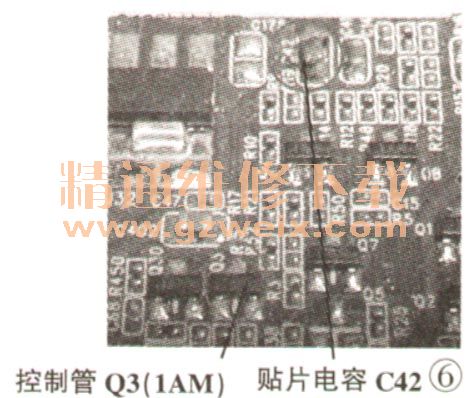

    检查主板上的BL-ON背光控制电路，如图6所示，控制管Q3 （1AM）b极电压为0.6V。极电压为1.9V、e极电压为0V、BL-ON控制输出接有一只C42贴片电容，怀疑其漏电，拆下测量正常，由于没有图纸不清楚主芯片控制脚位，也无法找出芯片到控制这段线路的具体元件组成，只能改电路来应急维修：具体操作是添加一只C1815三极管完成，在电源板上插件处找出标注的BL-ON针脚断开，断开后直接串一只1OkΩ电阻接入新增C1815的b极，在电源板的5V处接一只阻值在22Ω～1kΩ之间的电阻，另一端接C1815的c极，C1815的e极接到断开的（BL-ON）另一端，也就是输出到LED恒流源控制板那端，如图7所示，改装后经过几天反复测试和老化都很稳定，没再出现其他故障。
