两款新型DC/DC变换块ISL6539CAZ、TPS54319
来源:本站整理  作者:佚名  2015-05-27 10:10:09

    1. TPS54319
    TPS54319是一款三通道PFM(脉冲频率调制)控制模式的直流变换IC,采用QFN-16微型封装。振荡器工作频率范围300kHz~2MHz;输入电压范围:2.95V~6V;输出电压范围:由公式VOUT=0.827× (1 +R上/R下)确定;注:R上、R下分别指输出电压反馈端⑥脚外接的上拉、下拉电阻。最大输出电流:3A(频率为2MH:时)。该IC外接元件少,工作温度范围宽(-45℃~+150℃),三通道特性相同,可独立使用,也可三通道并联使用。图1是TPS54319在TCL王牌SS61机芯液晶彩电上作三通道并联使用的应用电路。表1是ISL6539CAZ的引脚功能及在TCL王牌SS61机芯液晶彩电上实测的电压数据。



      2. ISL6539CAZ

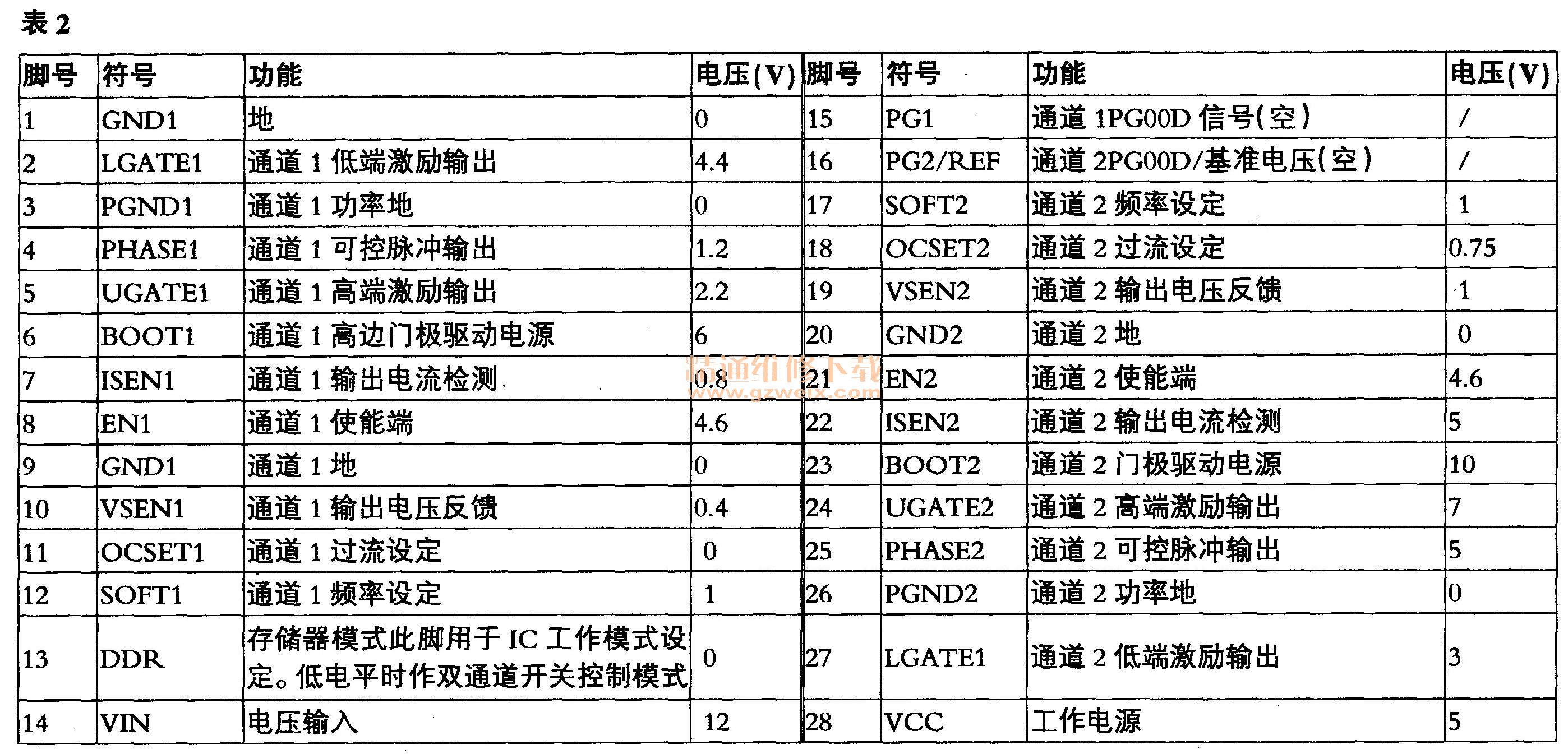

    ISL6539CAZ是一款两通道双PWM(脉冲宽度调制)控制模式的直流变换IC,采用HSOP-28封装。工作电压3.3V/5V;输入电压范围:5V~15V;输出电压范围:0.9V~5V;最大输出电流可设置,但必须小于外接功率管最大输出电流。该IC具有极好的外部动态响应,CH1、CH2两个通道相互独立,能单独设置各自的输出电压及各自的最大输出电流。当输出过流时,IC内部振荡器将停振,从而关闭输出。图2是ISL6539CAZ在TCL王牌BC53机芯液晶彩电上的应用电路,表2是ISL6539CAZ的引脚功能及在TCL王牌BC53机芯液晶彩电上实测的电压数据。
