一台海尔翻新彩电，三无，检查是行输出管击穿。

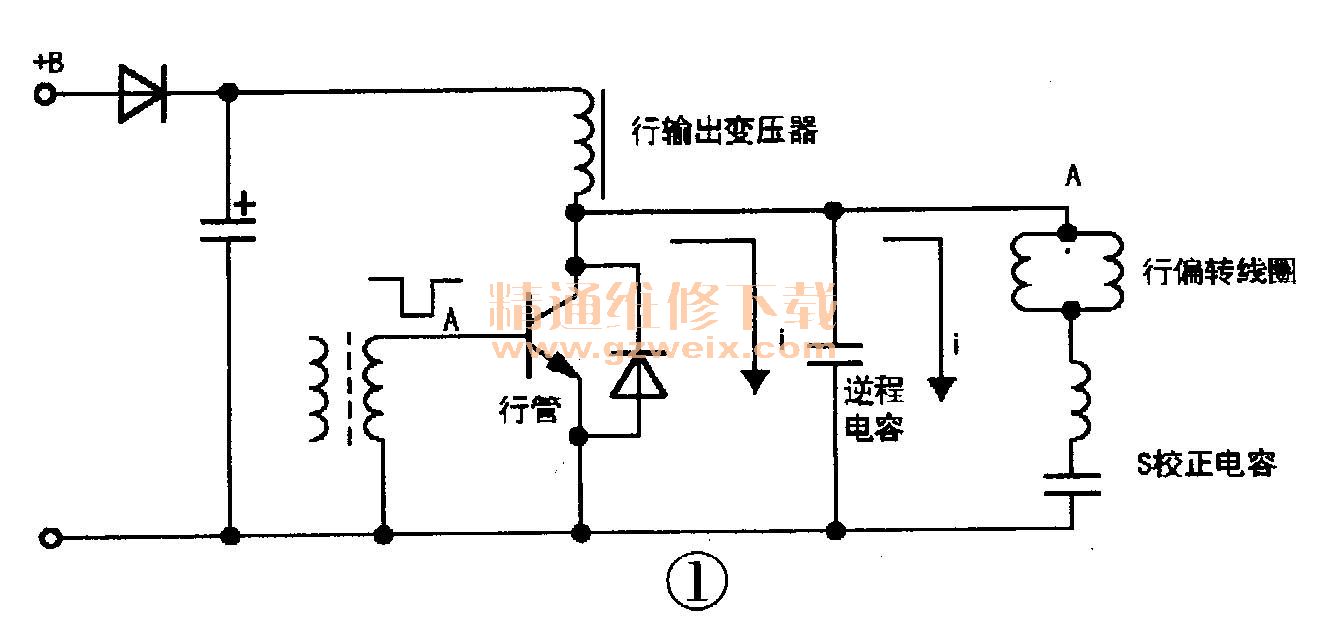

    在换用新元件之前，先用假负载通电试机，测＋B电压110V，正常；观察线路板的其他相关元件，只有行逆程电容的体积比品牌机小，于是用一只体积较大规格相同的逆程电容将其替换，焊上新行管，通电试机，出现光栅，持续几分钟又消失，行管又击穿。无奈，取下线路板，在明亮的灯光下用放大镜细心查看，发现行偏转线圈插座与行输出变压器引脚的焊点有裂纹，如图1中的A点所示，将其补焊后再次换上行管，通电试机，光栅出现，而且长时间也没消失，反复开、关机也没发现异常，故障彻底排除。

    故障解析：在彩电的行输出电路中，逆程电容一地；行偏转线圈、s校正电容及行输出管（含内部的阻尼二极管）构成行扫描正程与逆程的电流通道，其中任何一点开路，就会使逆程时间发生变化，从而易损坏行管。
    编者注：电视机使用久了，由于电路板元件焊接因受热易出现虚焊现象、插座因受热老化出现瞬间接触打火，尤其是行偏转插座，这样会导致行管击穿或其他IC或部件损坏。
