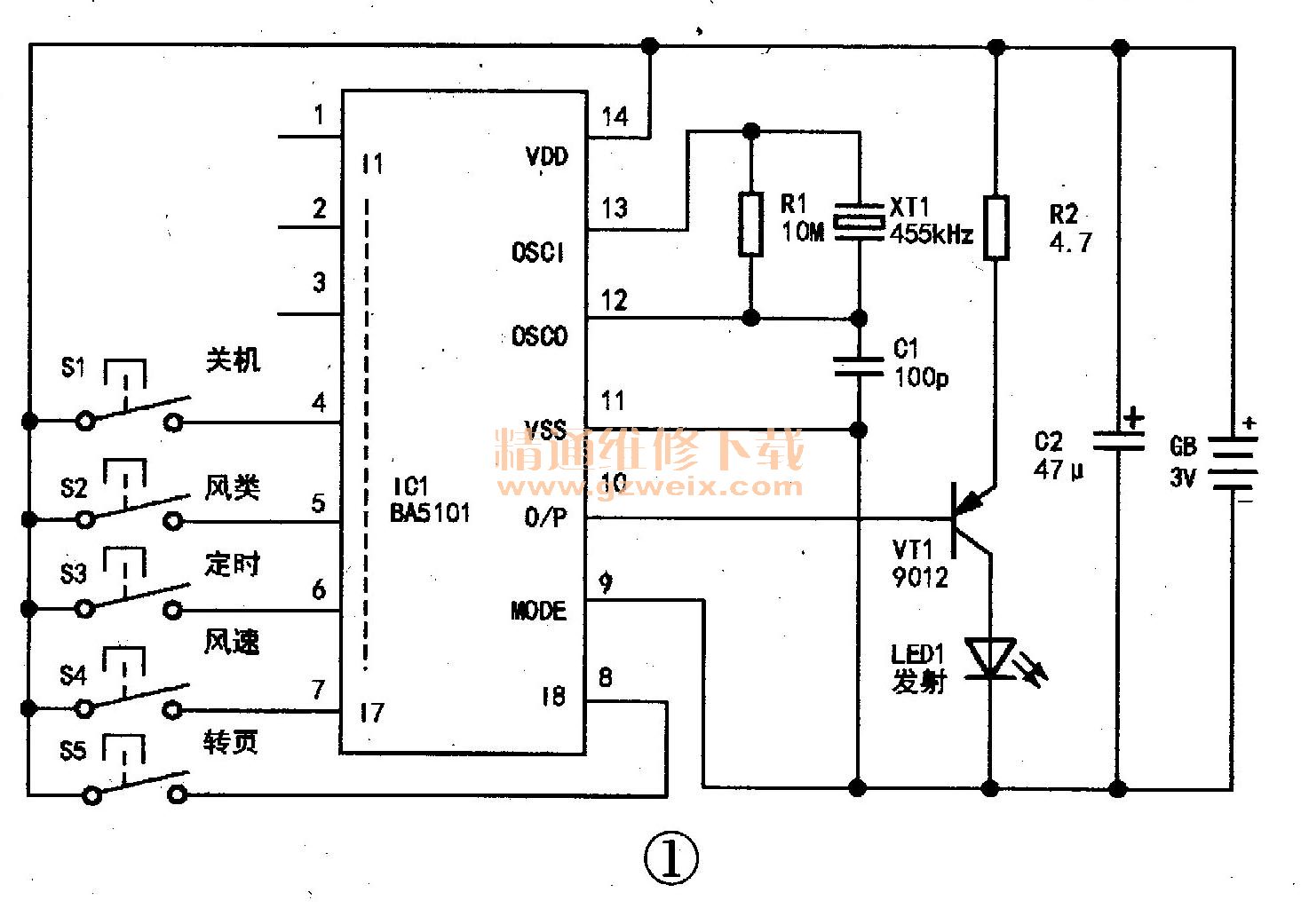

该系列遥控转页电风扇包括格力KYTA －30B、KYTB －30B、 KY31－30B、 KYSK －30B、 KYZT －30B等型号，家庭拥有量较大。它可采用遥控／手动两种操作模式，控制电路使用4片IC:遥控器采用单片BA5101（IC1 ）进行数字编码和红外（38kHz）载波发射；接收控制电路采用BA5302（IC2）进行红外信号接收解调（去载波），BA5201（ IC3）译码或手动操作键，BA3106 （IC4）实施启动、停止、风速、风类、定时、转页、LED显示及蜂鸣器等功能控制。其发射器电路如图1，接收译码控制电路如图2所示。

    1．数字编码和红外载波发射电路
    BA5101 /BA5201是一对8通道（该系列风扇只使用5个通道）数字编／译码器．采用微功耗CMOS工艺制造，静态电流极微（<3μA） 、可忽略，故遥控发射器无需另设电源开关。它们的主要极限运用参数为：电源电压0V－6V；功耗500mw；工作温度－20℃～＋70℃。BA5101为编码发射电路，①～⑧脚为数字编码输入端，内置下拉电阻，⑤～⑧脚外接功能开关S1～S5，闭合时输入高电平编码有效。石英晶体×T 1产生455kHz时钟振荡信号供数字编码用．当⑨脚接地选择红外载波发射时，时钟脉冲被12分频后产生约38kHz（实为37.97kHz ）载波信号，经数字编码信号调制后，由⑩脚串行输出，经VT1（9012）驱动红外发射管LED 1向外发射红外遥控信息。C1是高频抗干扰电容，R1是稳频电阻，限

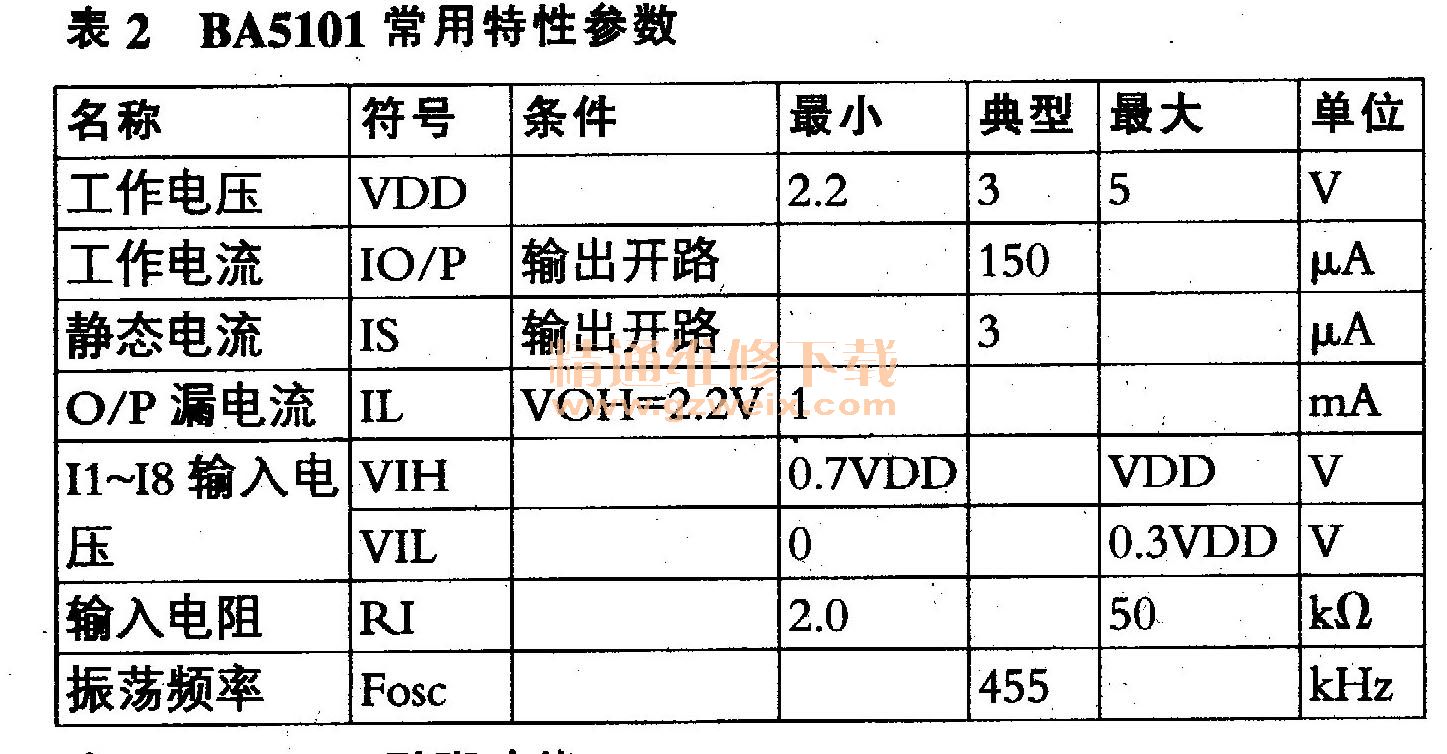

送波形。发射管LED1应尽量采用正向压降小的型号，如SE303等，以增大发射功率。BA5101的引脚功能及常用特性参数分别如表1、表2所列。


    故障1：按遥控键风扇不工作，但手动操作时工作正常。
    分析检修：遥控失灵是一种常见故障，编码发射电路工作失常会引起该故障，解调（IC2）、译码（IC3）电路异常也能导致同样的故障。无示波器时，可用万用表“Db”挡进行粗测。按遥控键时测BA5101⑩脚，正常时表针应有明显摆动。若表针不动或摆幅甚小，可能是电池GB无电或与簧片接触不良、C2漏电，×T1开路损表1  BA5101引脚功能表2BA5101常用特性参数表3 BA5201引脚功能表4   BA5201常用特性参数坏，C1漏电，BA5101引脚脱焊开路，否则为BA5101损坏（S1～S5同时接触不良是不可能的）；若表针摆动正常，一般是VT1损坏或性能变劣（如β下降，穿透电流增大等，R2开焊，发射管开路或失效。BA5101损坏时，可用引脚排列和功能特性完全兼容的YN5101直接代换。


    2．红外解调及数字译码电路
    BA5302为红外解调器，其作用是将接收到的红外遥控信息，解调（即去掉38kHz的红外载波信号）出数字编码信号，由①脚输出送到数字译码器。

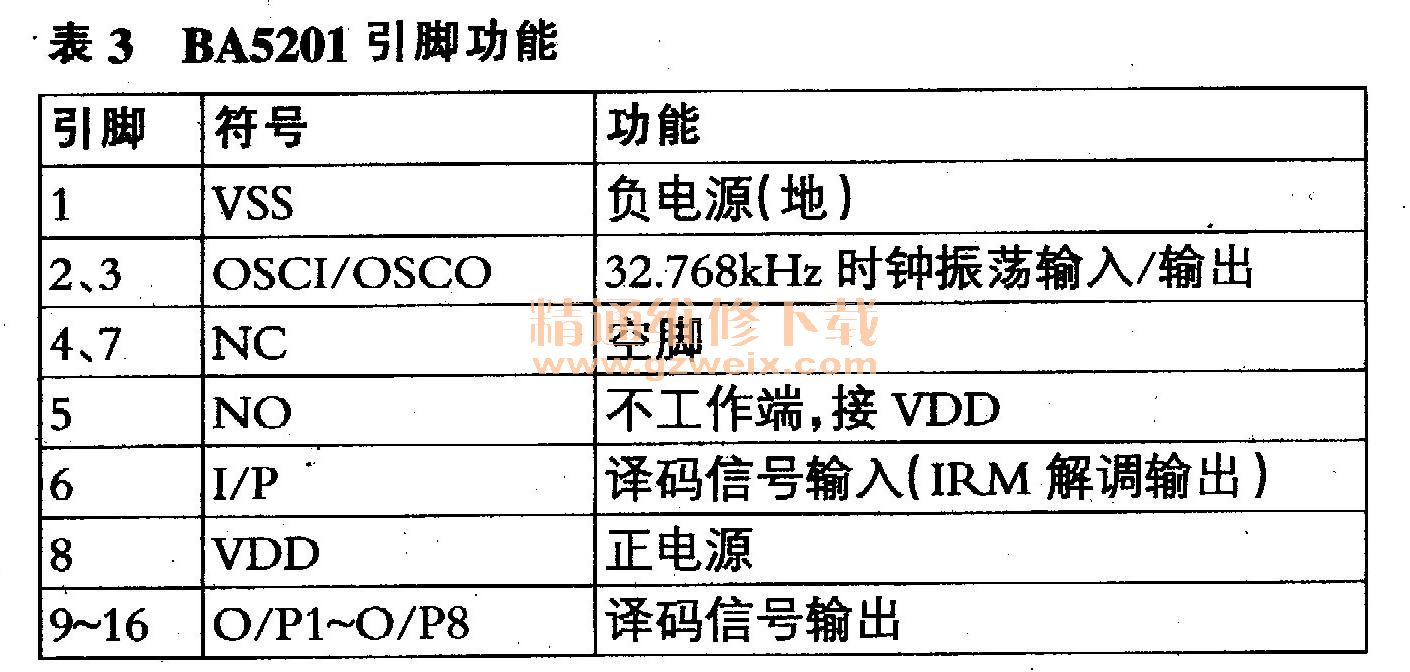

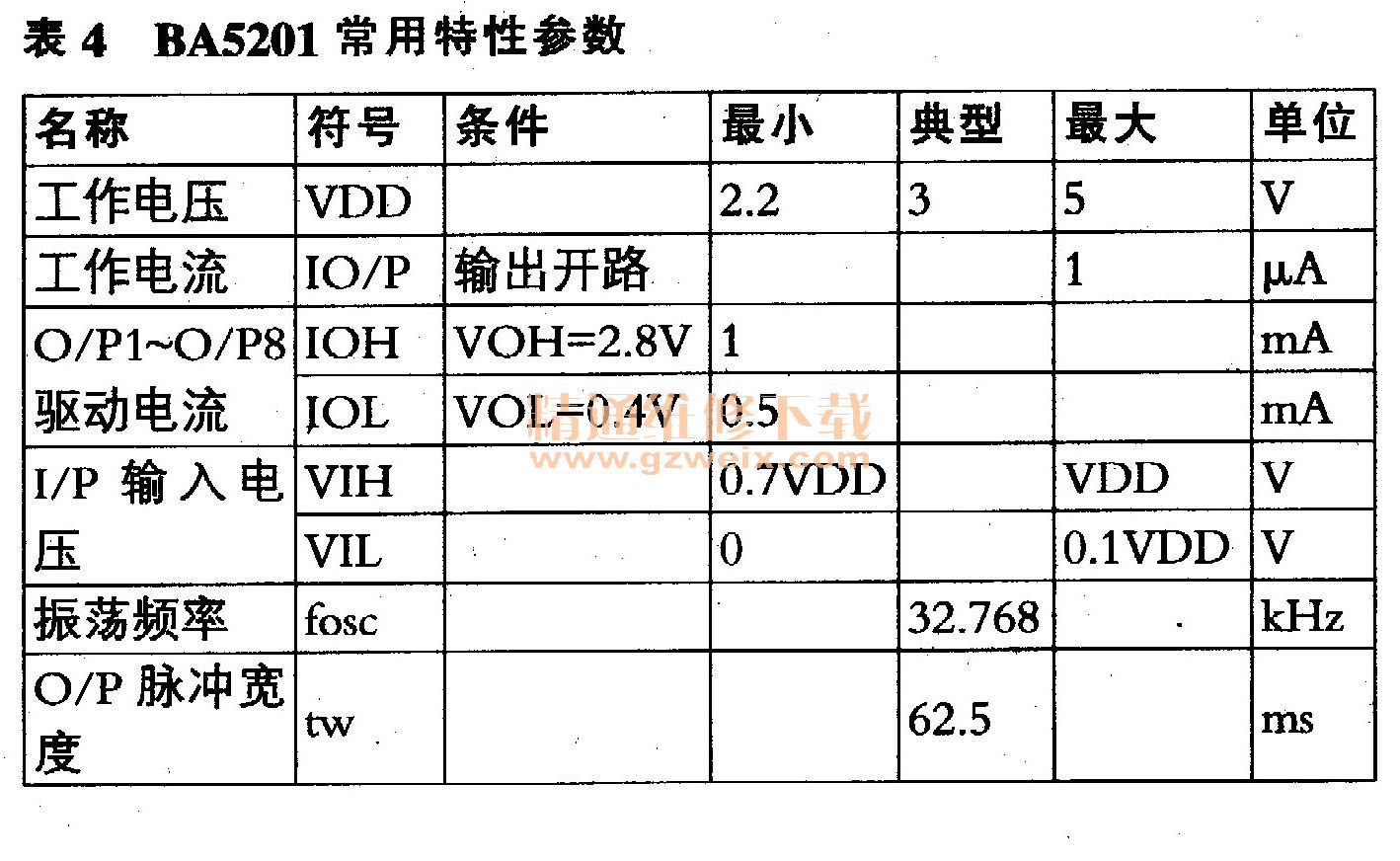

    BA5302为数字译码器，其引脚功能及常用特性参数如表3、表4所列。⑥脚输入红外解调出的编码信号，译码后由⑨～⑩脚输出，输出控制信号为高电平，并与数字编码器BA5101的①～⑧脚电平一一对应。S6－S10为电风扇手动操作键，与BA5201⑨～⑯脚输出并联使用。
    故障2：遥控失灵，但手动操作工作正常。
    分析检修：先用测“dB”法（见故障1）判断编码发射电路无问题。断开BA5302①脚和BA5201⑥脚连接线，用细导线将发射电路BA5101⑩脚输出端与译码器
BA5201⑥脚直接相连，然后接通风扇电源，此时按遥控器各操作键时，电风扇各功能均正常，说明译码器BA5201也是好的，遥控失灵是BA5302损坏造成的。BA5302是一块集成化红外接收解调器，这类器件很多，在电视、DVD、音响、空调等家用一电器中普遍应用，可用任何型号的红外解调器更换但其中的频率应为38kHz，频率偏差越大遥控距离越短，还可能出现误动作故障。
    故障3：按遥控器定时键S3时电风扇无反应，但手动操作定时健S7时风扇工作正常，其他遥控键操作均正常。
    分析检修：先检查遥控发射器电路，按定时键S3时，BA5101⑥脚有高电平（3V）信号输入，表明S3触点接触良好，⑥脚亦无脱焊开路现象。检查译码器BA5201⑭脚至BA3106⑦脚间印刷线路铜箔无断裂、开路故障，由此判断为BA5201⑭脚内部第6通道（O /P6）损坏。BA5201损坏时，可用兼容器件YN5201直接代换。BA5101 /BA5201数字编／译码器共有8个通道，该风扇只使用4～8共5个通道，1～3为空闲通道，因此可以将损坏的第6通道改为任一空闲通道上，例如改用第3通道时，将遥控器BA5101⑥脚外接开关S3断开，改接到③脚上；再将译码器BA5201⑭脚外接元件断开并移焊到⑧脚（O/P3 ）上。改好后试机，遥控定时操作功能恢复正常，故障排除。
