3．风扇控制电路

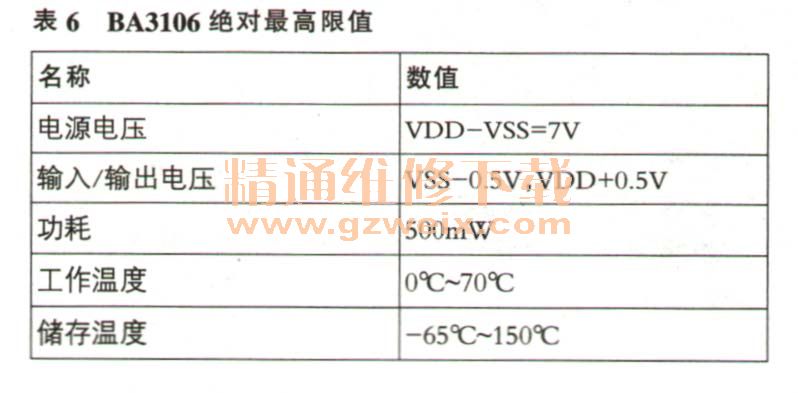

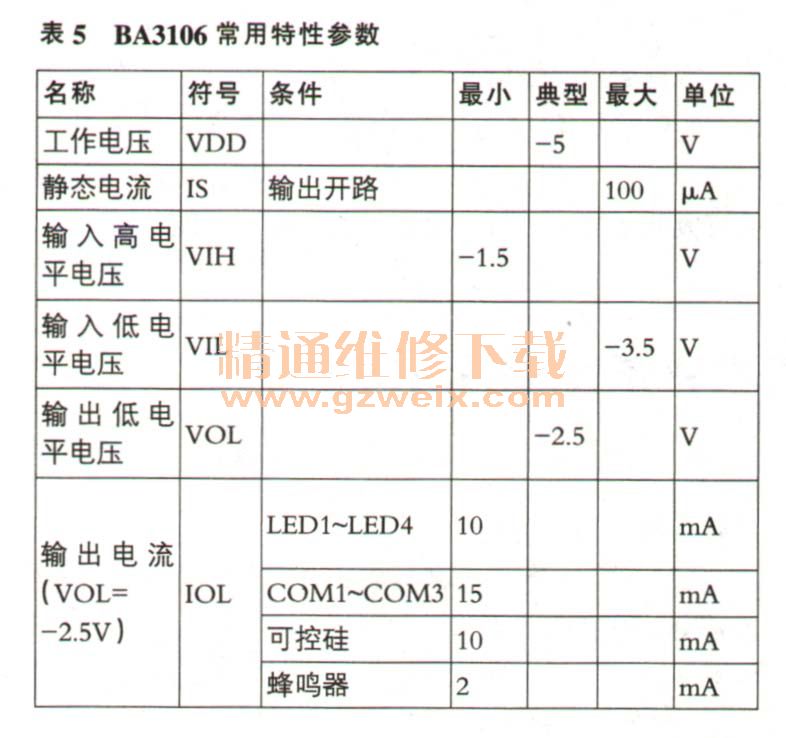

    控制电路以风扇芯片BA3106为核心组成，其常用特性参数见表5，绝对最高限值见表6，各引脚功能见表7。各控制键功能简述如下：





   （1）“关机”键S1或S9：切断风扇电机电源使风扇停止运转，控制电路复位至静止状态。
   （2）“风速”键S4或S8：当风扇静止时此为启动键，风扇自动以中风启动以增大扭矩，2秒后恢复至弱风状态；当风扇转动中，此为风速设定键，连续按此键，以“弱→中→强→弱→中……”规律循环变化供选择风速。
   （3）“风类”键S2或S6：用于选择风扇转动的类别，按“正常风→自然风→睡眠风→正常风→自然风……”循环选择。其中，正常风是风扇按设定的弱、中、强风恒速运转。自然风是风扇电机按预置电脑程序作不规则运转，配合风速的丧定，又可分为强自然风，中自然风和弱自然风。睡眠风是风扇电机进入自然风电脑程序控制，并启动预置4小时定时，根据人体温会随入睡后慢慢下降，风扇的风最会慢慢减弱以免入睡后着凉。其减弱规律是：1）当最初设定为强风时，风扇按强自然风运转0.5h，后转为中自然风运转0.5h，最后转为弱自然风，直至预置时间结束或关机为止；2）当最初设定为中自然风时，风扇按中自然风运转0.5h，然后转为弱自然风，直至预置时间结束或关机为止；3）当最初设定为弱风时，风扇按弱自然风运转，睡眠风的4h自动预置可按实际需要而改变定时。
   （4）定时键S3或S7：用来设定风扇预置工作时间，采用0.5、1、2、4h四段累进定时，按此键时以“0.5→1→1.5→2→2.5→ ...... 7-→7.5→0→0.5→1→1.5→……”循环选择时间，每次步进0.5h，当风扇在定时状态下工作时，LED显示会随时间的经过而显示预置剩余时间，提示风扇还会运转多长时间才会停止。
   （5）“转页”健S5或S10：风扇在运转时按此键，可转入电子转页，再按一次转页停止。
    XT2为32.768kHz晶振，用于产生时钟信号。LED2～LED11为发光二极管，用于显示风扇的弱、中、强风速，正常、自然、睡眠风类及0.5、1、2、4h时累进剩余定时时间。HTD为压电蜂鸣器，可产生按键确认音及工作状态提示音，VS1～VS4为双向可控硅，M1为三速风扇电机，M2为转页电机。整机由－5V直流电源供电。

    故障1；遥控或手动操作风扇均不工作，各LED指示灯不亮，蜂鸣器不响。
    分析检修：此现象为整机不工作，通常与编码发射、红外解调及数字译码电路无关。故障原因主要有：一是－5V电源供电失常。若测得BA3106⑤、⑮脚间无－5V电压，应检查电源电路，重点检查保险FU、限流电阻R3～R6及R9、降压电容C3、整流管VD1及VD2、稳压管VD3及电源滤波电容；二是32.768kHz时钟停振，振荡正常时BA3106⑯、⑰脚电压均约为－2.5V（1/2VSS），若为0V或无穷大，说明时钟停振，可更换XT2一试（XT2可用普通数显电子表的32.768kHz晶振更换）；三是风扇控制芯片BA3106损坏。如其各脚焊接良好，电源供电和时钟振荡也正常，应更换控制芯片。

    故障2：按下“转页”控制健，转页轮不转、飞转或抖动。
    分析检修：按遥控或手动“转页”键后，测BA3106⑪脚有无高电平控制信号输出，若无说明BA3106内部转页控制电路损坏；若有，可检查R17（470Ω）是否脱焊开路、双向可控硅VS4是否损坏、转页电机M2是否不良。转页轮飞转不停，通常是固定转页轮的卡簧未卡好或转页轮帽盖未装好，使转页轮未卡到位，经风吹后引起飞转。转页轮抖动，可能是转页同步电机内部断齿造成的，应更换电机M2。
