一台夏普LCD-19A33型液晶彩电，开机后不定时自动保护关机，面板指示灯周期性的红灯闪一下。
    面板指示灯红灯闪一下是典型的背光故障，可能原因有：灯管老化、灯管过压、过流保护电路误动作、背光芯片及外围零件不良。

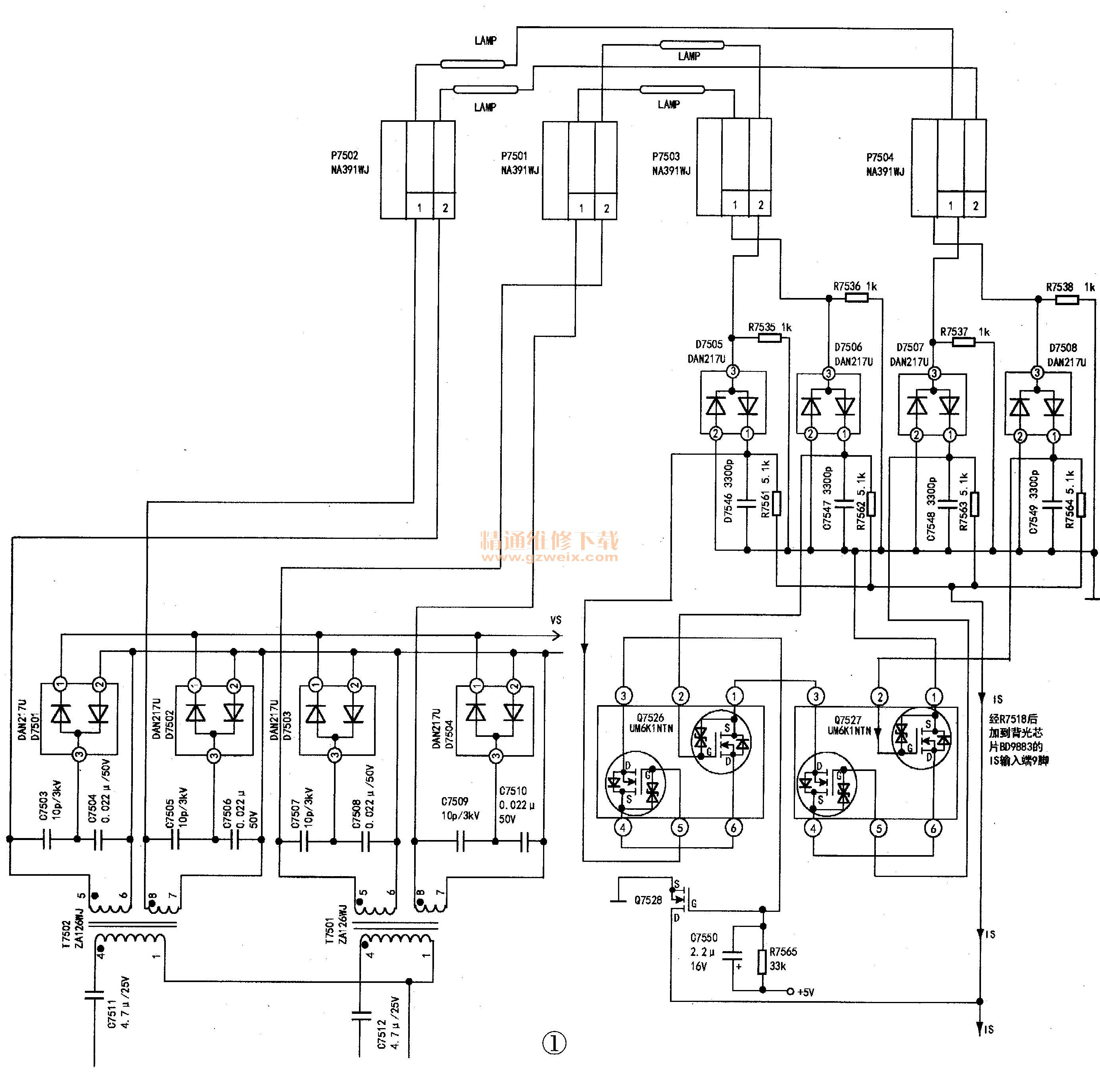

    图1是该机的灯管电流取样电路。从图中可看出：本机共有4根灯管，插座P7502与P7504的①、②脚对应组成灯管①、②的供电电流回路，插座P7501与P7503的①、②脚对应组成灯管③、④的供电电流回路。插座P7502、P7501的①、②脚均左边两个插座接灯管的高压端，P7503、P7504两个插座分别接灯管的低压端。4根灯管R7535～R7538各1只1kΩ的电流取样电阻接地，这4只电阻把灯管取样电流转化成取样电压2.65V，分别加到4个双二极管：D7505～D7508的输入端③脚，分别经四个双二极管③-①脚间的二极管正向导通整流，再各经4只滤波电容：C7546～C7549的滤波，得到4路直流电压6.3V，这4路6.3V电压的高低分别代表了4个灯管电流的大小。这4路灯管电流的取样电压，分成两路：

    第一路：从4个双二极管D7505～D7508①脚输出的电流取样电压，分别经四个电阻：R7561～R7564后汇合成一路代表4个灯管电流的电压IS，其正常值是0.75V、IS电压经过R7518加到背光芯片BD9883的灯管电流反馈输入⑨脚，在IC内部电路控制灯管的电流以保持恒定。当⑨脚电压升高，说明灯管的电流增大，经过⑨脚内控制电路控制15、16脚驱动脉冲占空比变小，最终降灯管供电电压使灯管的电流降小到额定值。
    第二路：4个双二极管①脚输出的代表灯管电流的取样电压，分别加到4个MOs管的G极。其中，Q7526内包含2个MOs管，Q7527中包含另2个MOs管。这4个MOs管是串联关系，组成4个与门电路。在4个灯管正常工作时，4个灯管的电流取样电压是6.3V，分别加到上述4个MOs管的G极，Q7527的①脚内的MOs管S极接地，此时因为4个串联的MOs管同时导通，最终使Q7526的③脚是低电平，该低电平加到Q7528的G极，该管截止，此时该管的D极与IC⑨脚IS电流取样电压电路脱开，对灯管电流IS反馈控制没有影响，灯管在15控制线的作用下发光恒定。如果4个灯管有任一个因老化电流变小或开路，电流的取样电压会同步变低，D7525、D7526中的4个MOs管中的一个G极就会变低而截止，4个MOs管的导通回路就会断开，此时因为Q7528的G极通过R7565接5V电压，使该管导通，D极把IS控制线拉到低电平0V，致使BD9883的IS反馈端⑨脚接近0V。当⑨脚电压低于0.5V时，BD9883内保护电路就会认为是灯管开路，芯片内部的保护电路动作，芯片停止工作，此时屏幕背光熄灭，电视机面板的红灯周期性地闪一下。不难看出，当遇到灯闪1下故障怀疑有一个灯管老化时，可以把Q7528拆掉，然后开机，如果正常开机，则是有一个灯管老化。
    图2是背光芯片BD9883的电路图。⑨脚输入灯管电流取样电压IS、⑩脚输入灯管高压取样电压VS。⑩脚电压高于1V时，就会引起芯片内部的过压保护；⑨脚IS的灯管电流反馈电压应当在0.5V-1V的范围之内，当低于0.5V时芯片会认为灯管有老化或开路，当高于1.2V时芯片会认为存在灯管过流。当⑨脚和⑩脚的电压超出正常范围时，就会触发芯片内部的保护电路。

    BD9883的13脚是SS端，外接灯管软启动电容C7523。在刚加电时，13脚内部的3μA电流源给SS脚外接的电容C7523充电，其上电压逐渐升高，当达到2.5V时，芯片才开始从15、16脚输出逆变高压驱动脉冲，这就避免了刚通电时的电流冲击。12脚SCP是保护动作延迟电路。该脚到地间接有延时电容C7522，当⑨脚和⑩脚输入的灯管反馈电压超出正常范围时，芯片内部的保护电路启动，接通12脚内部3μA电流源给该脚外接电容C7522充电，随充电时间的延长该脚电压逐渐升高，
  当该脚电压上升到高电平时（需要大约2s时间），芯片停止工作，15、16脚停止输出高压驱动脉冲。当12脚上升到高电平时，会把13脚拉低到0V，引起13脚外接Q7520内的①、⑥脚间的MOs管截止，③、④脚间的MOs管导通，Q7520③脚输出OV电平，此信号通过插座SC7501⑦脚代表背光故障的ERR送往主板微处理器，通知主板背光发生了故障，主板会关断开关电源，同时让面板的电源红灯周期地闪一下。
      在检修屏幕亮一下就灭的故障时，往往要去掉保护功能才能看到故障的真面目，此时就可以把BD9883的12脚接地，解除芯片内背光电路的保护。此时即使灯管反馈的IS、VS电压异常，BD9883也不会进入保护状态，而是继续工作，为背光灯管加上高频的交流高压，屏幕发光。
    需要指出的是：因为12脚内部的电流源输出电流极小内阻极大，仅为3μA，当用表测量该脚电压时，因为表的分流远大于3μA，因此测得的电压是0V，测不到实际上存在的高电平。
    在背光电路正常工作时，BD9883的13脚为2.5V，该电压经R7528加到Q7520的②脚G极，该管导通，⑥脚和⑤脚被拉到低电平，这使Q7520内③、④脚间的MOS管截止，③脚为高电平3.3V，去送到主板微处理器，以通知主板：背光电路工作正常。
