夏普LCD-32D30BK背光驱动电路故障检修
来源:本站整理  作者:佚名  2015-12-13 10:07:52

    故障现象:开机后电源指示灯由红灯变为绿灯,屏上光栅闪烁几下后就黑屏,有声音。在光栅闪烁期间能看见图像。
    分析检修:该机采用电源背光一体板,背光驱动电路由PFC电路输出的高压供电。测得PFC电压在开机后一直是稳定的390V,这说明故障在背光驱动部分。该机背光控制芯片型号是BD9883,外围还有一块8脚贴片IC,型号是2903,这应是电压比较器。从故障现象看,该机应是进入了保护状态。
    开盖后没有插AV信号线试机(该机采用AV信号输入方式),发现背光不熄灭了,有正常的屏显,但亮度很低,此时插上信号线,有正常的图像,图像亮度变亮,约2s后背光熄灭。大多数进口液晶彩电设有节能环保功能,即在无信号输入时自动降低屏幕亮度。分析后认为,该机故障和亮度控制或检测电路有关,实画出相关电路如图1所示。

    BD9883并没有专用的保护信号输入脚,而是由12脚VS(电压检测)和⑨脚IS(电流检测)兼任保护功能。高压经C7518取样、D7541整流、R7606和R7607分压后送到10脚。R7522是电流取样电阻,取样电压由D7517整流、R7559和R7586分压后,通过R7603送芯片⑨脚。在无信号状态下,用指针万用表10V挡测⑨脚电压,只要表笔一接触⑨脚就黑屏。
    BD9883的12脚外接的C7558是保护延迟电容,芯片检测到保护信号后对此电容充电,当电容两端电压高于1.25V时,芯片进入保护状态,背光熄灭。用数字万用表(此处阻抗较高,用指针表测量不准确)监测12脚电压,发现在没有信号输入时一直为低电平;输入AV信号后,该脚电压立即上升,接着黑屏。在12脚和地之间接一只5.1kΩ电阻后再开机,因此时12脚电压达不到1.25V,故背光不再熄灭,但感觉光栅发红,这说明背光灯管有老化现象。会不会是灯管老化后,工作电压升高,引起VS电压过高保护呢?尝试在R7607上并联一只68kΩ电阻后开机,故障依旧,这说明芯片保护和VS电压无关。芯片2903应是检
测保护电压的,其③脚正向输入端接R7586和R7605分压基准电路,实测该脚电压为3.2V。高压线圈下端R7635上的信号经R7552和D7511整流后,送给2903的反向输入端②脚,当②脚的电压信号高于③脚的基准电压时,①脚变为低电平,把IS信号短路,BD9883因检测不到电流信号就会启动保护功能,经12脚外接电容延时后电路进入保护状态。尝试把R7605改成68kΩ,这时2903的③脚电压升至3.59V,故障消失。
    后来在检测2903的②脚电压时发现,无信号时该脚电压仅为1.5V,输入信号后该脚电压快速上升,最高可达3.47V(已超过原3.2V基准电压而引起保护),然后再缓慢下降最终稳定在3.1V。打开菜单发现背光亮度从“-16”到“+16”有32级可调,本机已调到最高挡“+16”,
    客户反映该机工作时间很长,每天要工作六七个小时,亮度又调到最高,显然灯管易老化,表现为图像发红。
    提示:LCD液晶电视进入家庭已有七八年了,随着使用时间的增加,灯管老化引起的故障也日益增多。灯管刚启动点亮时状态是不太稳定的,尤其是老化的灯管或在低温状态下工作的电视机,维修中应引起注意。
    本机亮度调节采用直流电压调节方式,电压在0.8V~3.2V之间,具体值与背光亮度成正比。一般情况下,背光亮度应调低一点,图像亮度可适当调高一点,这样可以延长发光元件的寿命,同时功耗与故障率均会降低点。为了避免用户再将背光亮度调到很高,笔者在该机亮度调节线(BRT)中间串联一只1N4148型二极管,如图2所示。

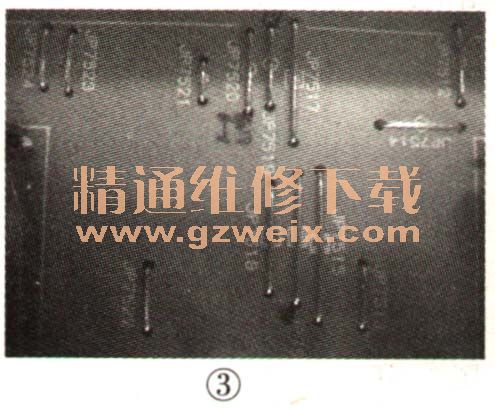

    另外,该机背光灯管和线路板直接连接,绝大部分贴片元件安装在线路板的铜箔面上,要检测需卸下线路板,但拆下线路板后,电路和灯管则处于断开状态,检测很不方便。观察后发现,该机线路板正面有许多跳线处标有不同的符号,这些便是重要的检测点,如图3所示。
