故障现象：上电后电源待机红灯亮，遥控开机，绿灯亮，但三无。
    分析检修：根据故障现象分析，副电源和CPU控制系统正常，上电测得副电源输出的5V电压正常，判断故障部位在主电源或背光驱动电路中。本机主电源输出17V、13V电压，分别供给背光驱动板和主板模拟电路。实测这两组电压均无输出，且负载也无短路现象，问题应在开关电源初级电路中。
    本电源电路较复杂，副电源芯片是STR-W6252，输出5V电压供给CPU，同时向主电源控制芯片NCP1280G和PFC控制芯片NCP1653A供电。主电源不工作的原因很多，其检测内容有主板发出的开机指令、芯片的VCC供电、PFC电路（因为有的主电源只有在PFC电压正常后才工作）与保护电路。实修时，可先测PFC电压是否正常，如果其值在380V~400V，说明主板已经发出开机指令，并且PFC电路正常；接着测量VCC电压。因为PFC电压正常，所以AC交流电压检测和PFC输出电压检测均可判断为正常。经过测量，本机PFC电压与VCC均正常，于是检查芯片是否处于保护状态。在接通电源瞬间，测得17V和13V输出端有一个较低的电压输出（指针表读数约在6V左右），这样基本排除了过压保护的可能性，检查的重点转向主电源芯片及其外围电路上，如图1所示。

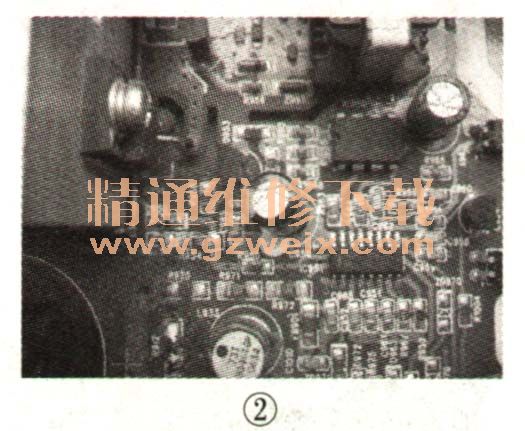

    由于电源板上大阻值贴片电阻的故障率较高，则先用数字万用表在路测量R970~R972的阻值，如图2所示。测量前需先短路PFC滤波大电容两端进行放电，以免误判（具体原因见本刊2014年第3期19页《注意指针式和数字式万用。吐表的读数误差》一文）。测得这3只电阻的在路阻值分别为1.9MΩ、3.1MΩ、4.2MΩ，显然R972阻值异常，拆下检查，其阻值为6.2MΩ，更换该电阻后故障排除。

    由R970~R972组成串联支路一端接PFC输出电压，另一端接NCP1280G的④脚。查询资料得知，NCP1280G的④脚并非检测PFC电压是否正常，而是通过对PFC电压的检测控制输出脉冲的占空比。若这一支路阻值变化，必然影响芯片正常工作，但芯片在启动时的驱动脉冲还是正常的，所以输出端瞬间会有电压输出。修复后用数字万用表测量该脚电压，只要表笔一接触该脚，芯片马上就停止工作，移走表笔后芯片仍不工作，只有断电后再上电，芯片才会再工作。

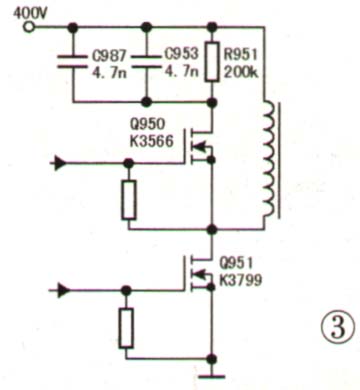

    后来又遇到一台同型机，故障现象与上例相同，不同之处是：在开机时，测次级输出电压，能看到万用表指针略微摆动一下。这说明芯片在启动时有激励脉冲输出，问题应在电路后级，相关电路如图3所示。

    NCP1280G输出的激励信号经IC950（MC33152）放大后推动开关管工作，测得IC950的⑥脚有15V工作电压，再测开关管Q950的D、S极间电阻仅为200Ω，拆下检测，该管已软击穿。Q950的型号是2SK3566，耐压900V，最大电流为2.5A，功率为40W，导通电阻为5.6Ω。由于笔者手头只有10N60型场效应管（耐压600V、最大电流10A），代换后试机，故障排除。
    由于Q950的D极通过C953、C987、R951（200kΩ）与PFC电压（约400V）相连，所以Q950漏电或击穿不会引起PFC电压短路。
