索尼KLV-46V200 A液晶彩电电源板维修详解
来源:本站整理  作者:佚名  2017-03-02 11:26:21

    索尼KLV-46V200A和KLV-40V200A液晶彩电采用的电源板(G2板),型号为1-869-027-12/13 PS6201/6202,整个电源由抗干扰电路、PFC电路、副电源和主电源组成。集成电路采用FA5501 AN+MIP2H2+CXD9841 M-H-H组合方案,待机时副电源输出STBY3. 3V,为主板控制系统供电;开机后主电源输出18V、UNREG10.5V、UNREG15V、UNREG33V、REG18V电压,向主电路板和背光灯电路供电。

    一、电源板原理精讲

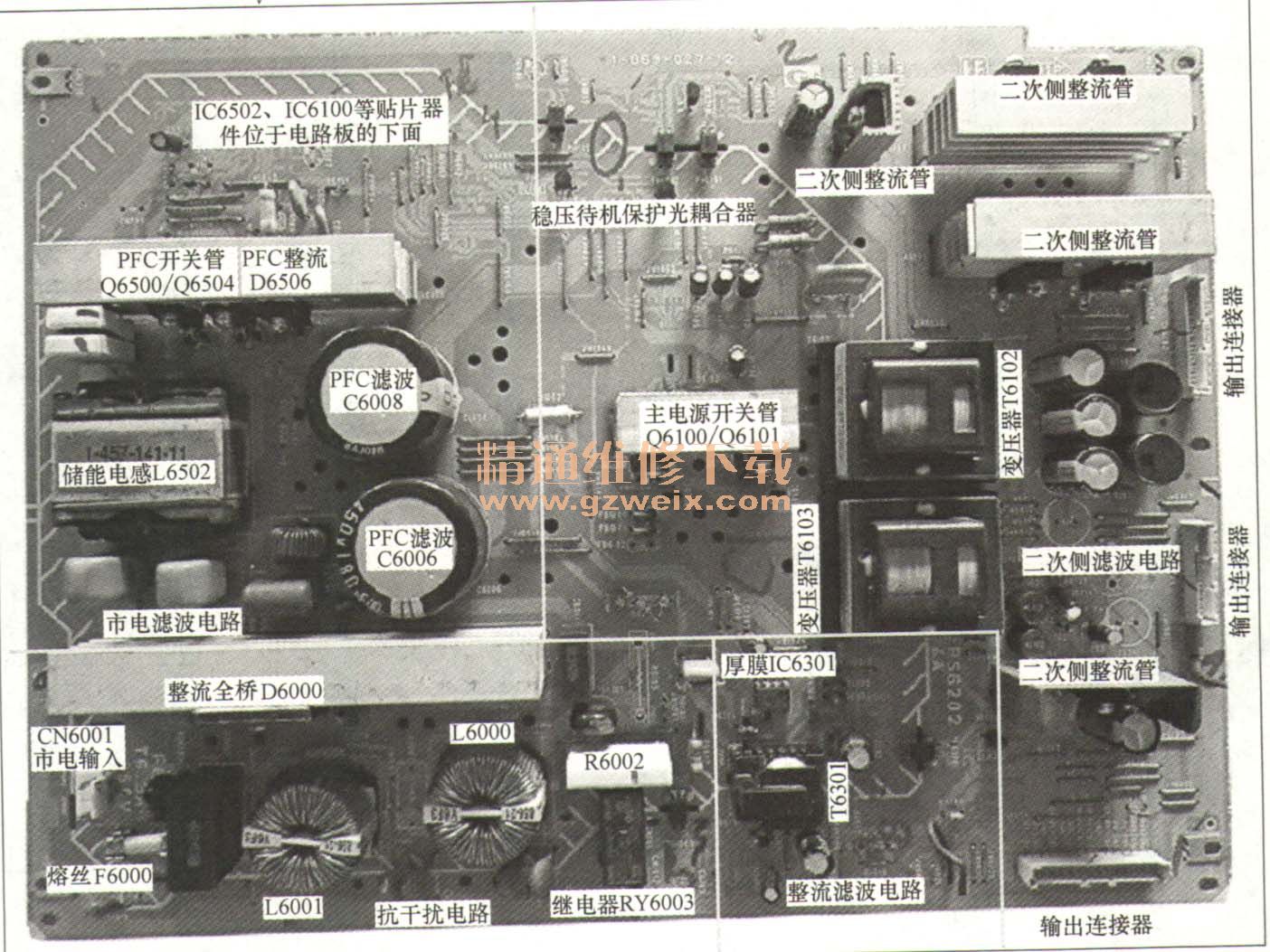

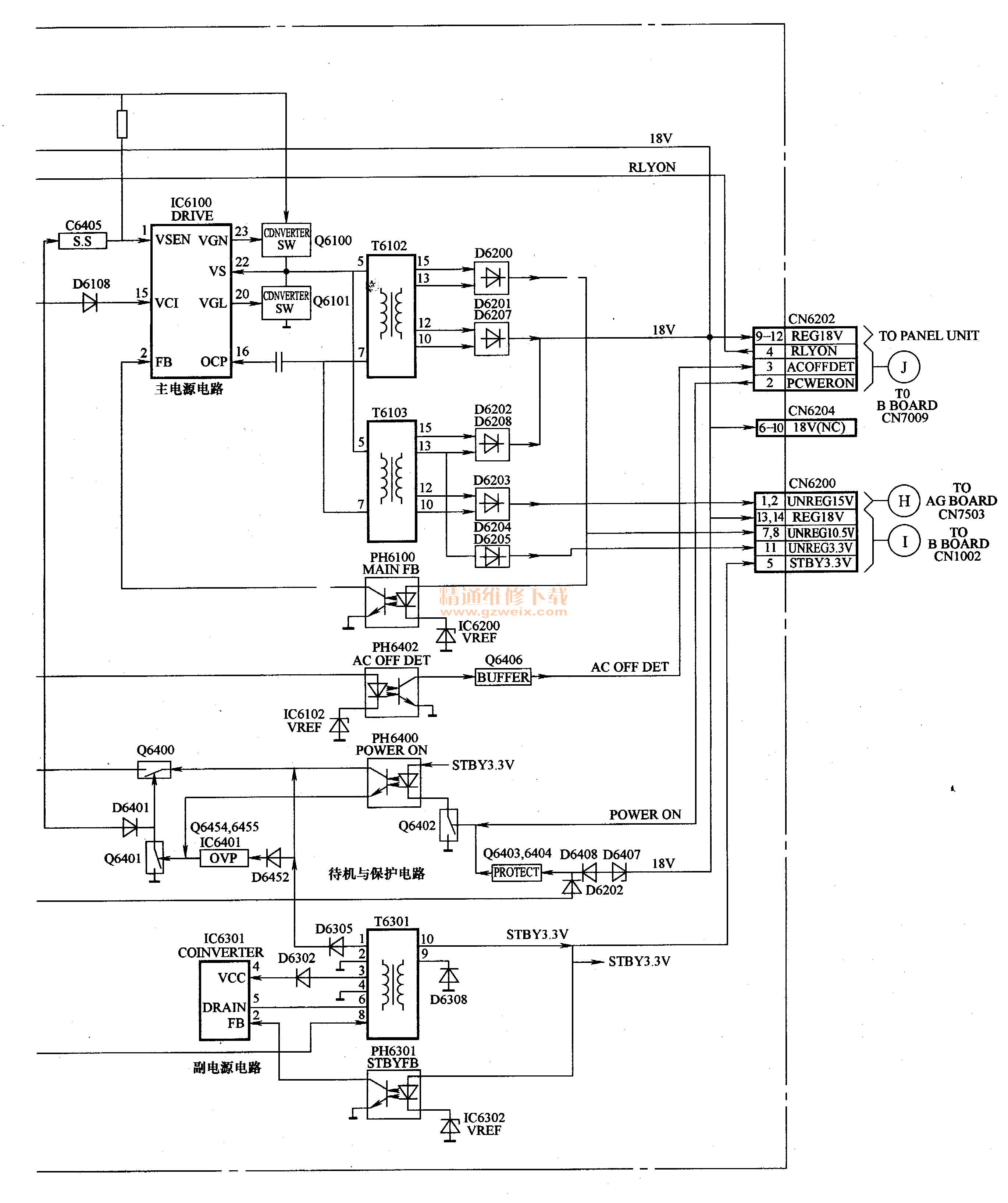

    索尼KLV-46V200A液晶彩电电源板实物图解如图7-9所示,电源板电路组成框图如图7-10所示。





    该电源板由三部分组成:一是由振荡驱动电路FA5501 AN(IC6502)、推动电路Q6501、Q6502和开关管Q6500、Q6504、储能电感L6502为核心组成的PFC电路,二次开机后启动
工作,将市电整流滤波后的供电电压和电流的相位校正为同相位,并将市电整流后的电压提
升到400V左右,为主电源和副电源供电;二是由厚膜电路MIP2 H2(IC6301)、变压器T6301,稳压电路光耦合器PH6301、误差放大器IC6302为核心组成的副电源,通电后首先工作,输出STBY3. 3V电压,为主板控制系统供电,同时产生VCC1电压,经开关机电路控制后,为PFC电路和主电源驱动电路提供VCC供电;三是由驱动控制电路CXD9841 M-H(IC6100)、半桥式推挽输出场效应MOSFET开关管Q6100、伪101、开关变压器T6102//T6103、稳压电路光耦合器PH6100、误差放大器IC6200等元器件组成的主电源,二次开机后启动工作,产生18V、UNREGIO.5V、UNREG15V、UNREG33V、REG18V电压,向主电路板和背光灯电路供电。
    1.抗干扰和整流滤波电路

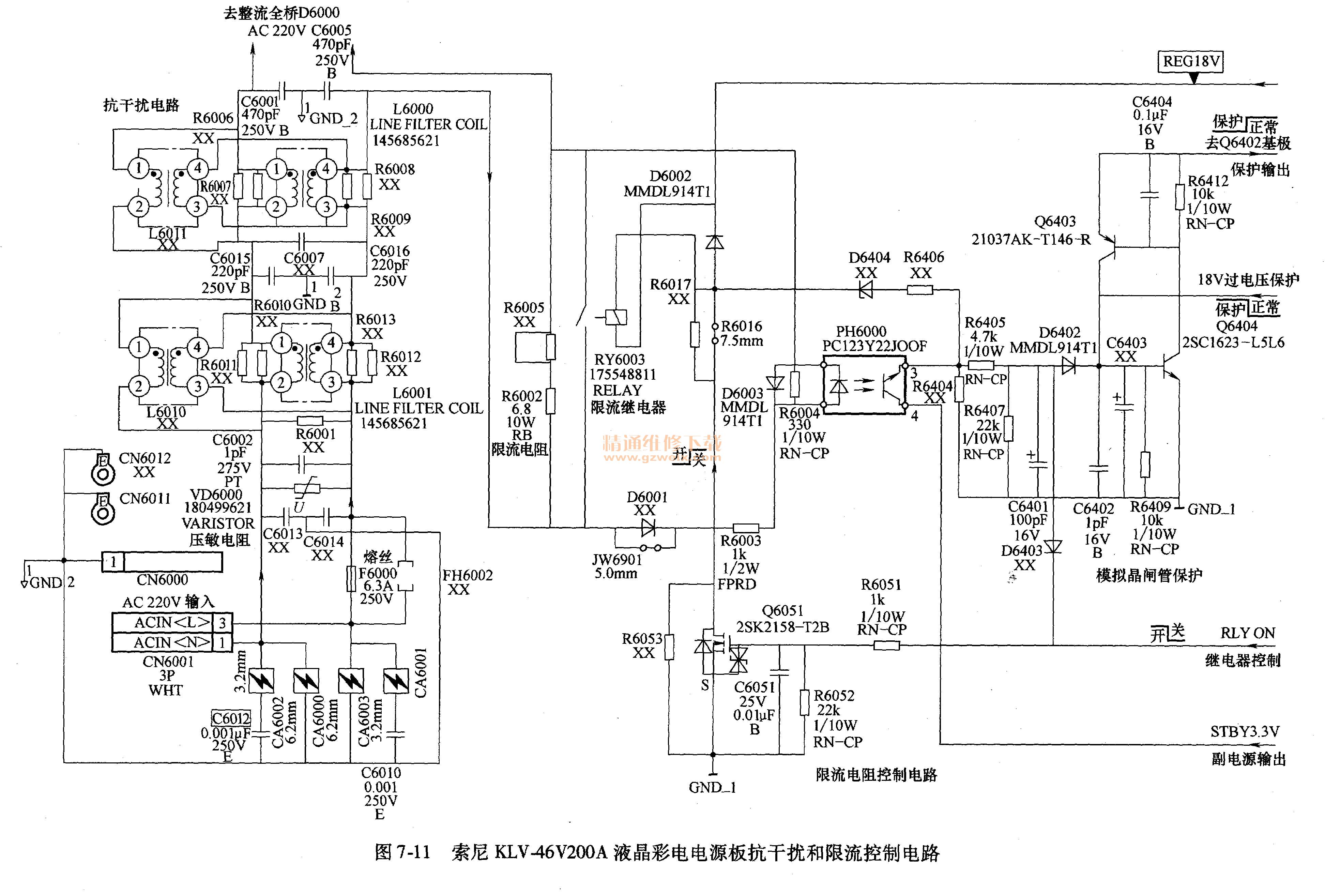

    索尼KLV-46V200A液晶彩电电源板抗干扰电路如图7-11所示,由抗干扰电路和限流电阻控制电路组成。

   (1)抗干扰电路
    抗干扰电路由电感线圈L6001、L6000和电容器C6013、C6014、C6002、C6015、C6016、C6007、C6001、C6005组成的共模滤波电路。通电后,AC 220V市电经CN6001输入,经过熔丝F6100过电流保护、压敏电阻VD6000过电压保护后,经电感线圈L6001、L6000和电容器C6013、C6014、C6002、C6015、C6016、C6007、C6001、C6005组成的两级共模滤波电路,一是滤除市电电网干扰信号,二是防止电源板产生的脉冲干扰串入电网。滤除干扰脉冲的AC 220V电压再经限流电阻R6002限流后,送到市电整流滤波电路。
   (2)限流电阻控制电路
    为了防止开机瞬间大滤波电容的充电电流过大损坏柑关电路,抗干扰电路中设有限流电阻R6002,同时为防止开关电源启动后限流电阻消耗电能,设有由继电器RY6003(见图7-11右部)、Q6051组成的限流电阻控制电路。开机的瞬间限流电阻R6002串入AC 220V供电电路,限制开机冲击电流;遥控开机后,主板向电源板送来RLY-ON高电平继电器控制电压,Q6051导通,继电器RY6003吸合,将限流电阻R6002短接,避免开机后R6002的功耗。
