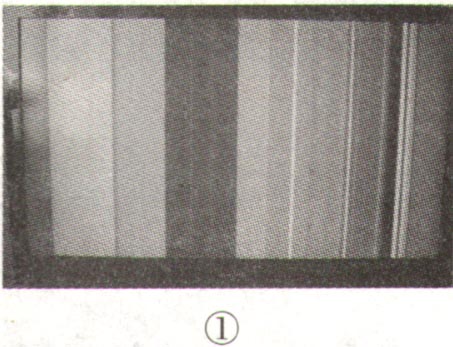

一台长虹LT37810U型液晶彩电，不定时出现彩带、彩条现象，如图1所示。据用户反应，该机在正常收看过程中，不定时频繁出现彩带、彩色竖线，且竖线时而清晰，时而模糊，偶尔正常一会儿。

    根据故障现象分析，问题应出在屏及逻辑板（TCON）上，因为出现满屏的彩色竖线，意味着行驱动已经工作，TFT已导通，但是没有像素信号加入，也就是没有对液晶分子加信号电压，液晶不能产生扭曲，只是全部打开，背光直接通过TFT液晶分子和滤色片而形成的与滤色片对应的色彩，即看到的单色线条。
    液晶屏要正常显示图像，需要逻辑板及行列驱动板提供多种工作电压及驱动辅助信号，工作电压有VDD、VGH、VGL、VDDA、VCOM等，驱动推动信号有STH、STV、CKV、OE、POL、CPV等。
    首先测量逻辑板的关键点电压，如图2所示，实测值见表1。



    对比实测值发现SOE -L电压异常，又测得该点在正常与故障时的波形，分别如图3、图4所示，波形差异较大，判定SOE-L信号异常。沿着这个点检查，发现该点一端通过排线连到屏的行列驱动板上，另一端通过过孔及电阻R29连接到TCON芯片上，如图5所示。为了判断是哪一侧引起电压波动，于是断开R29 、测得芯片端电压为稳定的0.38V，另一端SOE-L端电压仍然在0.8V～1V之间波动，难道真的是屏坏了？

    在维修中时常遇到板材漏电、过孔不良的现象。试将过孔割断，用飞线直接把SOE-L信号接到了测试点处开机，图像正常，长时间试机，故障不再出现。为了进一步确认故障点，恢复原电路，故障重现。这一路就一只电阻R29，而它也只是起到信号传递及缓冲作用，一定是这个电阻有问题。该电阻标示为“30X”，测量板上的同型号电阻阻值为20Ω，查询电阻表也是20Ω，但实际测量R29的阻值却在2kΩ～100kΩ之间变化，试用一只22Ω电阻代换后试机，故障排除。R29阻值的变化。导致SOE-L信号不稳，从而引起本机故障现象。
    SOE是什么信号呢？SOE其实就是OE信号，这个OE信号被分为OE1和OE2。一个用于控制栅极输出信号，另一个用于控制灰度等级，也就说这两个OE信号分别控制行驱动和列驱动。而本机中的SOE-L信号也就是OE2信号。
    为了验证自己的分析，将屏拆开，查看SOE-L信号的去向，发现该信号去往屏左侧的列驱动板，而且这个信号又分为三路，分别送到了三个列驱动IC芯片的内部，可以认为它直接控制着列驱动。在这个板上还有一路SOE-R输出，这一路通过RSDS排线进入到屏右侧的列驱动IC芯片内部。
    在这块逻辑板上同样具有两个OE信号，为了区分这个OE信号是控制行驱动还是列驱动，故在它们的前面做了一个标记，控制列驱动的OE信号就在前面加个S（因为Source driver为列驱动的意思，取前面的S），而控制行驱动的OE信号则在前面加个G（因为Gatedriver为行驱动的意思，取前面的G）。
    维修体会：这台电视已被他人断定为屏损坏，但经笔者相关的理论分析得以修复。正是通过这个故障的维修，让我真正体会到理论知识的重要性。只有仔细观察故障现象，结合理论分析才能确定一个明确的检修思路，继而排除故障。
