创维9R43机芯液晶彩电噪音故障的解决方法
来源:本站整理  作者:佚名  2016-08-19 12:37:23

    创维9843机芯液晶彩电在软件升级后,部分机型会出现噪音,此时可采用以下步骤改:
    1.将R2P2从47kΩ改为22kΩ,将L2P0从10μH改为22μH,增加CEOP5电容(100μF ),如图1所示。

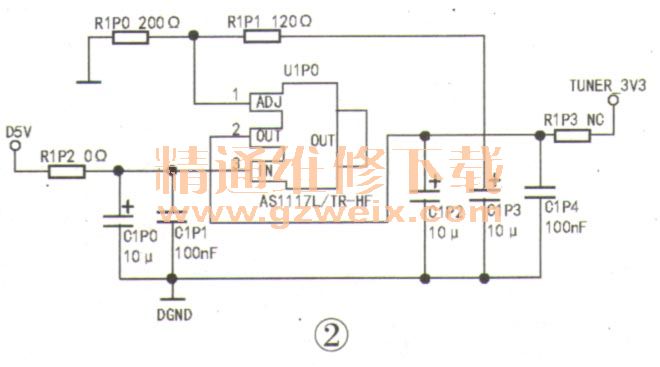

    2.增加三端稳压电路U1p0生成3.3V电压,如图2所示。不装RlP3,并用导线将UOP4的电压输入脚和U1p0的输出脚连接起来,如图3所示。U1p0将5V供电降为3.3V,再将3.3V电压送给U0P4,最终使DDR的供电为1.5V。

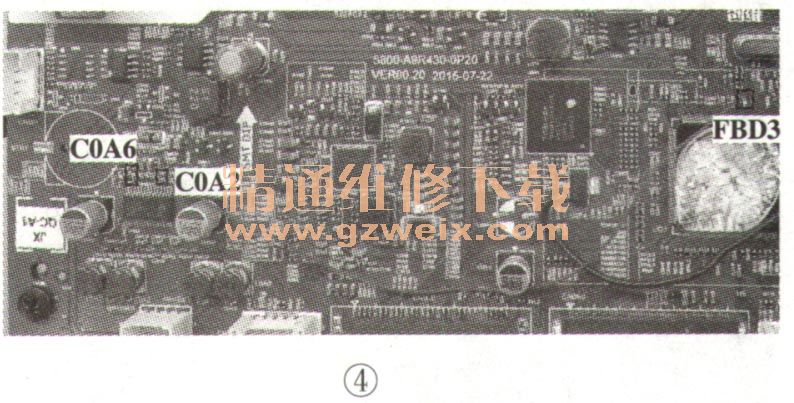

    3.更改功放块④、⑧脚外接电容的接地端。将电容COA6和COA2接地端悬空,再用导线将两只电容的悬空端接到电感FBD3靠芯片一端的引脚上,如图4所示。另外,在C3P0上并一只75kΩ电阻。
