液晶彩电二次不开机或开机困难故障分析与检修
来源:本站整理  作者:佚名  2016-08-25 08:37:42

    此类故障的具体现象有:二次开机时,面板指示灯亮或闪烁,但二次不开机,或冷机不开机,或无规律出现二次不开机现象。
    液晶彩电的开机流程如下:接通电源后,电源板输出待机电压(又称副电压,多为+5V或3.3V),供给CPU、按键及遥控电路,控制系统处于等待操作状态,按压面板或遥控器上的开/待机键后,CPU发出开机指令→主开关电源电路工作→输出+5V、12V等电压供给主板→主板上的控制系统初始化→主芯片开始与DDR存储器进行通信,并将Flash存储器中的开机程序调用到DDR存储器中→系统初始化各类寄存器→从EEPROM中读取数据→检测总线上的器件(如高频调谐器、音效处理块等),并进行初始化→系统进入开机状态→启动背光,显示开机画面(LOGO)。
    在上述流程中,若任一坏节出现问题(包括软件),均会导致二次不开机或开机困难故障。

    一、故障原因分析
    1.开关电源输出电压时序异常
    正常时,上电后开关电源先输出待机电压,只有接收到CPU输出的开机指令后,主开关电源才工作,并输出相应电压。若主开关电源在未收到开机指令前就工作(常见原因是开/待机控制电路异常),则主板上的控制系统难以完成正常的初始化操作,从而出现二次不开机或开机困难故障。
    2.开关电源输出的待机电压偏低

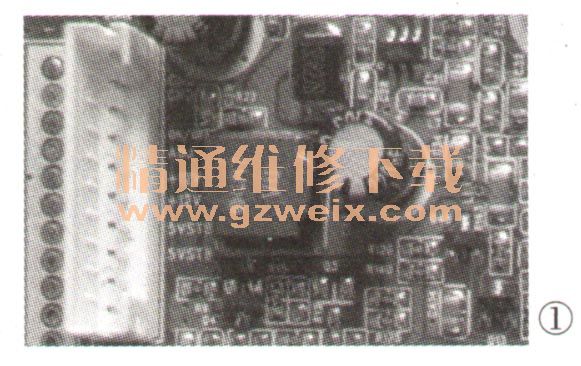

    待机电源又称副电源,输出电压多为+5V,在电源板或主板上的标注多为 5VS、5VSB、5VSTB等,如图1所示。若该电压低于4.5V,就易出现二次不开机或开机困难现象。

    3.二次开机后电源板输出的主电压异常
    在二次开机时,若测得主板已发出开机信号,则表明主板上的CPU控制系统工作正常,如果此时电源板的主开关电源电路不能输出正常的电压,则电视机无法进入正常的开机状态。
    4.电源板上的PFC电压偏低
    在采用PFC(功率因数校正)电路的电视机中,PFC电压正常值为380V~400V。若此电压偏低(一般低于360V时),会导致开关电源带载能力下降,从而出现开机困难故障。
    5.背光驱动电路或背光源异常

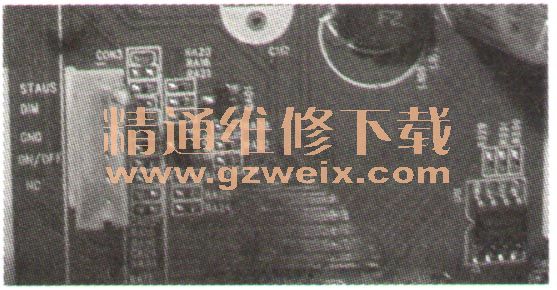

    在部分液晶彩电中,尤其是进口液晶彩电或新型LED液晶彩电中,背光驱动板上设有状态检测电路,该电路输出的状态检测信号送给主板与电源板。该信号的引脚英文标注多为STAUS、STATUS、ERROR等,如图2所示。

    当背光驱动电路或背光源异常时,.背光驱动板输出的状态检测信号电平反转,主板据此停止输出开机指令,开关电源随即进入待机状态,从而最大限度地保护后级负载电路。

[1] [2] [3] [4]  下一页
