6．主板上的5V、3.3V或CPU内核供电电压异常
    此处所说的5V、3.3V与CPU内核供电电压均系主板上的电压变换电路所得。CPU内核供电电压多为1.26V、1.15V或1V。
    液晶彩电常用的电压变换电路主要有两大类：一是3只引脚的三端低压差稳压块，如1117系列和1084系列，如图3所示；另一类是内置PWM调控电路或同步整流电路的贴片集成块，如图4所示，该集成块与外置的电感、电容、电阻等元件组成降压稳压电路。



    提示：根据经验，当3.3V电压低于3.1V，或者1.26V电压低于1.25V，或者1V电压低于0.95V时，极易出现二次不开机故障。
    7．存储器与主芯片之间的通信线路接触不良或漏电

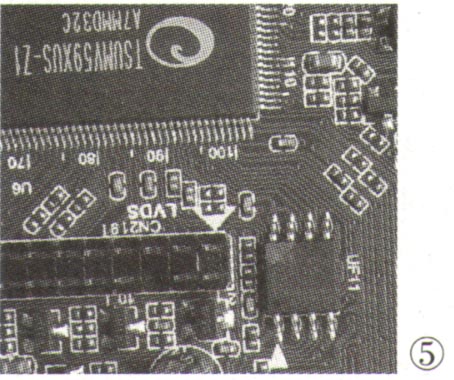

    这里所说的存储器主要是指程序存储器和动态存储器，分别简称为Falsh和DDR。在液晶彩电中，Flash多采用25系列存储器，如图5所示，其工作电压为3.3V，存储本机的主程序及搜台、屏参等数据。检查的重点是存储器的供电及SDA、SCL端电压是否正常，以及存储器与主芯片之间的通讯线路是否畅通。

    由于二次开机时，主芯片中的CPU电路需将Flash存储器中的程序调入DDR存储器中运行，若DDR存储器不良或主芯片与DDR存储器之间的通讯不畅，则会出现不开机故障。此原因对应的故障现象多具有“冷热”特性，即在冷机或热机状态下才出现故障。
    8．主芯片外接晶振不良
    芯片得电后，内部时钟电路配合外部晶振工作，产生固定频率的信号，作为芯片内部电路的工作时钟。若晶振不良，必然会导致芯片内部的工作时钟异常，从而出现二次不开机或开机困难故障。例如在部分康佳LC TM3719液晶彩电中，主控处理器GM1601外接14318MHz晶振Z501，如图6所示。Z501因质量原因，在使用一段时间后陛能下降，从而出现二次不开机现象。

    9.主芯片引脚虚焊
    此原因多出现在主芯片采用BGA封装的液晶彩电中。检修时，可先用手压住主芯片再上电试机，此时若故障排除，则可判定故障原因系主芯片引脚虚焊所致，这时可用热风枪对其加热，消除虚焊现象。
    另外，DDR存储器引脚虚焊或损坏也会出现不开机故障，可辛畴域代换试之。
    10．按键或按键板电路异常
    在部分液晶彩电中，若按键短路或漏电，也会出现二次不开机现象。另外，在音盼液晶彩电按键板上，除安装有按键与遥控接收头外，还安装有自动光控（OPC）或触摸信号处理电路（采用触摸按键方式），如图7所示，若自动光控绷蟒维号处理芯片工作异常，则会导致CPU对其的总线检测失败，这时也会表现为不开机。
