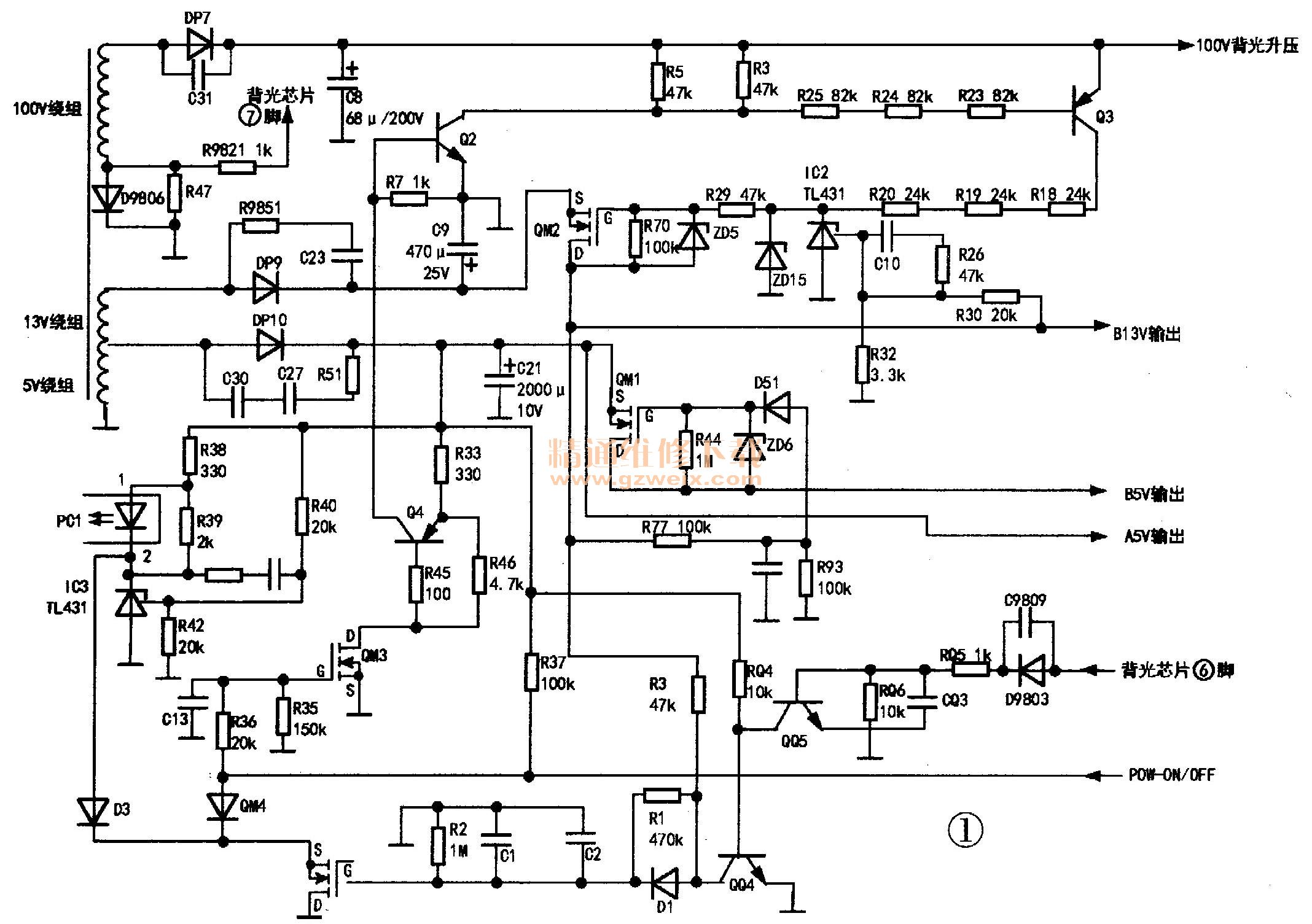

该机没有副电源，主电源次级和开／待机电路很复杂，实绘电路如图1所示，其简化框图如图2所示。



    一、电路简析
    1．开机流程
    主板发出开机指令，POW-ON/OFF信号变为高电平，QM3导通，Q4因基极得到偏置电流而导通，A5V电压通过R33和Q4给Q2提供基极电流使Q2导通，Q3通过R23～R25得到基极电流导通，供应背光电路的100V电压通过Q3和R18～R20以及R29给QM2的G极提供导通电压，QM2导通后电源板输出B13V电压给主板。B13V电压再通过R77和D51使QM1导通，主板得到B5V电压。
    2．本电源次级主要有三路保护电路
   （1）13V过压保护
    R30是取样电阻，R32是分压电阻。当B13V电压超过17.5V时，IC2因G极电压达到2.5V时而导通，把QM2的G极导通电压旁路，QM2截止后QM1同时截止，主板失去B13V和B5V工作电压后，CPU发出待机指令使QM3截止，QM2和QM1保持截止状态。
   （2）100V背光供电过流保护
    R9851是100V供电的电流取样电阻，取样信号送背光芯片⑦脚。在出现过流现象时，该取样电压升高，背光芯片停止工作。
   （3）背光电路故障保护
    当背光电路出现故障时，背光芯片⑥脚输出一个高电平，通过D9803和RQ5使QQ5导通。QQ4截止，B13V电压通过R3和D1使QM4导通，光祸PC1内部的发光管导通电流大增，PC1处于全导通状态，开关电源初级电路停止工作。
    该电路中控制B5V和B13V的开关管QM1和QM2都是N沟道场效应管，选择N沟道管可能是为了降低开关管功耗，因为同规格N沟道管的导通电阻比P沟道管要小许多。要让N沟道场效应管充分导通，其G极电压应该高于S极5V以上（要使场效应管导通时的导通电阻最小，G极电压要高于S极10V左右电压）。由于QM2的S极输出13V电压，所以G极电压必须达18V以上才能使QM2导通，因此本电路利用100V电压通过Q3提供QM2的G极的导通电压。
