一台海信TLM37E29X型液晶彩电，通电后红色指示灯亮，按开／待机键后指示灯不变蓝色，不能二次开机。
    红色指示灯亮，说明电源板副电源正常，不能二次开机，一是电源板上的主电源异常，二是主板控制系统或开／关机电路异常，三是保护电路启动。

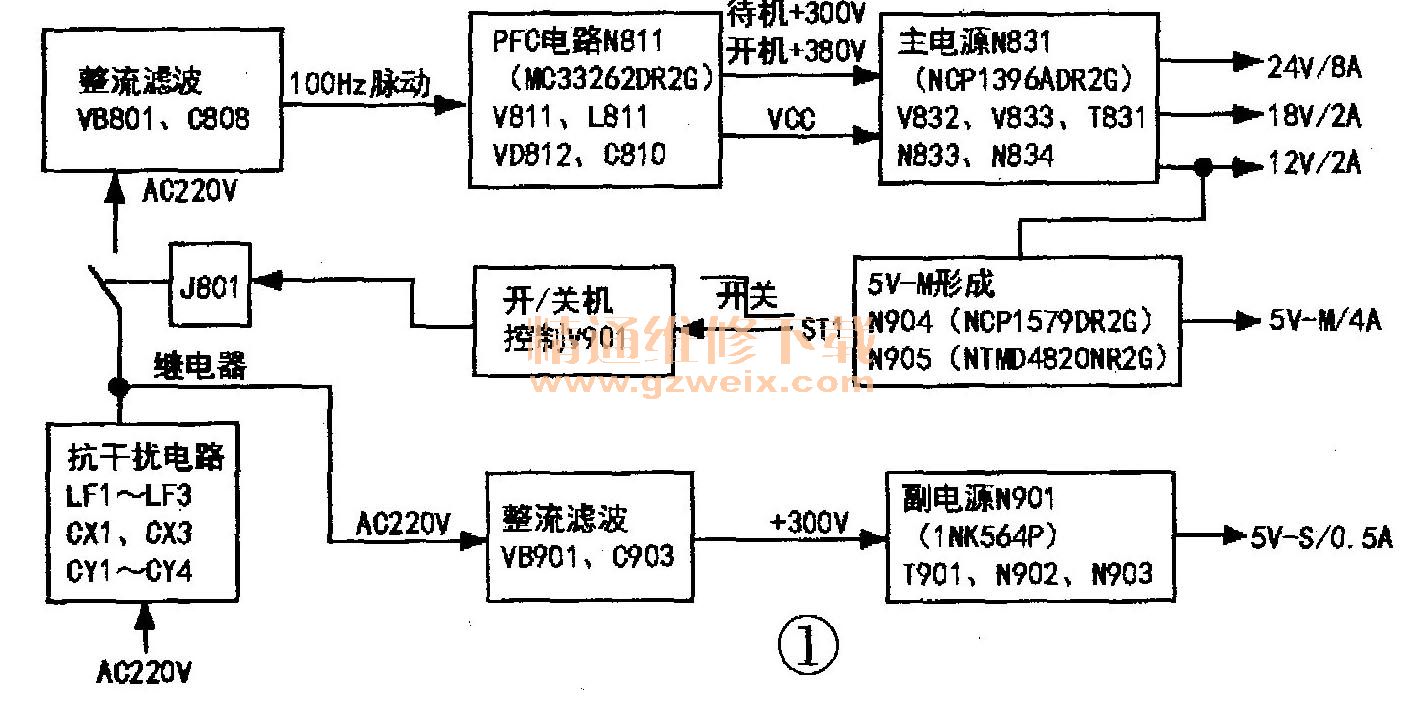

    该机电源板（型号为RSAG7.820.1673），由PFC电路、副电源电路、主电源电路组成，其框图如图1所示。通电后AC220V市电经VB901、C903整流滤波后产生的＋300V电压，为副电源供电，副电源首先工作，产生5V-S电压，为主板控制系统供电；二次开机后，主板向电源板送来高电平ST1电压，开／关机控制电路V901导通，继电器J801吸合，将AC220V市电送到主整流滤波电路，经VB801、C808整流滤波后送到PFC电路，PFC电路和主电源启动工作，PFC电路将供电电压提升到十380V为主电源供电，主电源启动后输出24V/8A和12V/2A、5V-M/4A电压。24V/8A为背光灯板供电，12V/2A和5V-M/4A为主板供电。

    通电，测量副电源输出的5V-S电压为4.7V，低于正常值0.3V;主板送来的开／关机控制信号ST1电压为0v，几秒钟后听到开关机继电器J801有吸合和释放声，此时ST1电压稍有提升然后降为0v，测量主电源无电压输出，说明主板仍处于待机状态。因副电源偏低会引发不开机故障，于是决定先检查副电源。

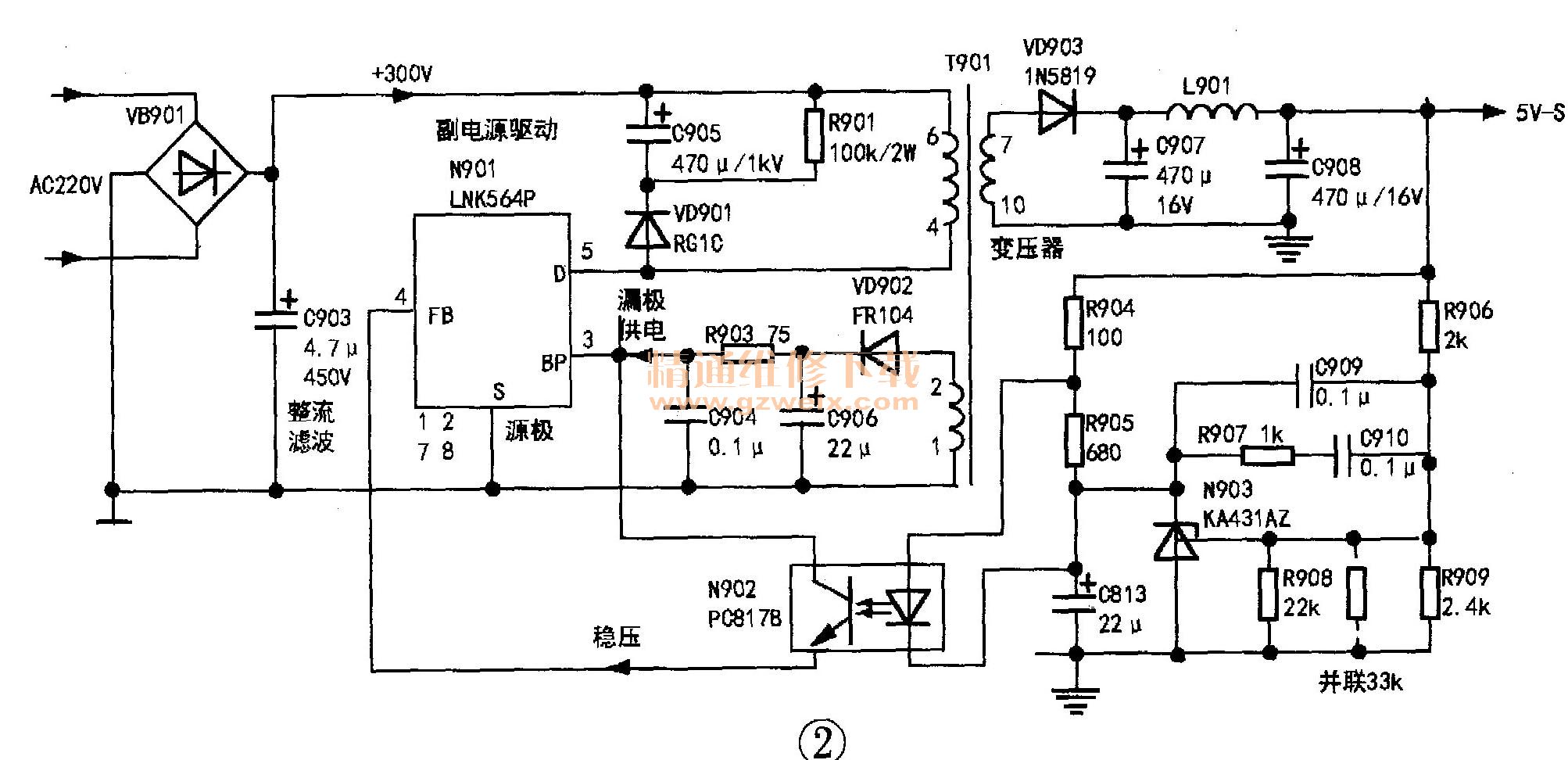

    该机副电源电路如图2所示，AC220V市电经抗干扰电路滤除干扰脉冲后，经全桥VB901整流、电容C903滤波后，输出直流＋300V，经变压器T901的初级⑥-④绕组加到N901的⑤脚，一路加到内部开关管的D极，另一路经内部电路向③脚外部C904、C906充电，当C904、C906上的电压达到芯片的启动电压时，N901开始工作，T901次级⑦-⑩绕组感应电压经外围电路整流、滤波后生成5V-S电压，为主板控制系统和电源板开／关机控制电路供电；T901的①-②绕组感应电压经VD902整流、C906滤波后，向N901的③脚提供启动后的工作电压。

    一般副电源输出电压低的原因有以下三点：一是副电源的初级驱动电路供电低于正常值，二是副电源次级滤波电容容量减小，三是副电源稳压电路元件变质。本着先简后繁烦的原则，首先测量＋300V供电正常，再分别用1000μF/ 16V电容并联在次级滤波电容C907两端，用47RF/16V电容并联在初级C906两端，输出电压仍为4.7V，看来不是滤波电容的问题，转向检查副电源取样误差放大电路。
    该电路主要由R906、R908、R909和比较控制器N903（KZ431AZ）、光祸N902（PC817B）及N901的④脚内部电路组成。5V-S电压通过分压电阻加到N903的R极，与N903内部基准电压比较，调整N903的K、A极电流大小，再通过N902反馈给N901，控制内部MOs管导通时间，从而实现稳压控制。在路测量取样误差放大电路元件，未见异常。根据稳压电路工作原理，输出电压的高低受N903的R脚电压控制，适当降低R脚电压，即可提升副电源输出电压。笔者用一只33kΩ电阻并联在取样电路R909两端后开机，副电源输出正常5V电压，但仍不能二次开机，看来该机主板也有问题。。
    该机主板型号为RSAG7.820.1582，主芯片采用RTD2670。测量主板与电源板连接器的各脚电压，发现只有⑩、11脚的5V-S电压正常，其他引脚电压均为0V，判断主板未进入开机状态。
    主板引发不开机的原因主要有以下三点：一是CPU电路供电、晶振、复位电压不正常，二是程序存储器通讯不正常或数据出错，三是开／关机电路有故障。测量主板CPU的供电、晶振、复位及程序存储器各脚电压，均正常；测量CPU开／关机控制端输出高说明Q35内部漏电。电平开机电压，但连接器P-S脚电压一直为0V，判断故障在开／关机控制电路。

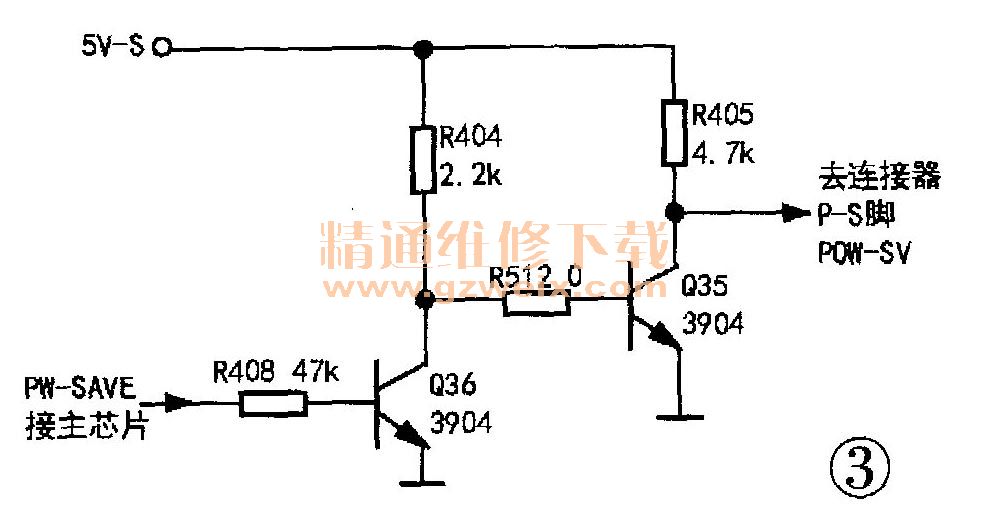

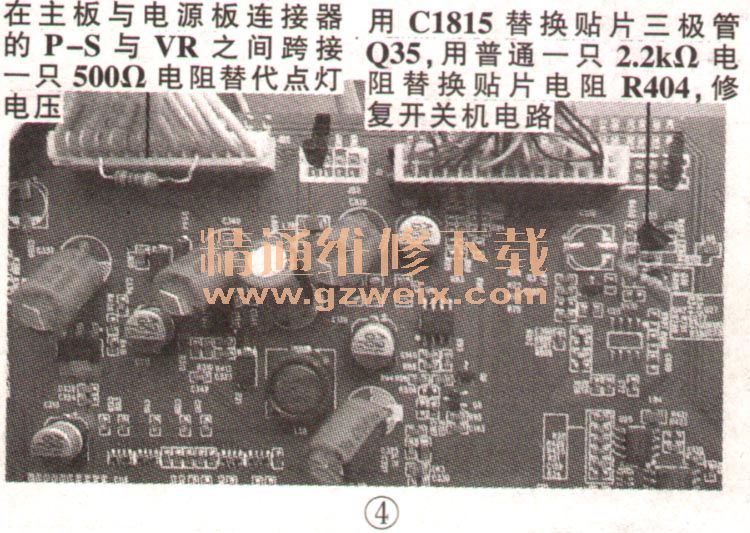

    二次开机时，CPU输出高电平POW-SV、Q36导通，Q35截止，Q35集电极输出高电平POW-SV电压。检查Q35、Q36及其外围元件，发现Q35各极之间反向电阻只有数百欧姆，由于手头没有相同型号的贴片三极管，于是换上普通NPN三极管C1815，如图3所示。通电试机，还是不能开机。再次检查开／关机控制电路，发现Q35基极的偏置电阻R404阻值已降至200Ω~300Ω，换用普通的2.2kΩ电阻后开机，POW-SV电压升到5V。电视机指示灯由红色变为蓝色，主电源输出的24V/8A和12V/2A、5V -M/4A电压全部正常。观察电视机显示屏，却始终不亮。从屏后小孔观察，背光灯没有点亮，看来背光灯电路还有故障。



    测量背光灯板的＋24V供电正常，测量主板输出的亮度调整电压VB为1.5V左右，接近正常，但点灯控制电压VR为0v，看来主板上的点灯控制电路有问题。为尽快排除故障，试用一只500Ω电阻跨接在P-S与VR端（见图4），开机试验，背光灯点亮，故障排除。
