六、故障实例
    故障现象1 ：黑屏

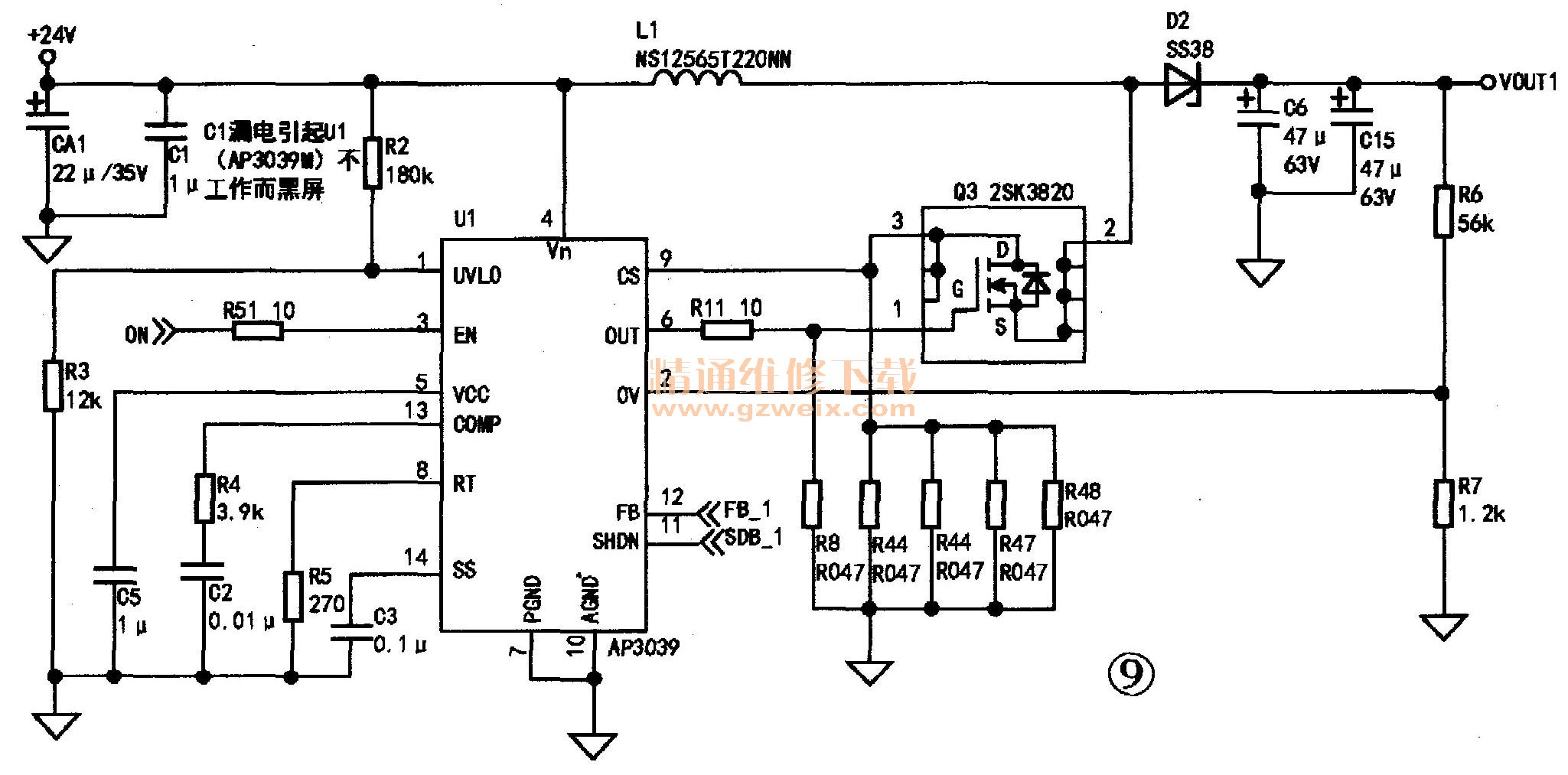

    分析检修：根据故障现象，结合电路图分析后，首先检测输出插座CN1 /CN2的①／②／11／12脚VOUT1/VOUT2电压为0V，断开其插座负载测量仍然为0V，说明升压模块U1/U4（AP3039M）根本没有工作。进一步检查插座CN3的①以国脚输入电压24V却为1.6V，明显不正常，随后断开电源组件输出插头，用数字万用表二极管挡检测背光组件的24V引脚对地阻值很小，说明该支路存在有短路元件。最后检查发现滤波电容C1（1μF）漏电，换为相同规格型号C1后，再测量VOUT1/VOUT2电压恢复为正常值40V，通电4组灯条被点亮。故障部位（C1）见图9所示。

    故障现象2：背光上部偏暗。

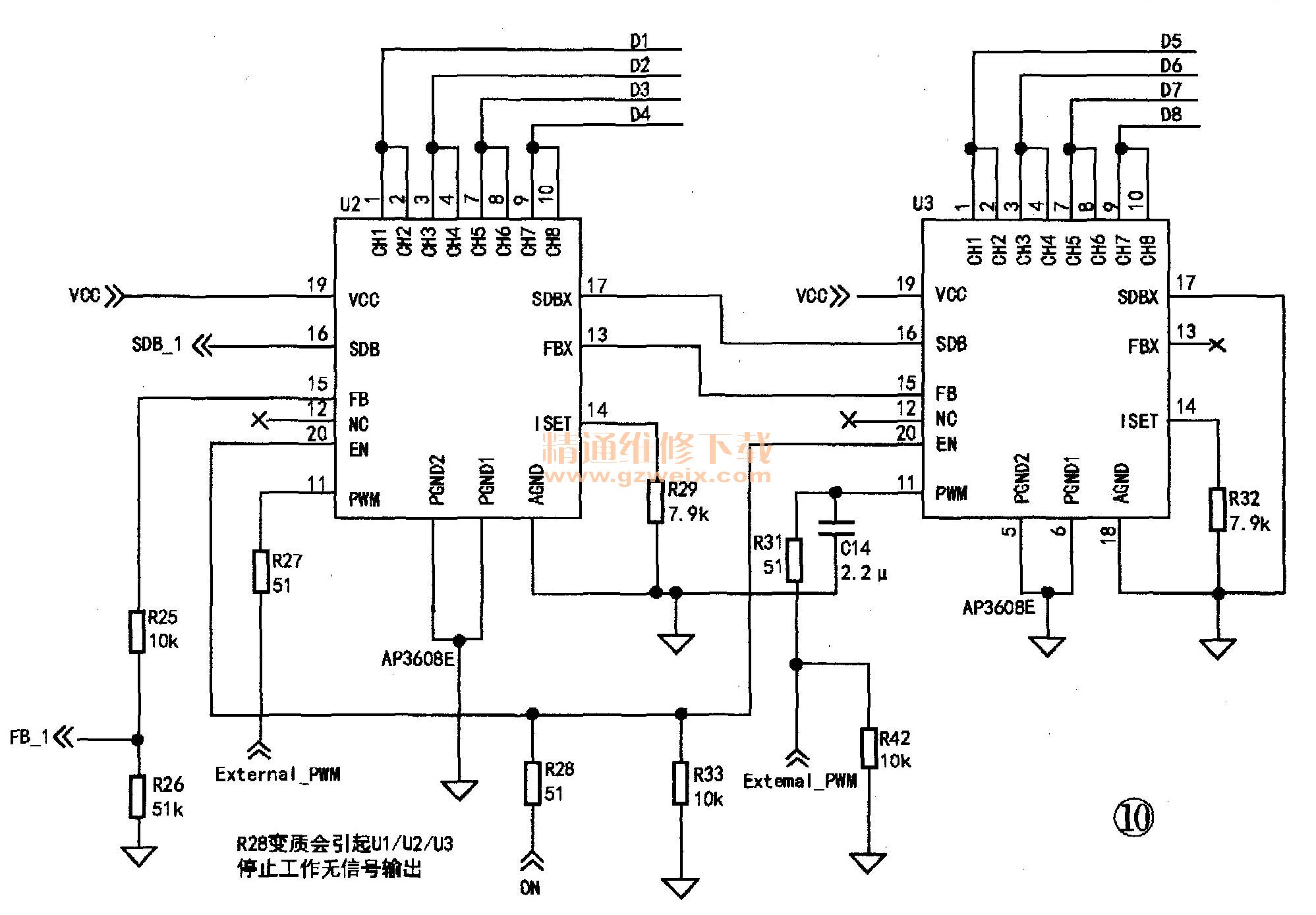

    分析检修：根据故障现象初步判断应该是屏幕顶部两组灯条没有点亮引起。首先检测背光组件插座CN1输出电压（VOUT1）为0V、8通道电流控制信号也为0V，而插座CN2输出电压（VOUT2）为40V正常，8通道电流控制信号也正常，由此说明升压模块U1（AP3039M）和电流控制模块U2/U3（AP3608E）及电路没有正常工作。进一步检测提供给U1和U2/U3供电正常，但随后检查发现提供给U2/U3的20脚使能EN信号为低电平0V（正常为5V），顺路检查出隔离电阻R28（51Ω）已变质。由于U2/U3（AP3608E）的使能20脚（EN）接收到一个低电平关闭信号后，SDB与SDBX会输出一个低逻辑信号送至AP3039M的故障检测11脚（正常为高电平5V），而后去关闭AP3039M内部驱动电路，致使驱动电路停止工作；并且也会使U2/U3（AP3608E）的8通道电流信号全部关断，引起插座CN1没有任何信号输出，不能点亮2组LED灯条。更换相同规格型号电阻后，故障排除。故障部位（R28）见图10所示。
