新型电池供电TPS系列DC/DC转换器之二
来源:家电维修  作者:佚名  2017-02-08 09:14:23

    TP861000/001/oo2.../007

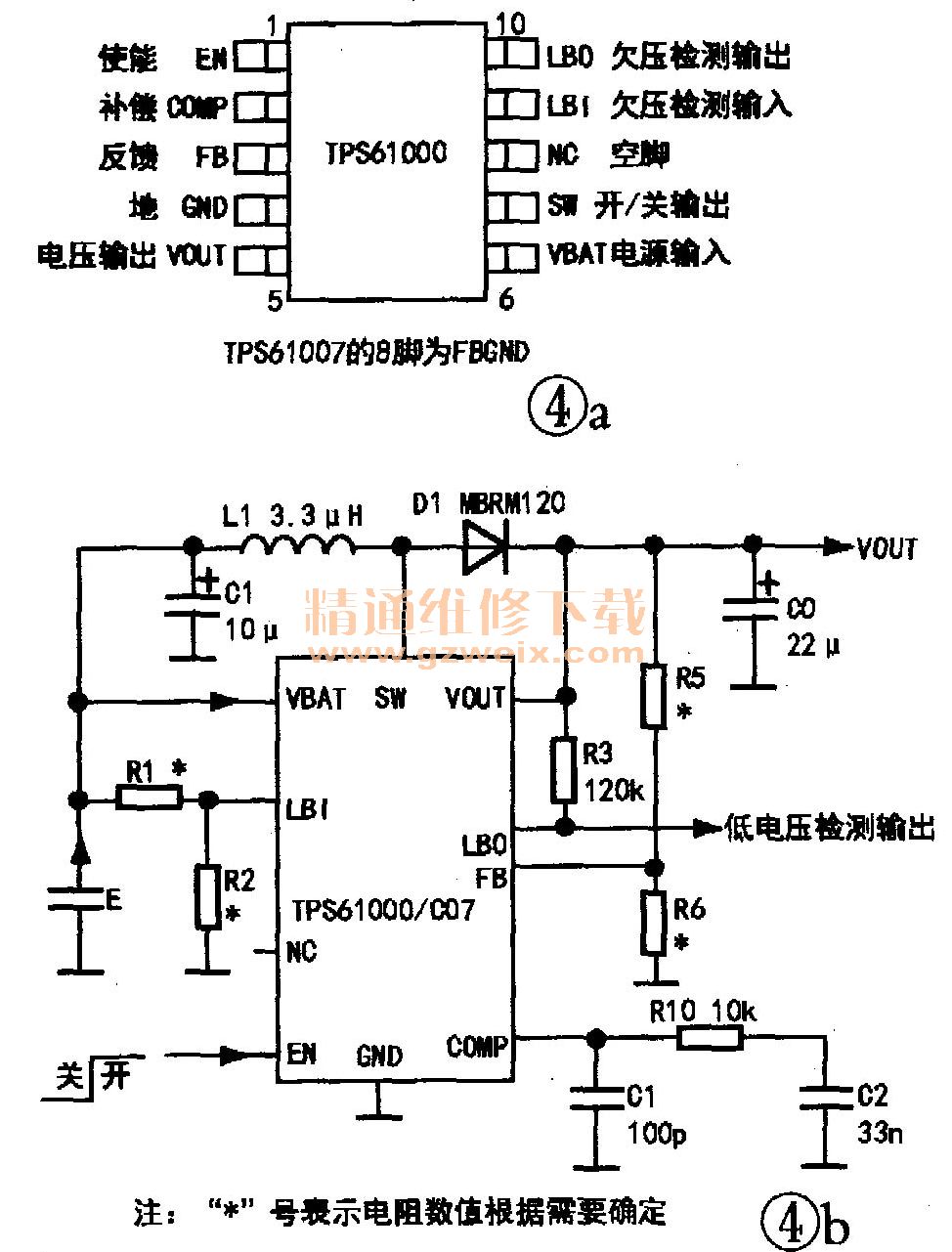

    TPS61000/001 /002... /007系列属于升压型转换器,采用3.05mm×4.98rnm的MSOP -10封装(如图4a、TPS61007⑧脚为FBGND即反馈地)。主要性能:输入电压:0.8V~1.5V;输出电压:1.5V ~3.3V(TPS61000/007 ),由公式Vo=0.5(1 +R5/R6)确定。1.5V(TPS61001)、1.8V(TPS61002)、2.5V(TPS61003)、2.8V(TPS61004)、3.0V(TPS61005)、3.3V(TPS61006 );输出电流:100mA(VIN为0.8V时)、250n A(VIN为1.8V时);欠压输入锁定电压:0.7V;输出电流限制:0.35A(TPS61000 )/0.5A(TPS61001) /0.65A(TPS61002 )/0.9A(TPS61003)/0.95A(TPS61004)/1.0A(TPS61005 )/1.1A(TPS61006)/1.2A(TPS61007)。TPS61000/007的应用电路见图4b,其余固定电压输出型的应用电路,只需将R5 、R6取消即可。

    TPS61100/003
    TPS61106/107

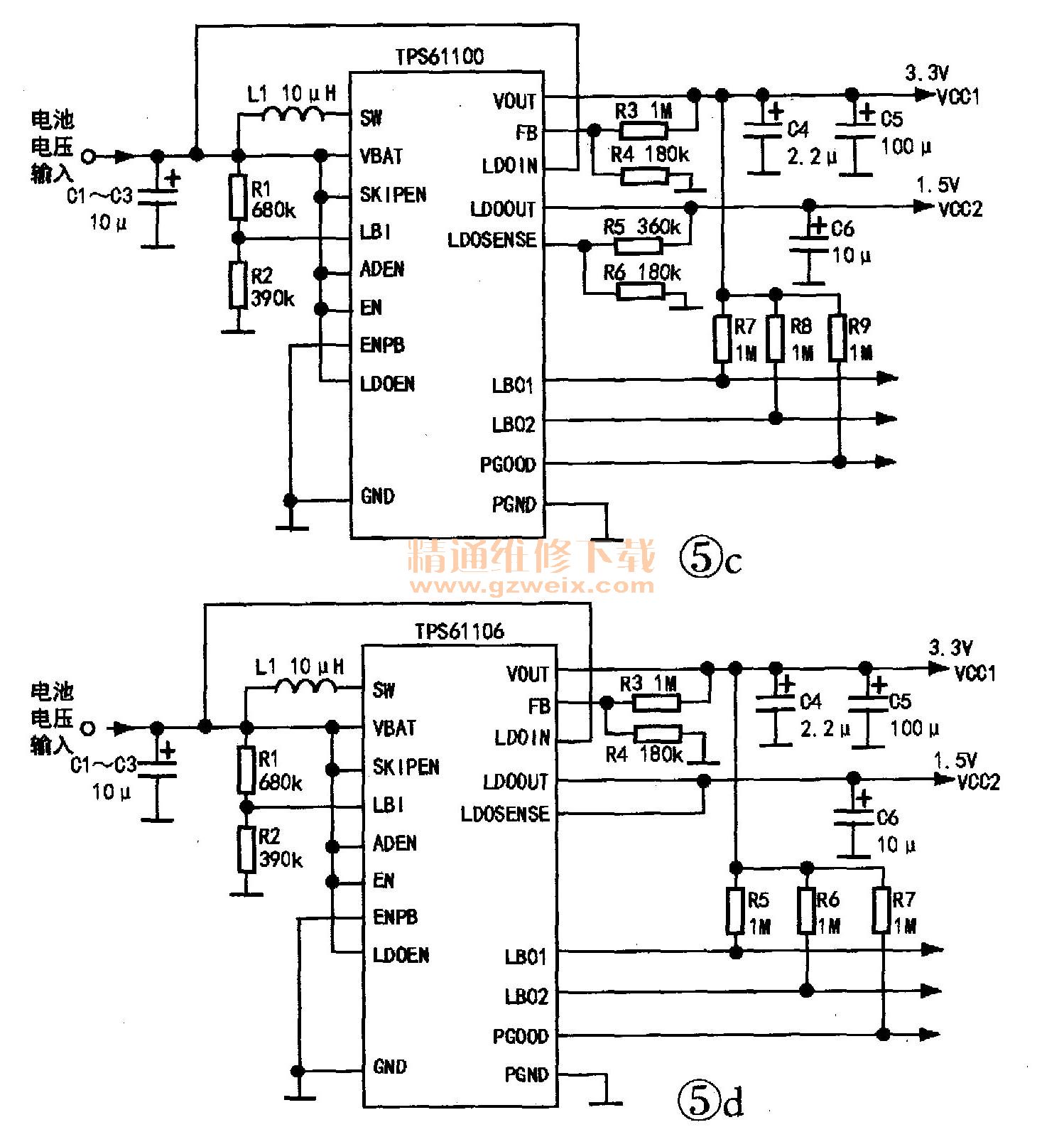

    TPS61100/003 TPS61106/107系列属于双路升盎压型转换器,TPS61100/003采用MSOP-20封装(见图5a)、TPS61106/ 107采用QFN-24封装(见图5b)。主要性能:输入电压:0.8V~3.3V;输出电压:可调1.5V~5.5V (TPS61100/103 ),固定3.3V、1.5V(TPS61106) ; 3.3V、1.8V(TPS61107 );输出电流:IVCC>250mA、ILDO>120mA;静态电流:27泌;关断电流:0.1μA;效率:高达95%;输出电流限制:800mA ;过热保护:140℃;欠压输入锁定闭值:0.5V,具有负载断开时输出关闭、欠压输入电压可设定、电源良好输出监控(95%~105%)、轻负载自动工作于省电(脉冲跳跃)模式等功能。TPS61100、TPS61106的典型应用电路分别见图5c、图5d。


    TPS61200/201/202

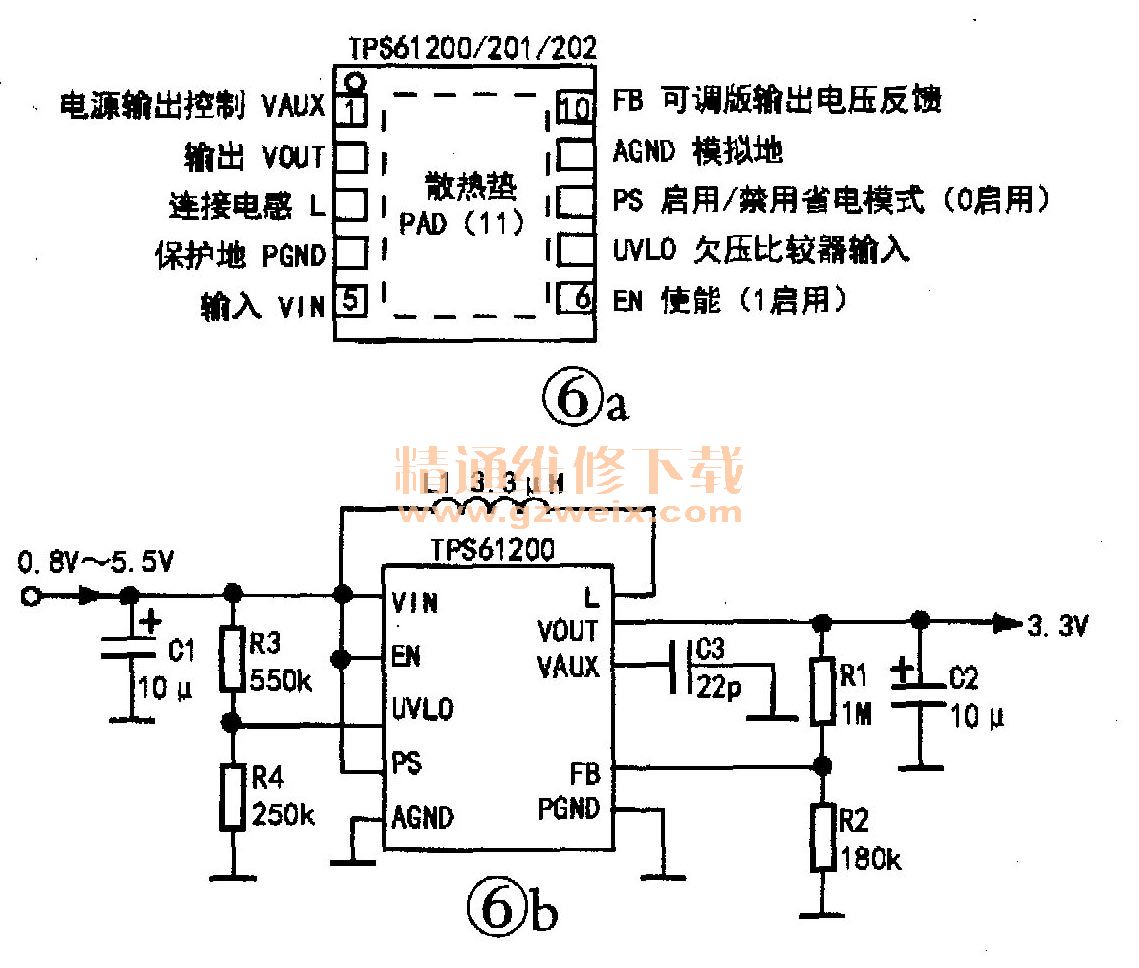

    TPS61200/201/202属于同步升/降压型转换器,采用3.25mm×3.25mm的QFN-10封装(见图6a)、主要性能:输入电压:0.3V~5.5V;输出电压:可调1.8V~5.5V(TPS61200 ),由公式:VOUT=0.511+R1/(R1+R、2)]确定(见图6b)。固定3.3V(TPS61201) ; 5V(TPS61202) ;输出电流:500mA(输入电压〕3V);静态电流:<55μA;关断电流:1μA;效率:可达90%;输出电流限制:1.35A;过热保护:140℃;欠压输入锁定闭值:0.25V,具有可编程欠压输入锁定、负载断开时输出自动关闭、可在升压模式和降压模式之间自动转换等功能。TPS61200的典型应用电路见图6b。
