巧改电路修复液晶彩电不开机故障
来源:家电维修  作者:佚名  2017-07-02 08:33:43

    接修一台32英寸LED液晶彩电组装机,故障现象是上电后红灯亮,但不开机。

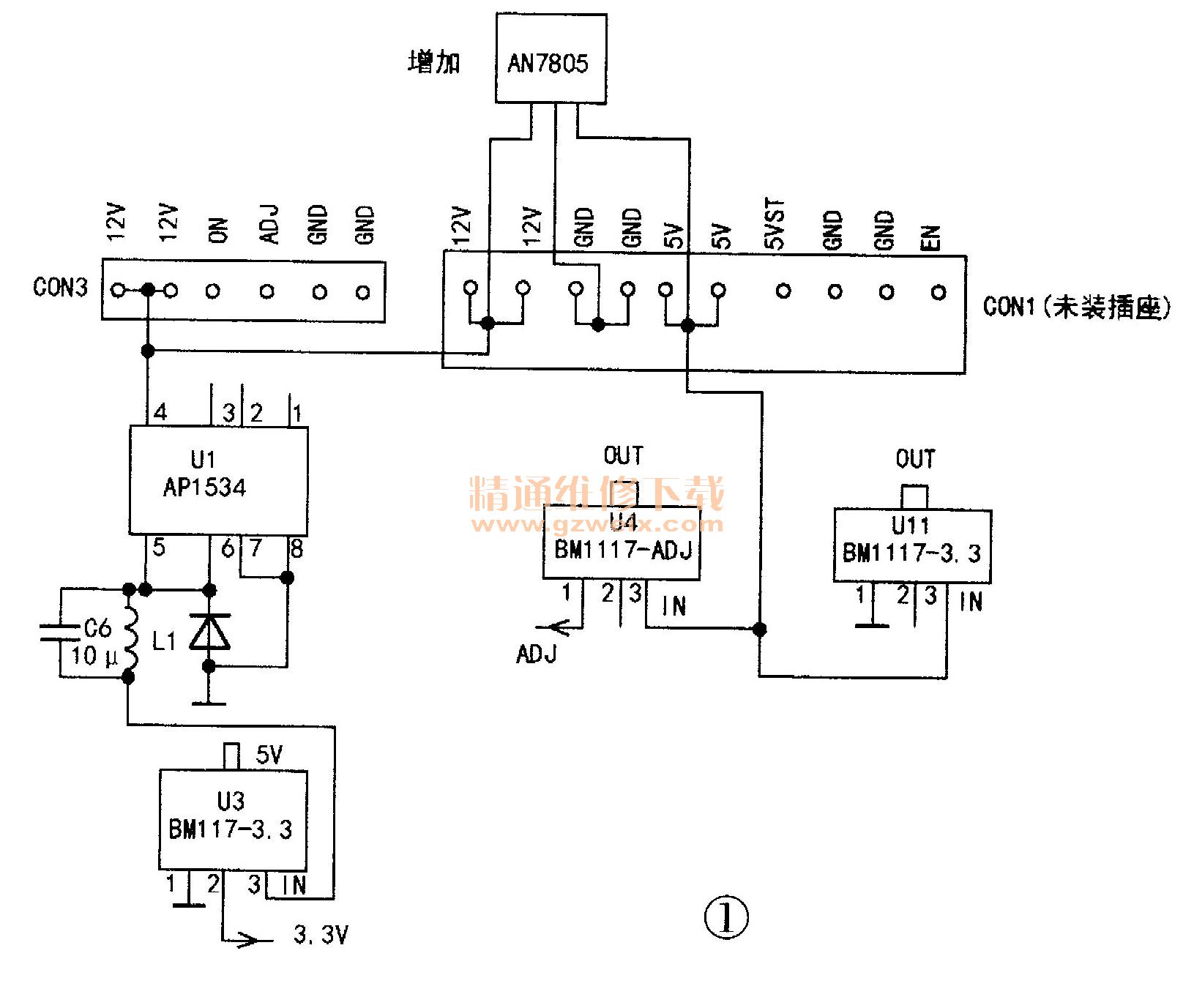

    上电测得电源板12V、24V电压均正常,主板上的12V供电也正常。转向检测主板上的DC-DC电路,如图1所示。测得AP1534(U1)输出的+5V电压及U3的②脚输出的3.3V电压正常,但U11(BM 117 -3.3)、U4(BM 117 -ADJ)②脚输出电压均为0V、U11及U4输入端③脚电压均为0V。查看线路,发现U4、U11的③脚与插座CON1的5V端相连,实测CON1上也无5V电压。由于向前查找较困难,于是决定增加一只三端稳压器AN7805。用螺钉将AN7805固定在主板正面的铁板上,再分别用三根引线按图1所示接好,试机,图像、声音均正常。长时间试机AN7805温升不明显。
