另外，本机背光板和逻辑板之间有连线。修复后拔下该连线，背光板不工作，这说明该类背光板是否启动还受逻辑板发出的信号控制。

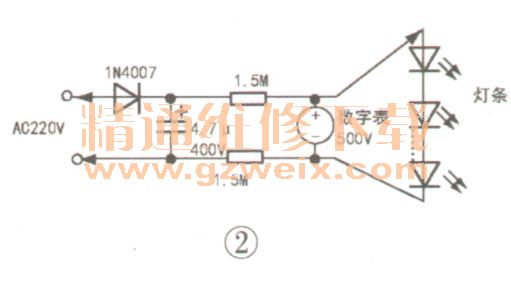

    为了不开屏对灯串进行检测，可自制一小工具，如图2所示。虽该工具供电直接取自市电，但＋、一输出端均串有一只1.5MΩ隔离电阻，短路电流仅100μA，即使手指直接接触输出端，也不会触电。只要流过LED灯珠的电流达到20μA、LED灯珠就能亮，但发光亮度很低，隔了液晶屏基本看不见亮光。

    另外，因为每一路灯串的灯珠个数是一样的，所以数字表的读数应基本一致，如果有差别，则读数小的一组灯珠有短路，短路的灯珠越多读数越小，而且可以估计一串大概有多少灯珠，有几个短路，比如：机器有四组灯串，三组读数是30V，一组读数是27V，则可以估计出一组灯串有10只灯珠，其中一组中有1只灯珠短路。如果某一组读数远大于其他组，则可判断该组灯串有短路。
