接修一台思益JX-DMT-01型多媒体中央控制器（中控），按下开机按钮后面板上的“电脑1”指示灯亮，并且能听到机内继电器吸合的“嘀”声，但松手后便掉电，反复按压开关，偶尔又能开机，若能开机则一切功能正常。
    据故障现象，怀疑PCB板有虚焊点。拆机检查，发现已补焊过，面板也更换过（该机面板内部漏电是通病），并且面板与主板之间的排线还用锡箔包裹着，估计前维修者不仅怀疑电路有虚焊现象，还怀疑有干扰现象。对主板上的接插件重新处理一遍后试机，故障依旧。

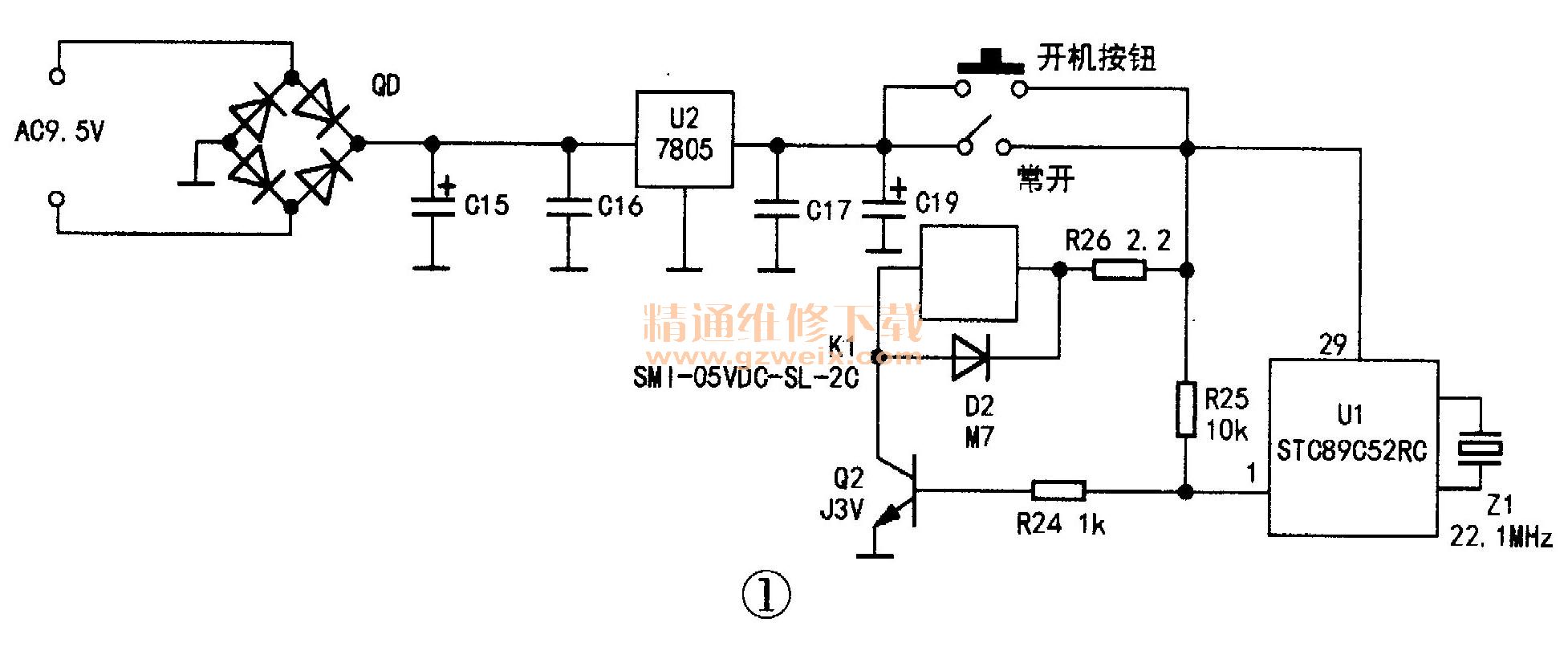

    实绘该机开机电路如图1所示。变压器送来的AC9.5V电压经QD整流，C15、C16滤波后得到13V左右的直流电压，再经U2（7805）稳压，在C17两端形成稳定的5V电压为后续电路供电。当按下“开机”按钮后，+5V经开机按钮送至U1（STC89C52RC）29脚（供电端），单片机得电工作，从①脚输出高电平信号使Q2导通，继电器K1  （SMI -05VDC-SL-2C，双刀双掷型继电器）常开触点吸合，+5V送往思益JX-DMT-01型多媒体中控开机掉电故障维修实录后级以维持电路正常工作，这时松开按钮也无碍。关机时，单片机①脚输出低电平，Q2截止，继电器K1触点断开，全机呈关机状态。用万用表测量C17两端电压为4.7V，考虑到单片机对供电要求较高，更换U2和C17后，C17两端电压为4.9V，但故障依旧。最后更换K1试机，故障排除。

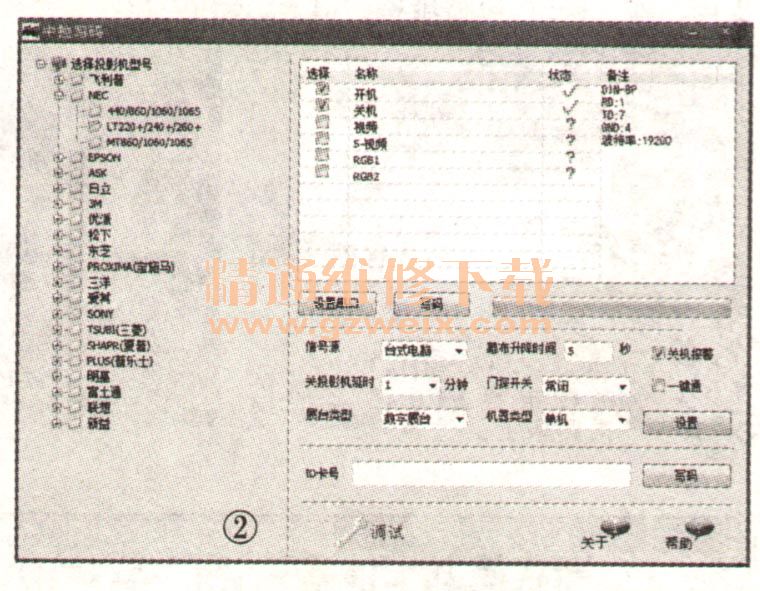

    装机试验，发现投影仪开／关机失灵，估计控制码丢失。于是用USB转RS232线对中控重新写码（如图2所示），故障排除。

    值得一提的是，写码时不仅要用正确的控制码，还要注意串口速率应与投影仪内部参数一致。
