花屏现象，说明主板输出的LVD S信号格式与逻辑板要求输入的像素时序不一致，出现了RGB像素错位。同时也说明，差分数据线中的行场同步信号与使能信号是正确的。本机液晶屏为高清屏，分辨率为1920×1080，使用的双8线，有8对差分数据线，2对时钟线。
    液晶面板都带格式选择功能，并通常设有控制端，若要改变其格式，改变其控制端的电平即可。若是高电平，则悬空或者接地可让其变成低电平；若是低电平，则将控制端通过一只1 kΩ的电阻接3.3V。

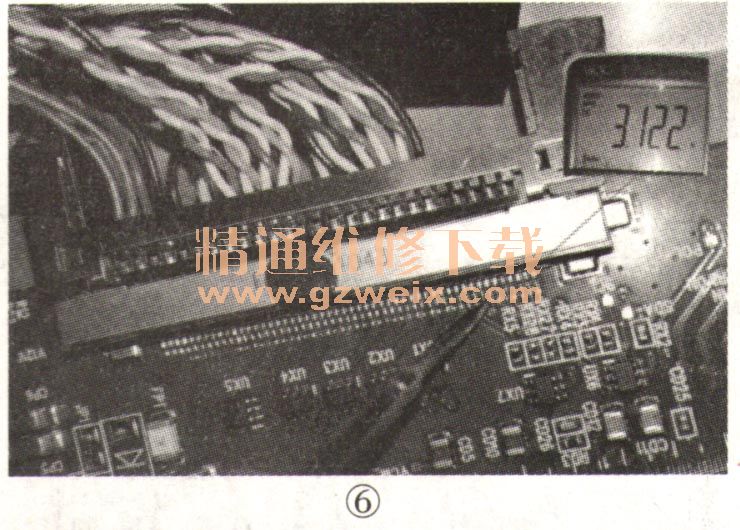

    上电测量逻辑板LVDS接口各脚电压，发现⑦脚电压为3.122V，如图6所示。试用镊子将该脚瞬间短路，图像色彩正常，说明该脚就是LVDS信号格式选择端。用一段细铜丝导线将⑦脚接地，如图7所示。通电试机，图像正常，如图8所示。





    提示：RGB三基色的每一像素在通过差分数据线传输时，存在一个分配问题（哪对线传哪一种基色，某基色每一位像素次序如何排列），制造屏的厂家和制造主板的厂家应遵守同一分配规定才能对接，这就是所谓的LVDS信号格式。目前，通用的有两种标准：一种是美国的VESA标准，一种是日本的JEIDS标准。
