海尔LD39U3100型液晶彩电更换主板纪实
来源:家电维修  作者:佚名  2018-02-26 08:26:07



    一台海尔LD39U3100型液晶彩电,主板上的主芯片遭雷击损坏。

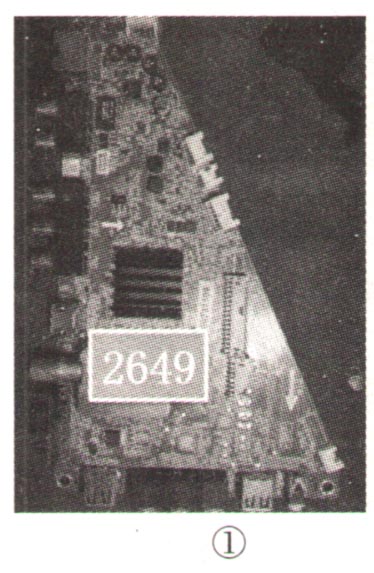

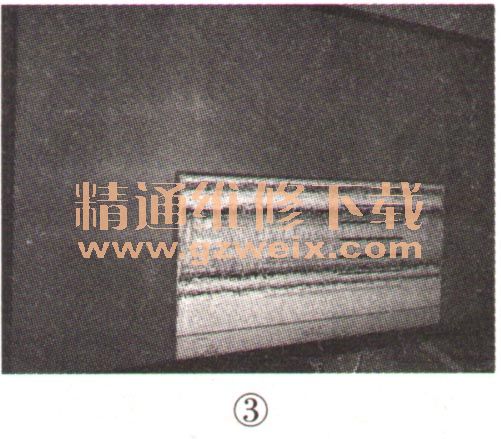

    原机使用RTD2649型三角形板,如图1所示,而笔者手里有一块0090729994C(MSD61981BTA)型三角形板,如图2所示。前者主芯片为RTD2649,后者为MSD61981BTA,两款板子外形和输入、输出接口完全一致。上电测量MSD61981BTA主板的LVDS供电为12V,与原主板一致。换上MSD61981BTA主板后试机,图像花屏,且倒立,如图3所示。

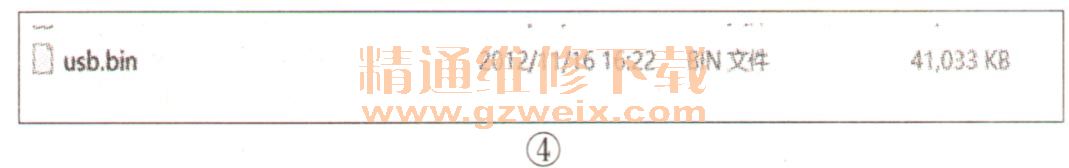

      根据经验,此现象应是软件异常所致。该机液晶屏型号是J390FWSD01。从厂家售后服务部获得对应的主程序,如图4所示。

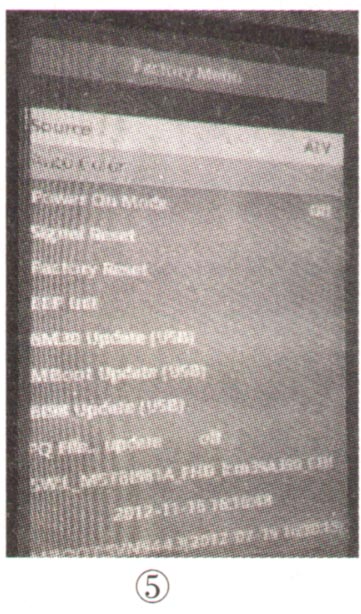

    先将主程序拷贝到U盘的根目录中,然后将U盘插到电视机的USB口中,上电开机,先按遥控器上的“菜单”键,再快速按数字键“8、8、9、3”进入工厂模式,如图5所示。按遥控器方向键选择“6198 Update(USB)”一项,再按“确定”键升级主程序,指示灯闪烁约5min后升级结束。重新开机,图像还是花屏状态,但不再倒立,说明升级成功。
