海尔LD32U3100型液晶彩MHL端口信号异常检修
来源:家电维修  作者:佚名  2018-06-14 10:25:52

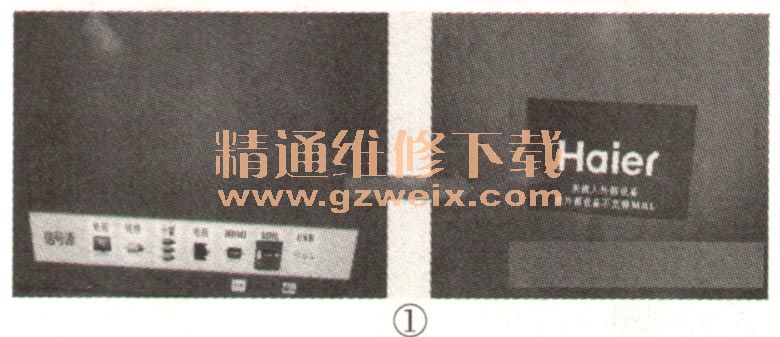

    一台海尔LD32U3100型液晶彩电(三合一板号:MSTV2409 -ZC01 -01,专用号:0090731604,液晶屏型号:LSC320AN02),被雷击后不开机。通电后,手摸主芯片U13(V59XUS-Z1)和U7(MSG1201)发热烫手,说明这两块IC已损坏。取下这两块IC后上电,测得内核供电1. 26V及DDR1. 8V、3.3V、5V都正常。更换U13后开机,输入TV、AV、HDMI1信号,都能够正常显示。由于笔者手头没有MHL(移动终端高清影音)信号处理块U7,便从MHL(HDMI2)输入信号,仍无图像、无声音,屏显如图1所示。

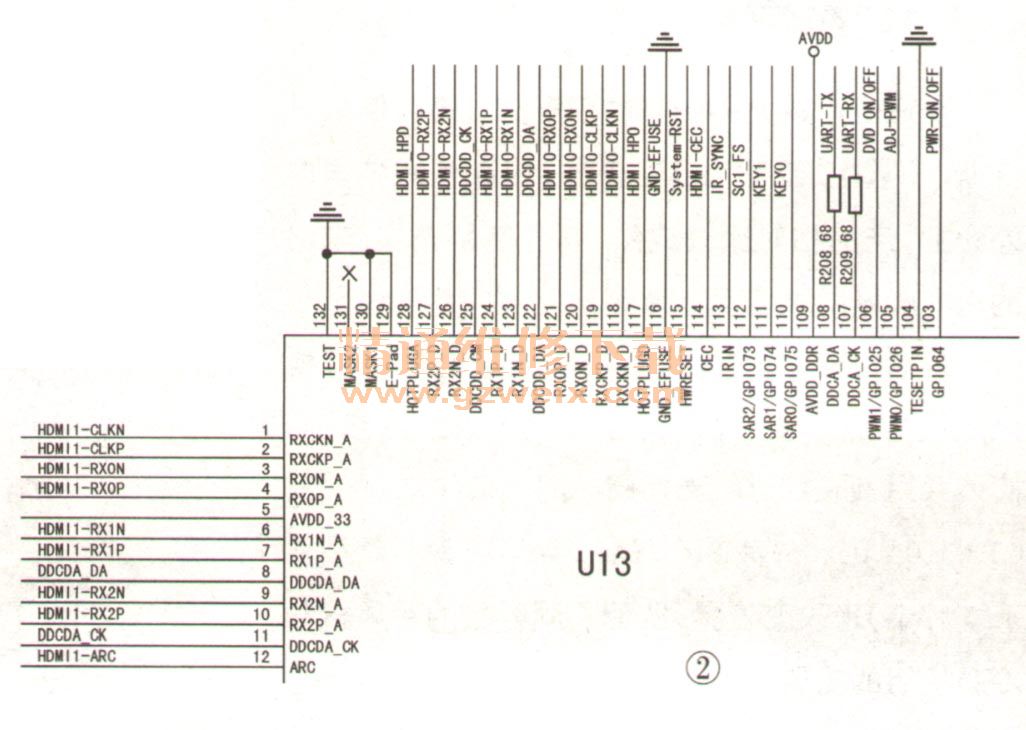

    MSTV2409 - ZC01 - 01主板有两种配置:一种带MHL功能,一种不带这个功能。查阅资料发现,海尔LE32F3000W型液晶彩电(ODM- LCMD/三星一MSD  V59 -ZD(31604A)不带MHL功能,其MHL端子采用A型接口,一共19针,其中①~④、⑩脚输入的8路TMDS数据信号4端0Ω排阻送给U13的118~121、123、124、126、127脚内部的数字二信号接收处理电路,如图2所二示。MHL端子的15、16脚输出二DDC信号(SCL、SDA),送给-U13用来检测EDID数据,并与热插拔控制检测电路共同处理后,完成HDMI显示。

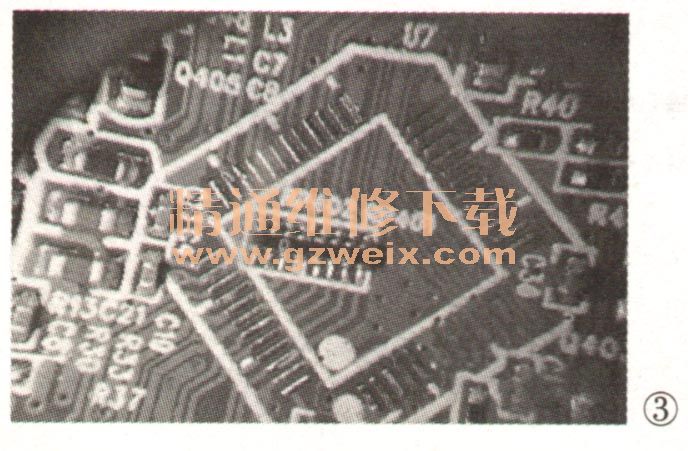

    更改步骤;1.贴上U7底部的0Ω排阻RP401、RP402,如图3所示。如果没有0Ω排阻,可选择阻值不超过10Ω的排阻,以免TMDS信号变弱。

    2.下载LE32F3000W型机程序(名称为009073160A,对应三星LSC320AN02屏),解压后刷入到U202(25Q32 4MB存储器)中。
    提示:Mstar机芯支持编程器在线ISP自动识别方式烧录数据,或者使用官方ISP工具烧录,最可靠的办法就是取下芯片,离线烧录。

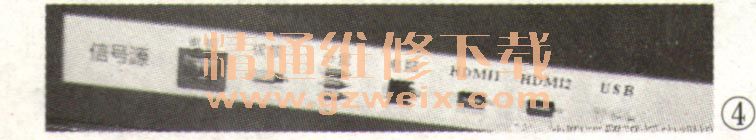

    烧录完成后试机,信号源中已无“MHL”选项,而是变成了“HDMI2”,如图4所示。选择“HDMI2”,输入HDMI信号,蓝屏,这是为啥呢?仔细检查RP401、RP402排阻及U13的HDMI2对应引脚无虚焊、短路现象。

[1] [2]  下一页
