创维8R76机芯液晶彩电主板常见故障检修思路
来源:家电维修  作者:佚名  2018-10-09 08:46:35



    故障现象2:不能上网。
    分析检修:本故障涉及主芯片的26~32脚,其中26、32脚为1.1V供电端,30脚为3.3V供电端。先查供电通道上的FB52、FB53,及网络信号进入电路中的具有隔离和祸合作用的互感变压器TN 1,防静电与钳位的U14。若TN1、Ul4遭雷击损坏,通常会一同损坏主芯片,轻者不能上网,严重时整机不工作。另外,此故障还与EEPROM中的MAC地址及IP信息是否正确有关。

    故障现象3:伴音异常。
    分析检修:此故障除检查功放外,还应检查主芯片的13、16~18脚外接电容,尤其是检修音量小或音质失真故障时。若功放块处于静音状态,则先查主芯片109脚及其外围元件,如硬件正常,则表明软件有故障。如用户安装应用程序不当,还会出现整机使用某功能时无伴音,而在TV或AV状态声音正常,此时卸载此软件即可,也可采用恢复出厂状态的方法来排除软件故障。

    故障现象4:健控或遥控异常。
    分析检修:本机键控KEY 1、KEY2信号通过插座CN9接入主板,再经0Ω电阻R200、R201隔离后,由上拉电阻R198、R199提供足够驱动后,接入由R201、C220和R203与C219组成的RC微分电路,滤掉高频干扰后送给主芯片124、125脚。拔掉本机按键后,124、125脚电压应为3.3V。
    遥控信号接主芯片106脚,按遥控器时,106脚电压应在0V~4.9V间变化,若无此变化,则检查R209、上拉电阻M07、8205和滤波电容C221以及遥控接收器。

    故障现象5:背光不亮,伴音正常。

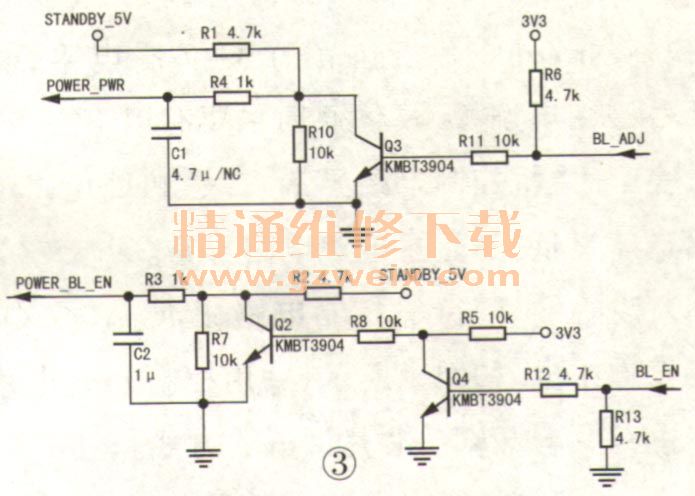

    分析检修:主芯片108脚输出BL-EN信号,通过Q2、Q4电平转换,从Q2集电极输出高电平信号(约3.2V电压)去背光电路;背光亮度调节信号(BL ADJ)从主芯片74脚输出,经Q3倒相放大后,从c极输出POWER PWR信号去背光电路,如图3所示。检修此故障时,先检查上述电路,然后再检测背光驱动电路。

    故障现象6:灰屏(背光亮),伴音正常。
    分析检修:先检查TCON板的12V供电是否正常。如不正常,则检查主板上的上屏电压控制电路,如图4所示。1V要通过Q10开/关控制后送入TCON板,Q10受Q11控制,Q11 b极控制信号来自主芯片76脚,如是TCON板的12V供电正常,则说明故障部位在TCON板或屏组件电路机,+12V、+ 24V输出正常,电视机的图像和伴音均正常,判断保护电路本身有故障。在路中。

上一页  [1] [2]
