创维8R76机芯液晶彩电的主芯片采用RTD2634D -GR （176个引脚），主要机型有50E200E、50E5ERS、55E5ERS、55E360E等，现以55E360E型液晶彩电为例，对主板常见故障进行介绍。8R73、8R74、8R77等机芯的主芯片也为RTD2634D-GR，其主板故障检修也可参考本文。
    故障现象1：整机不工作（不开机或开机后自动关机、死机等）。

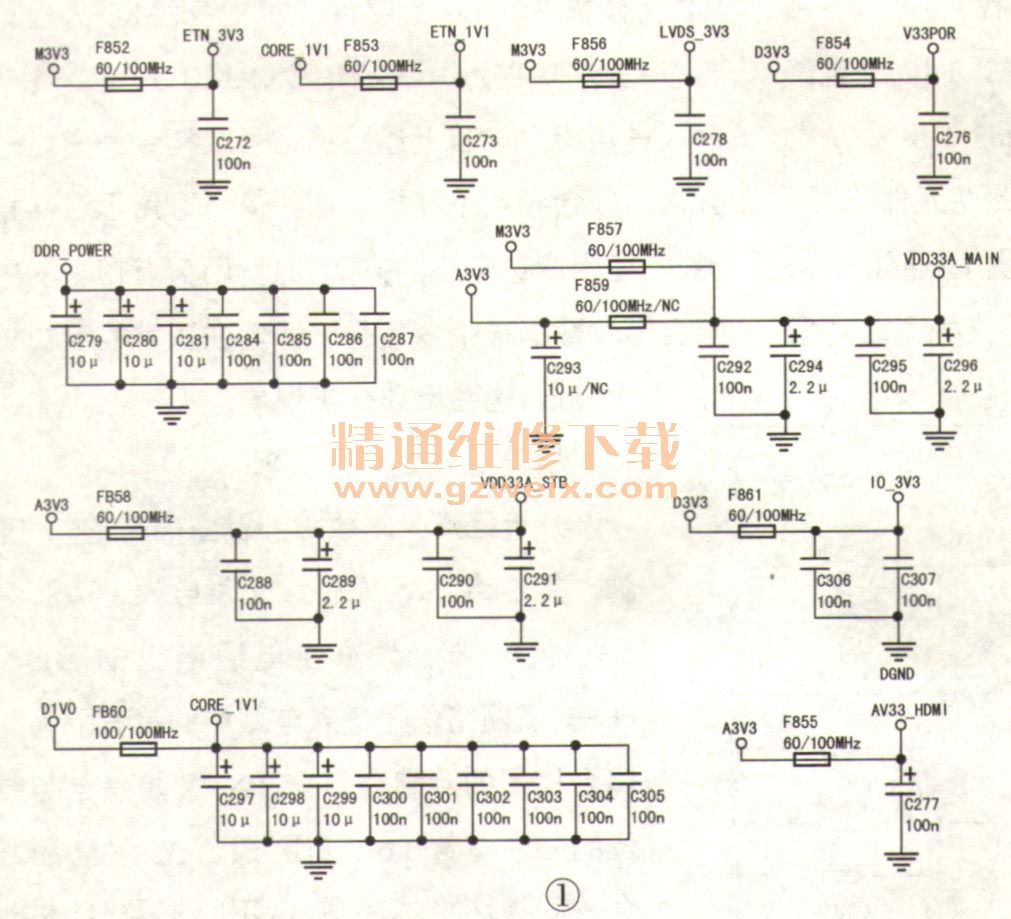

    分析检修：本故障涉及主芯片、FLASH块、EEPROM工作电压：CORE-1V1、VDD33A-MAIN、DDR POWERIO＿3V3、V33POR、STB＿1 VO、VDD33A STB、AV33＿ HDMI、M3V3、VUSBO等。这些电压有启动时序性，见表1。电源产生的12V先经U6、U1形成控制系统所需电压后，才会产生其他电压，使DDR等电路工作。实修时，先测U6、U1输出电压，再测U8、U5输出电压。值得注意的是，U8、U5的输出受主芯片输出的开／待机信号控制。若开／待机信号电平无变化，说明故障原因是控制电路（主芯片、EEPROM、FLASH块等）没有工作。这时除测试DC-DC块电压外，还需测量各路电压磁珠连接的后续电路，如图1所示。如测量C279、C280等电容两端电压不正常，通常表明相关电压传输电路出了故障，建议替换主板。



    若测得上述电压正常，则检查时钟、复位电路。时钟晶体X3 （27MHz）很容易找到，这里不多介绍。复位电路由主芯片131脚（RESET）内外电路组成，外围元件仅有上拉电阻R283（接3.3V电压）和接地电容C258，不开机时查此两元件即可。

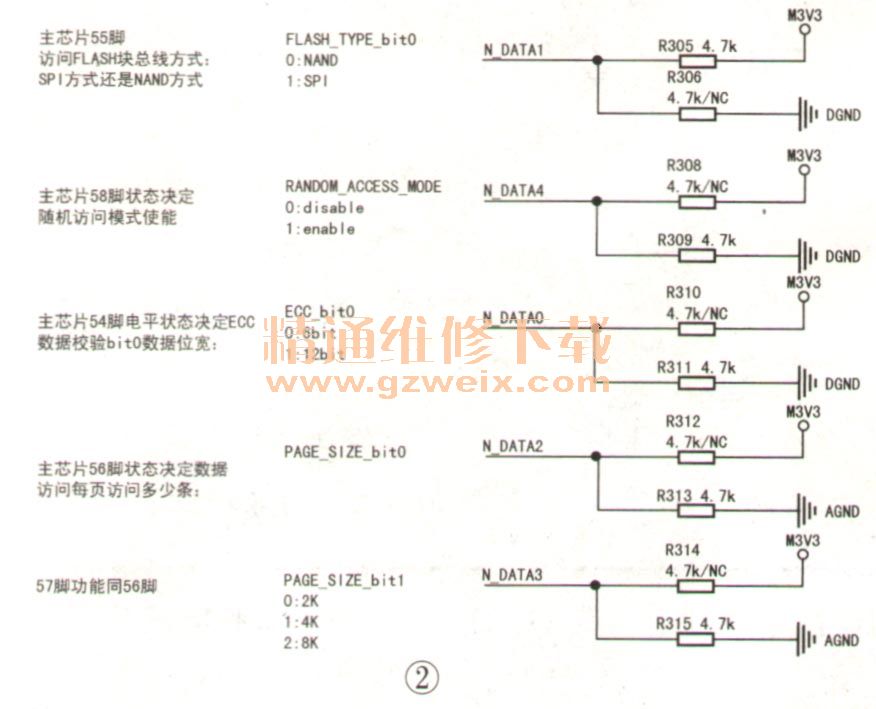

    接下来检查FLASH与主芯片间通讯电路（N DATAO-Nes DATA7共8路）。该机主芯片既可连接SPI总线方式的存储块，也可连接NAND块，这取决于N DATAO-N DATA4信号状态，例如：主芯片55脚外接上拉电阻R305，而R306未用，说明主芯片与FLASH之间通讯采用SPI总线方式。在该机芯中，这几路总线的默认电平全为“0”，如图2所示。本机芯FLASH采用TC58NVGOS3ETA00、DATAO-DATA7为8路数据信号，CE为芯片使能访问指令，WE为写指令，RE为读指令，CLE为锁存使能指令，ALE为地址锁存指令，WP为写保护指令，RY/BY为准备就序或占用指令。若上述数据信号或指令通道之一异常，则会导致不开机。这些信号可用示波器检测，不能用测量电压的方法判定，因为万用表的内阻会影响数据或指令信号，即使在正常的电视机上测试，也会出现死机现象。
