用数字万用表检测高压二极管(高压硅堆)的方法
来源:本站整理  作者:佚名  2018-10-18 09:21:48



    高压二极管(高压硅堆)多用于电视、微波炉、医疗设备等电器中,而高压二极管的好坏检测是维修的难点。下面介绍用数字万用表配合其他仪表来检测高压二极管的几种方法,供参考。
    方法一:用兆欧表(摇表)配合数字万用表检测

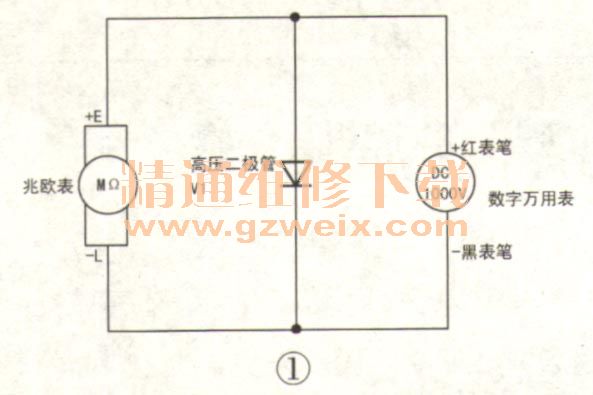

    选一只500V或1000V兆欧表,把兆欧表E接线柱和L接线柱分别接高压二极管的两极,同时在高压二极管上并联一只数字万用表(选择DC1000V档),并用夹子夹紧,如图1所示。按额定转速摇兆欧表,从兆欧表刻度盘上读出电阻值,然后改变高压二极管的极性重测一次。若两次阻值相差千倍以上,说明高压二极管是好的;若两次阻值都接近无穷大,说明二极管开路;若两次阻值都接近于零,说明二极管击穿;若两次阻值接近,说明二极管已失效。在观察电阻值的同时,观察数字万用表的电压读数,测正向电阻时读数应较小(5V~9V)、测反向电阻时读数较大(接近兆欧表的开路电压)。

    方法二:接入AC220V用数字万用表检测

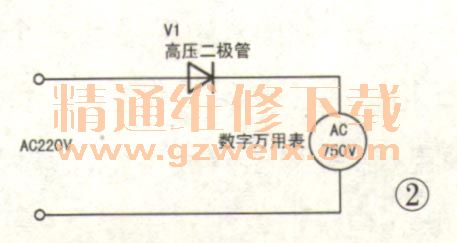

    将数字万用表置于AC750V挡,按图2所示连接好线路,若万用表的读数为220V,证明高压二极管短路;若读数小于10v,说明二极管断路;若读数在110v左右,可判断高压二极管正常。

    值得注意的是:在采用上述两种检测方法时,要注意安全!
    方法三:借助LED应急灯(18W)用数字万用表检测

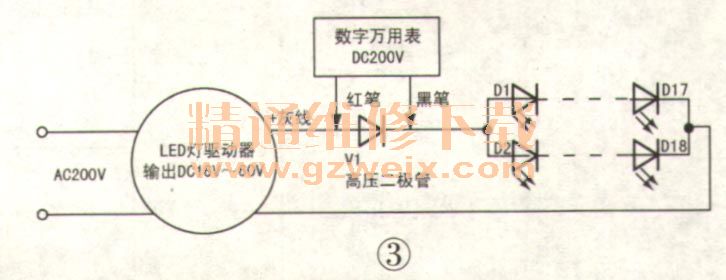

    把高压二极管按图3所示接入电路。上电后,如果应急灯亮且数字万用表的读数为9V左右,反接二极管时应急灯不亮且数字万用表的读数为65V左右,这时可判断高压二极管正常;否则,表明高压二极管异常。
