一辆行驶里程约6100km、配置1.4L发动机(EA211)的大众波罗。该车行驶过程中突然熄火,然后无法启动。
故障诊断:事故维修后,客户提车第二天反映车子行驶过程中突然熄火,然后就无法启动了。拖车回公司,检查发现启动机有工作,就是没有着车迹象。
使用诊断仪VAS6150检查,发现有两个故障码:①凸轮轴信号过小;②凸轮轴信号过大。

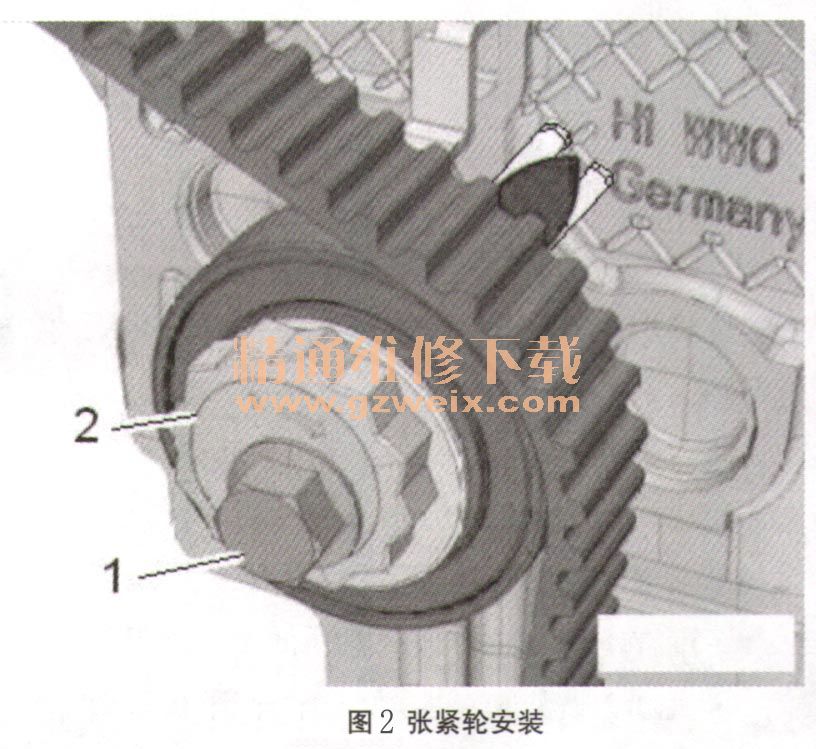

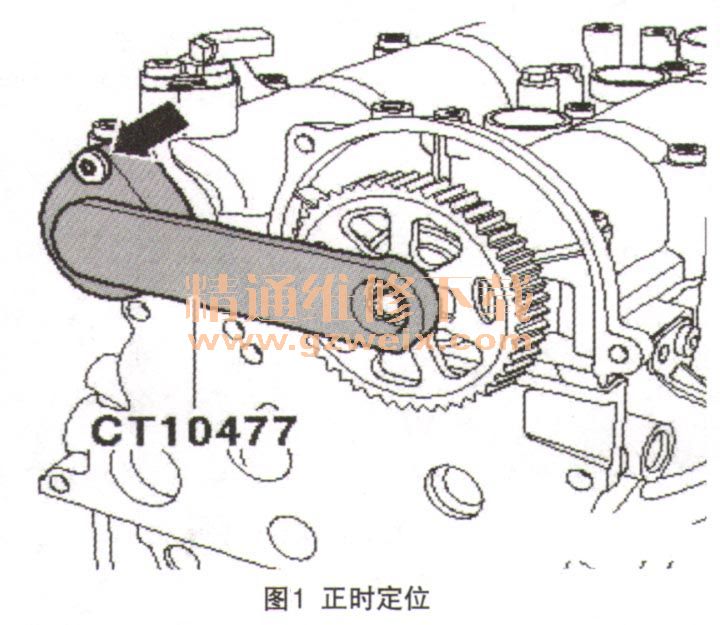

本着由简到繁的检查原则,检查了发动机的点火系统与供油系统。首先拔下点火线圈,装上试火用的火花塞,做跳火试验,发现点火系统正常,点火能量足够。然后针对供油系统进行检查:①利用测电笔对喷油器进行检测,试灯可以亮;②检查燃油泵,有工作,燃油压力正常。排除了点火系统与供油系统的故障点后,进一步检查发动机的配气机构。使用缸压表检查汽缸压力,发现4个汽缸都无缸压。取下前偏盖,启动发动机,发现凸轮轴并没有跟着曲轴转动。检查到此,已经发现了无法着车的原因,于是重新调整配气机构。使用内窥镜检查汽缸室内并没有发生顶气门的情况,曲轴找到1缸上止点,回转45°使用专用工具CT10477找到凸轮轴的1缸上止点位置卡上专用工具,并用螺栓固定(如图1所示)。安装正时皮带,从曲轴位置开始按照顺时针顺序安装好正时皮带。使用专用工具T10499与T10500调整张紧轮,发现张紧轮无法调整,T10499不管往哪个方向旋转,红色标记处都不动(如图2所示)。

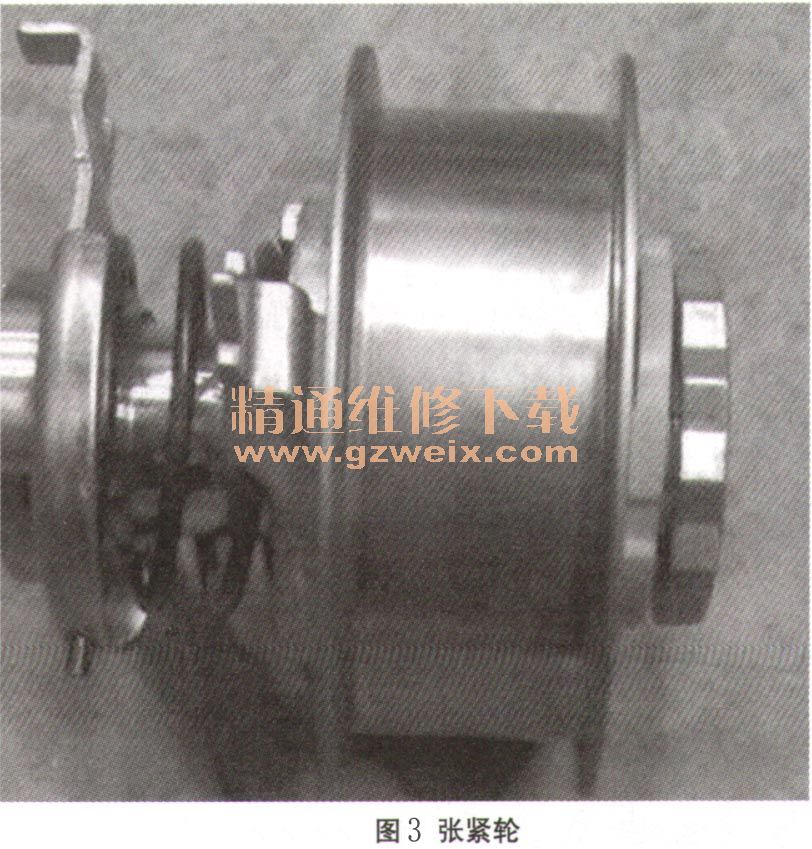

张紧轮无法紧固正时皮带,拆下张紧轮检查,发现张紧轮已经散架了(如图3所示)。于是更换新的张紧轮,再次调整发现转动2的时候,红色部分依旧不动,并且正时皮带无法被张紧。难道张紧轮还是存在问题?但已经更换了新的配件。根据故障的发生,是行驶过程中,突然熄火然后车辆启动无法着车,气门没有顶到的痕迹。那么是否正时皮带出现了问题呢?拆下曲轴皮带轮,取下下护板,取出皮带,发现皮带有断裂、拉长的痕迹。
更换正时皮带,调整张紧拟如图4所示)。
使用专用工具T10499沿箭头方向转动(即转动张紧轮偏心轮2)直到设置指示针3(红色箭头)位于设置窗口右侧10mm处。偏心轮回转,直到设置指示针正好位于设置窗口。偏心轮保持在该位置并拧紧螺栓1,使用13mm特殊环形扳手T10500。调整好后,拆下专用工具CT10477,转动曲轴2圈,重新卡上工具CT 10477,验证正时准确无误。启动发动机,顺利着车,故障排除。
故障总结:张紧轮损坏,造成配气相位错乱,使得发动机无法启动,同时皮带拉长。张紧轮为偏心轮结构,在使用及调整的时候需要皮带的张力及固定,才可以正常地调整。如果没有外力作用,那么张紧轮就没有办法进行调整。本故障因为皮带同时拉长,对张紧轮的工作情况不是很了解,造成了维修过程中的困扰。经过反复确认,最后发现皮带的问题。
相关资料:2017年7月大众、奥迪原厂维修信息系统ELSA 6.0
