7. VDD供电异常（含屡烧UON5）

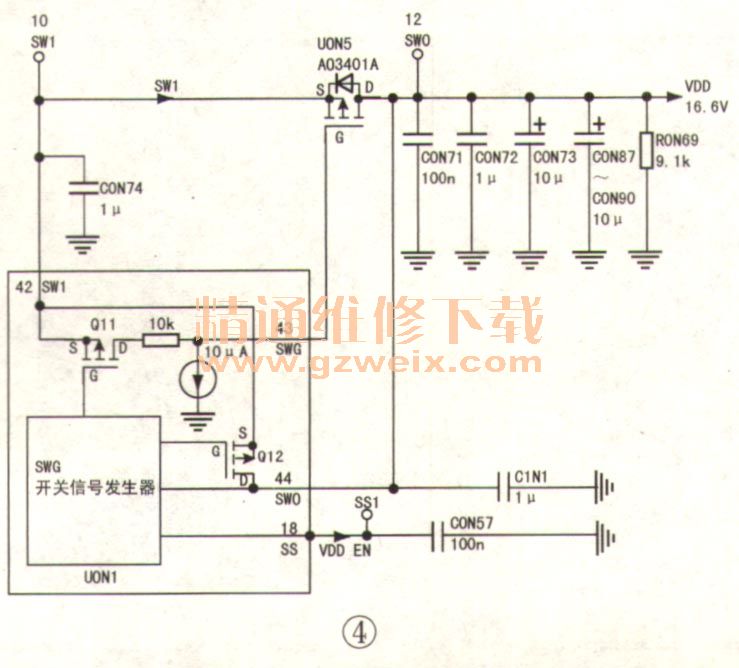

    如果VDD供电无输出，先检查VDD供电回路，然后检查UON1 43脚输出到UON5信号通路、必脚VDD反馈回路，最后检查UON1；如果VDD供电偏高或屡烧UON5，先检查UON1 44脚VDD反馈回路，然后检查UON1；如果VDD供电偏低，先检查VDD供电回路，然后检查44脚的VDD反馈回路，最后检查UON1。相关电路见图4。

    8. HVDD供电异常
    如果HVDD供电无输出，先检查UON1 39脚的供电，然后检查HVDD供电回路，最后检查UON1；如果HVDD供电偏高，应检查UON1；如果HVDD供电偏低，先检查HVDD供电回路，然后检查UON1。相关电路见图5。

    9. VGH供电异常

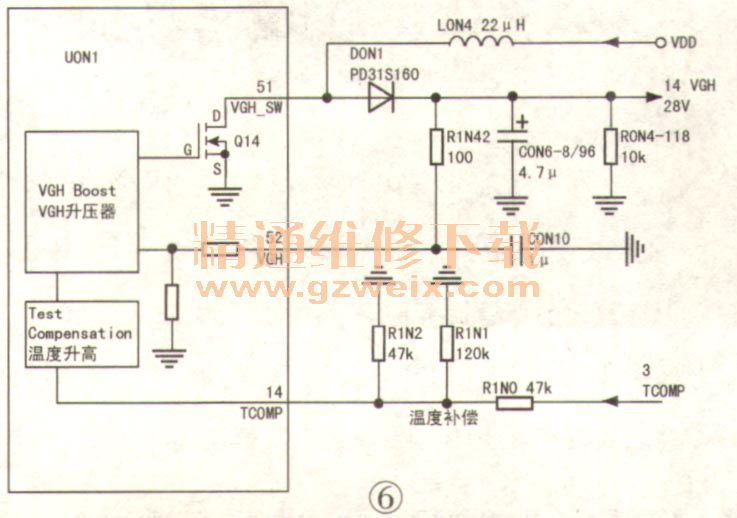

    如果VGH供电无输出，先检查VGH供电回路，然后检查U0N1；如果VGH供电偏高，先检查L0N4，然后检查U0N1；如果VGH供电偏低，先检查VGH供电回路，然后检查UON1的52脚反馈回路，最后检查U0N1。相关电路见图6。

    10．黑屏或白屏
    首先检查机芯板送往TCON板的v-By-One信号，然后检查电源管理电路输出的各组供电（若某组供电异常，则按照前述方法检修），接着检查伽马校正、VCOM电路（含I2C总线数据）及电平移相电路，最后检查屏体（栅极驱动、源极驱动电路）。
