49.TDA7053A
互换型号：CD7053A
该IC为16脚双列直插式双声道BTL形式输出的2x1W (VCC=12V,RL=8Ω时）音频功率放大器。该IC工作电压范围（6V-24V），内设过热保护电路，直流音量控制电路，当直流控制电压低于0.3V时静音。具有失真小、静态电流小、外接元件少、无开关闭合／断开的冲击噪声等特点。其引脚功能如下：①脚，空脚；②脚，L声道音量控制；③脚，空脚；④脚，L声道输入；⑤脚，电源；⑥脚，R声道输入；⑦脚，控制部分接地；⑧脚，R声道音量控制。⑨脚，R声道正相输出；⑩脚，R声道放大部分接地；11脚，空脚；12脚，R声道负相输出；13脚，L声道负相输出；14脚，L声道放大部分接地；15脚，空脚；16脚，L声道正相输出。应用电路如图49所示。
50.TDA7056A
互换型号：CD7056A/B, TDA7056B
该IC为9脚单列直插式单声道BTL形式输出的5.2W （B型6W,VCC=12V,RL=8Ω时）音频功率放大器。该IC工作电压范围（4.5V-18V），内设过载保护电路，直流音量控制电路，当直流控制电压低于0.3V时静音（B型0.4V ）。具有失真小、静态电流小、损耗低、外接元件少、无开关闭合／断开的冲击噪声等特点。其引脚功能如下：①脚，空脚；②脚，电源；③脚，音频输入；④脚，控制部分接地；⑤脚，音量控制；⑥脚，正相输出；⑦脚，放大部分接地；⑧脚，负相输出。⑨脚，空脚。应用电路如图50所示。
51.TDA7253
互换型号：CD7253, TDA7263M, CD7263

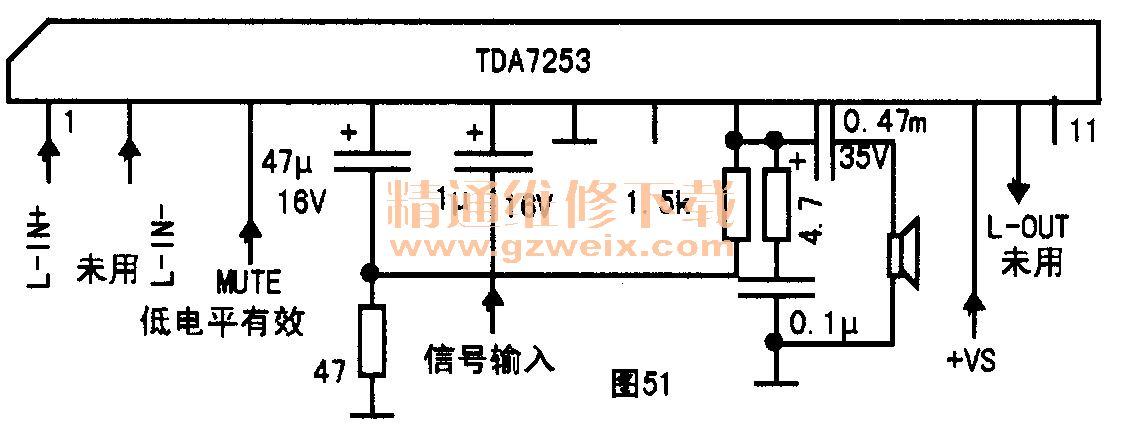

该IC为11脚MULTIWATT形式封装的双声道音频功率放大器。该IC工作电压范围（12V-30V），功率为2x4W （VCC=24V,RL=4Ω时）。TDA7263/M与TDA7253引脚功能完全相同，且功率更大，在同等条件下TDA7263M为2x8W。该IC内设静音、过流、过热保护电路。具有失真小、外接元件少、开／关机时无冲击噪声等特点。其引脚功能如下：①脚，L声道正相输入；,L声道负相输入；③脚，静噪控制／纹波抑制滤波；,R声道负相输入；⑤脚，R声道正相输入；⑥脚，地；⑦脚，空脚；⑧脚，R声道信号输出。⑨脚，电源；⑩脚，L声道信号输出；11脚，空脚。应用电路如图51所示。
52.TDA7264/A
互换型号：CD7264/A
该IC为8脚MULTIWATT形式封装的AB类双声道音频功率放大器。是专为Hi-Fi音乐设备或高质量音频放大器而设计。该IC工作电压范围宽（±10V～±25V），输出功率大（VCC=±20V,RL=8ΩTHD=19％时，Po=2x25W）。该IC内设静音、过流、过热保护电路。具有失真小、外接元件少、开／关机时无冲击噪声等特点。其引脚功能如下：①脚，L声道输出；②脚，正电源；③脚，R声道输出；④脚，静音／待机控制（低电平有效）；⑤脚，负电源（单电源时接地）；⑥脚，R声道输入；⑦脚，地；⑧脚，L声道输入。应用电路如图52所示。
53.TDA7265
互换型号：CD7265/A

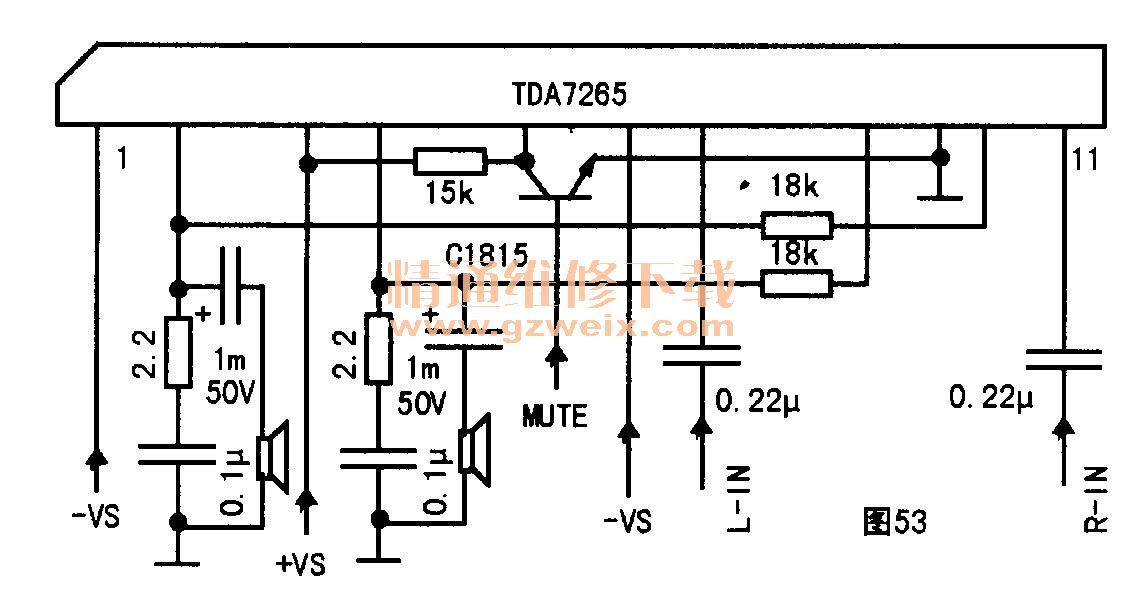

该IC为11脚MULTIWATT形式封装的双声道高保真音频大功率放大器。该IC内设静音、过流、过热保护电路，具有工作电压范围宽（±12V～±25V或25V-50V），输出功率大（VCC=士25V , RL=4Ω , THD=10％时，Po=2x25W ）、失真小、外接元件少、开／关机时无冲击噪声等特点。其引脚功能如下：①脚，负电源（单电源时接地）；②脚，R声道输出；③脚，正电源；④脚，L声道输出；⑤脚，静音／待机控制（低电平有效）；⑥脚，负电源（单电源时接地）；⑦脚，L声道正相输入；⑧脚，L声道负相输入；⑨脚，地；⑩脚，R声道负相输入；⑩脚，R声道正相输入。应用电路如图53所示。
