54.TDA7266
    互换型号：CD7266/A, TDA7266SA

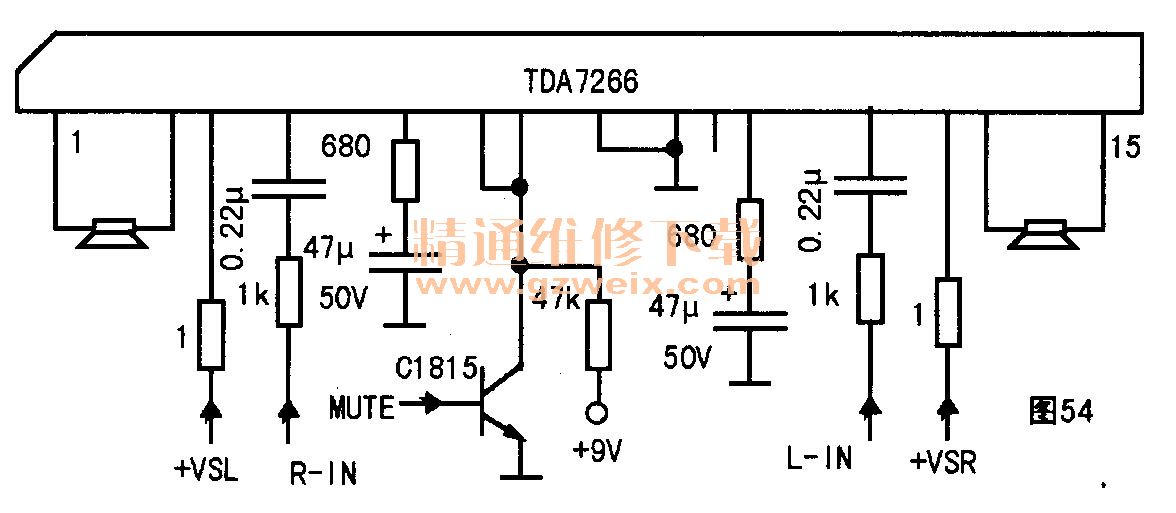

    该IC为15脚MULTIWATT形式封装的双声道高保真BTL输出大功率放大器。该IC内设静音待机、过流、过热保护电路，具有工作电压范围宽（12V-50V）,输出功率大（VCC=50V,RL=4Ω,THD=10％时，Po=2x25W）、失真小、外接元件少、开／关机时无冲击噪声、两声道独立电源等特点。其引脚功能如下：①脚，L声道正相输出；②脚，L声道负相输出；③脚，L声道电源；④脚，R声道正相输入；⑤脚，R声道负相输入；⑥脚，静音控制（低电平有效）；⑦脚，待机控制（低电平有效）；⑧脚，L声道接地；⑨脚，R声道接地；⑩脚，空脚；11脚，L声道负相输入；12脚，L声道正相输入；13脚，R声道电源；14脚，R声道负相输出；15脚，R声道正相输出。应用电路如图54所示。

      55.TDA7267A
    互换型号：CD7267A

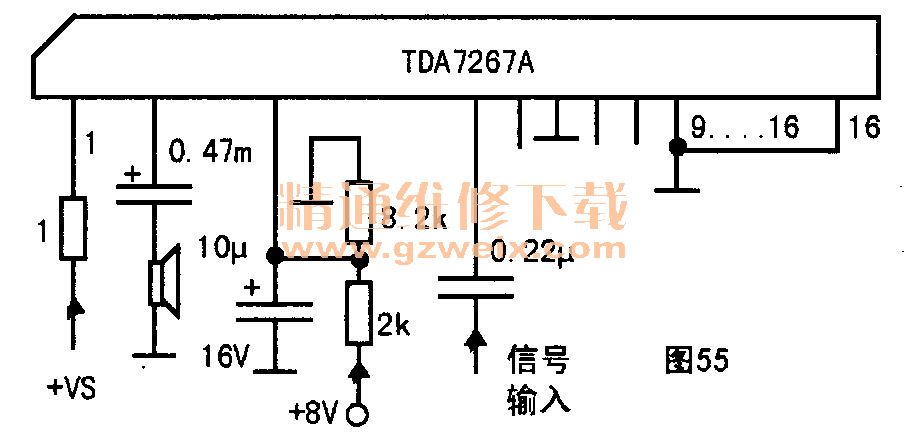

    该IC为11脚DIP形式封装的单声道功放。该IC内设待机控制及干扰抑制电路，工作电压范围9V-20V,输出功率3W（VCC=18V,RL=4Ω,THD=10％时）。具有失真小、外接元件少、开／关机时无冲击噪声等特点。其引脚功能如下：①脚，电源；②脚，音频输出；③脚，干扰抑制／待机控制；④脚，信号输入；⑤、⑦、⑧脚，空脚；⑥、⑨-16脚，接地。应用电路如图55所示。

      56.TDA7269
    互换型号：CD7269/A
    该IC为11脚MULTIWATT形式封装的双声道高保真AB类功放集成电路。

该IC内设静音控制、过流、过热保护及干扰抑制电路。工作电压范围±10V～±20V，输出功率2X10W（VCC＝±14V;RL=8Ω,THD=10％时）。具有失真小、损耗小、开／关机静噪等特点。其引脚功能如下：①、⑥脚，负电源；②脚，R声道输出；③脚，正电源；④脚，L声道输出；⑤脚，静音控制；⑦脚，L声道正相输入；⑧脚，L声道负相输入；⑨脚，地；⑩脚，R声道负相输入；11脚，R声道正相输入。应用电路如图56所示。
