62.TDA7497
    互换型号：CD7497

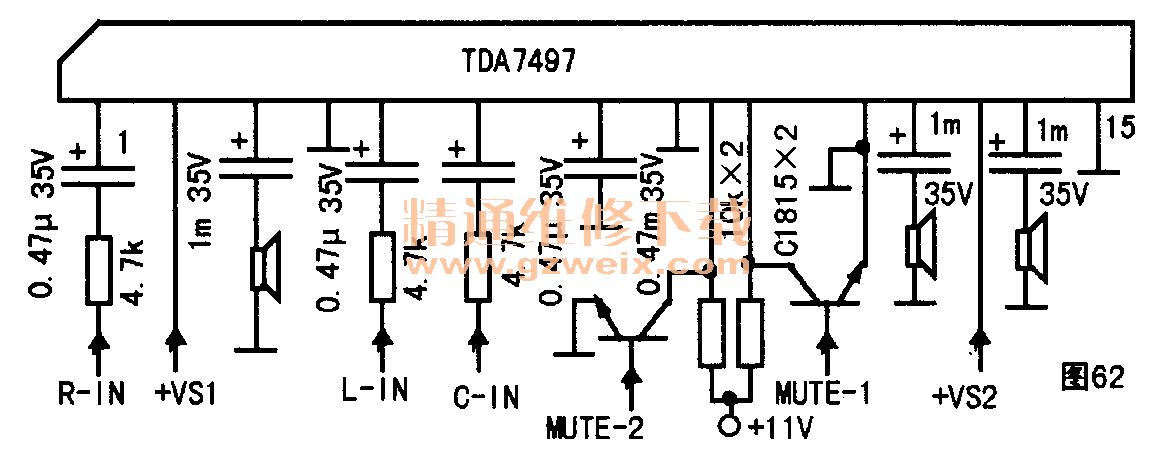

    该IC为15脚MULTIWATT形式封装的三声道音频功放集成电路。具有静音、静噪、短路保护、过热保护功能。工作电压范围12V-35V，输出功率3 X10W（VCC=29V,RL=8Ω,THD=10％时）。其引脚功能如下：①脚，R声道信号输入；②脚，电源1;③脚，C声道信号输出；④脚，地；⑤脚，L声道信号输入；⑥脚，C声道信号输入；⑦脚，去耦滤波电容；⑧脚，地；⑨脚，静音控制2;⑩脚，静音控制1;11脚，地；12脚，L声道信号输出；13脚，电源2;14脚，R声道信号输出；15脚，地。应用电路如图62所示。

    63.TDA8943SF
    互换型号：TDA8945J

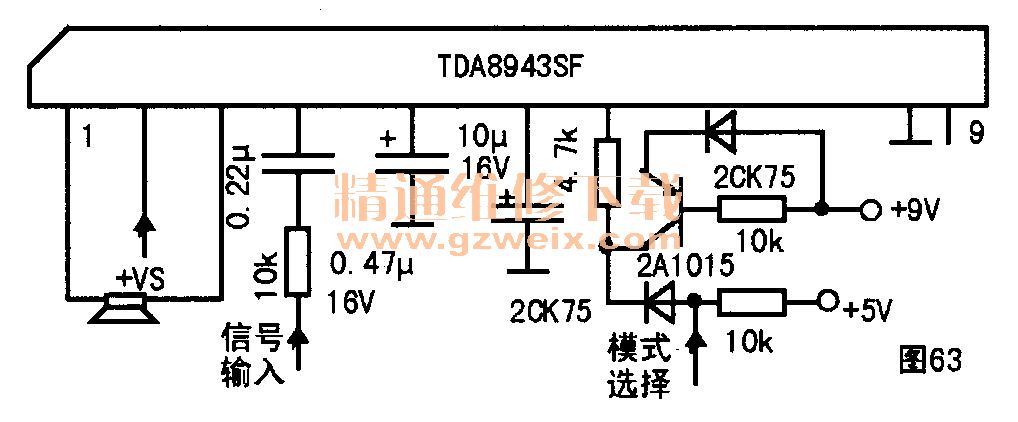

    该IC为9脚MULTIWATT形式封装的单声道BTL类音频功放集成电路。有静音、待机、运行三种工作模式及短路保护、过热保护功能。工作电压范围9V-15V，输出功率6W（VCC=12V ,RL=8Ω,THD=10％时）。具有待机电流低、外接元件少、无开／关机时的“扑扑”声等特点。可与TDA8945J直接互换，但TDA8945J的工作电压范围更宽（ 9V-25V），功率更大（同条件下达10w）.其引脚功能如下：①脚，负相输出；②脚，电源；③脚，正相输出；④脚，正相输入；⑤脚，负相输入；⑥脚，SVR滤波电容；⑦脚，模式选择；⑧脚，地；⑨脚，空脚。应用电路如图63所示。

    64.TDA8944J
    互换型号：TDA8946J

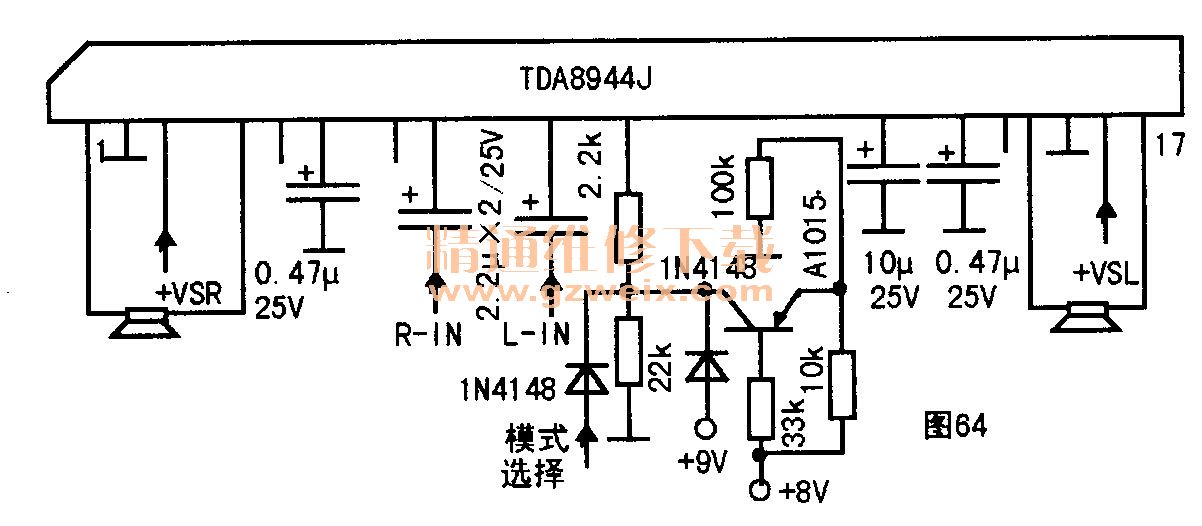

    该IC为17脚MULTIWATT形式封装的双声道BTL类音频功放集成电路。有静音、待机、运行三种工作模式及短路保护、过热保护功能。工作电压范围9V-25V，输出功率2 X7W（VCC=12V,RL=8Ω,THD=10%时）。具有待机电流低、外接元件少、无开／关机时的“扑扑”声等特点。可与TDA8946J直接互换，但TDA8946J的工作电压范围更宽（9V-28V），功率更大（同条件下达10w）。其引脚功能如下：①脚，R声道负相输出；②脚，地；③脚，R声道电源；④脚，R声道正相输出；⑤脚，空脚；⑥脚，R声道正相输入；⑦脚，空脚；⑧脚，R声道负相输入；⑨脚，L声道负相输入；⑩脚，模式选择；11脚，SVR滤波电容；12脚，L声道正相输入；13脚，空脚；14脚，L声道负相输出；15脚，地；16脚，L声道电源；17脚，L声道正相输出。应用电路如图64所示。

      65.TEA2025B
    该IC为16脚SO形式封装的双声道微型高保真音频功放集成电路。工作电压范围9V-18V，输出功率2x 1 W（VCC=12V,RL=8Ω ,THD=1％时）。该IC具有失真小、外接元件少、频响宽等特点。常用于小型收录机、CD机、EDVD机、电视机等的音频功放电路。其引脚功能如下：①脚，BR;②脚，R声道输出；③脚，R声道自举电容；④、⑤、⑨、12、13脚，地；⑥脚，滤波电容；⑦脚，R声道输入；⑧脚，SVR滤波电容；⑩脚，L声道输入；11脚，滤波电容；14脚，L声道自举电容；15脚，L声道输出；16脚，电源。应用电路如图65所示（①脚未用）。

      66.PC1406HA

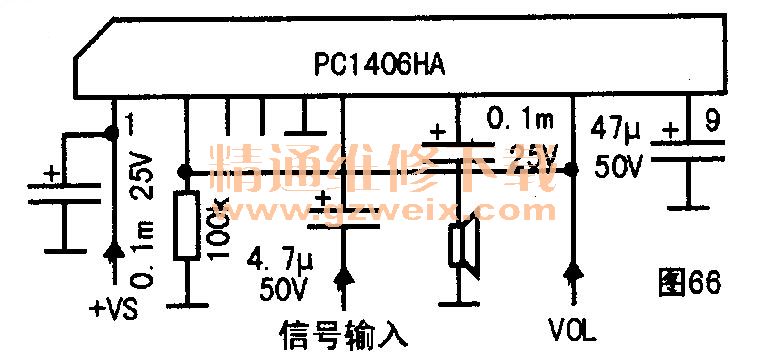

    该IC为9脚单列直插式双声道音频功放集成电路。工作电压范围6V-15V，输出功率2x1W （VCC=12V,RL=8Ω,THD=10％时）。该IC内含独立音量控制和过热保护电路。其引脚功能如下：①脚，电源；②脚，R声道音量控制；③脚，R声道输出；④脚，R声道输入；⑤脚，地；⑥脚，L声道输入；⑦脚，L声道输出；⑧脚，L声道音量控制；⑨脚，滤波电容。应用电路如图66所示。
