RSAG7.820968型液晶彩电电源板电路图与实测数据
来源:本站整理  作者:佚名  2013-06-25 05:42:32

    AG7.820.968型液晶彩电电源板主要用于海信TLM4236P, TLM4233D , TLM42E29P等机型中,其副开关电源在通电后输出5V-S/1A电压(板上标注为“S5V”),二次开机后输出5V-M/5A电压(板上标注为“M5V”);主开关电源在二次开机后输出24V/9A,28V/1A和12V/3A电压。

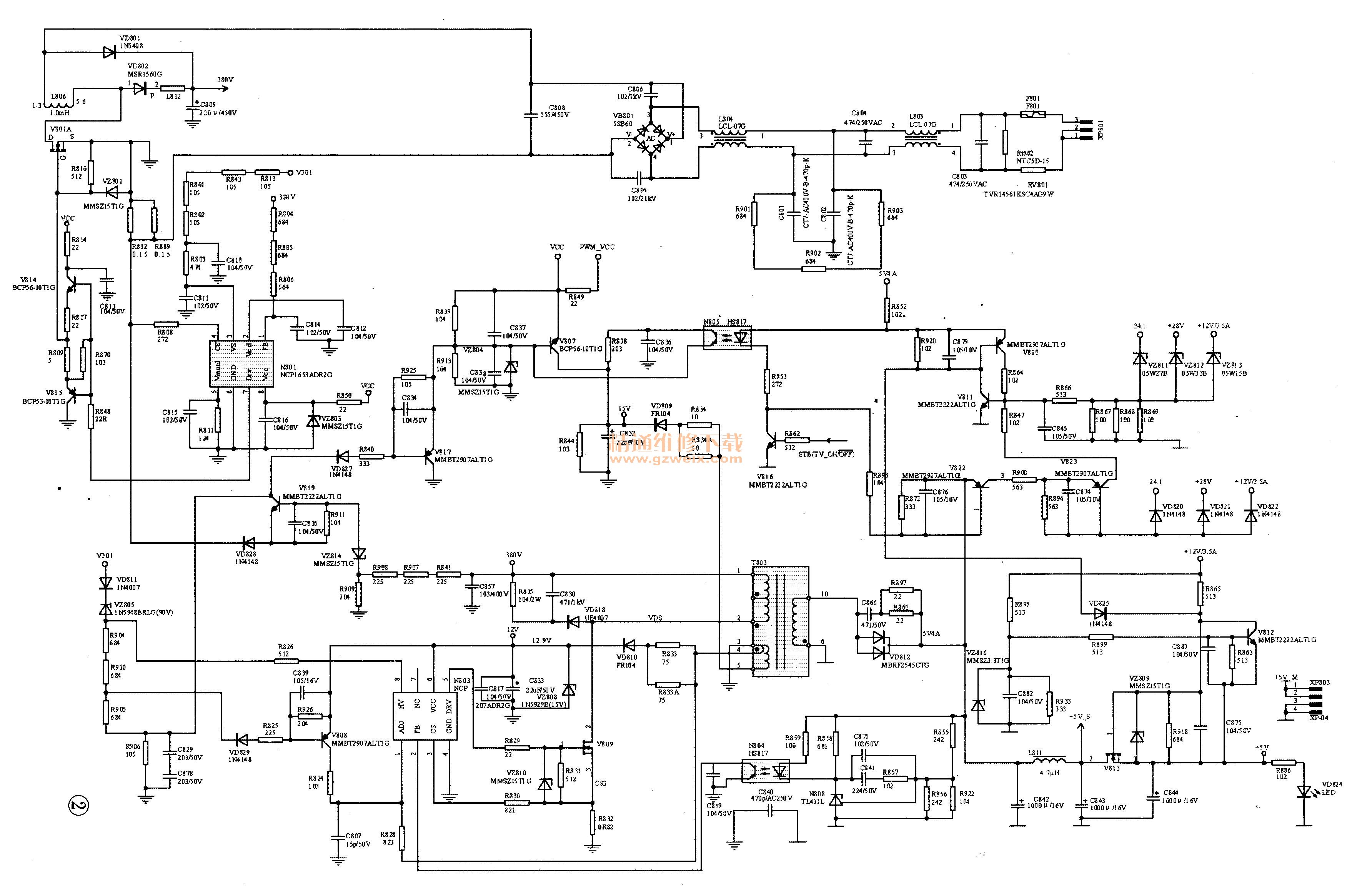

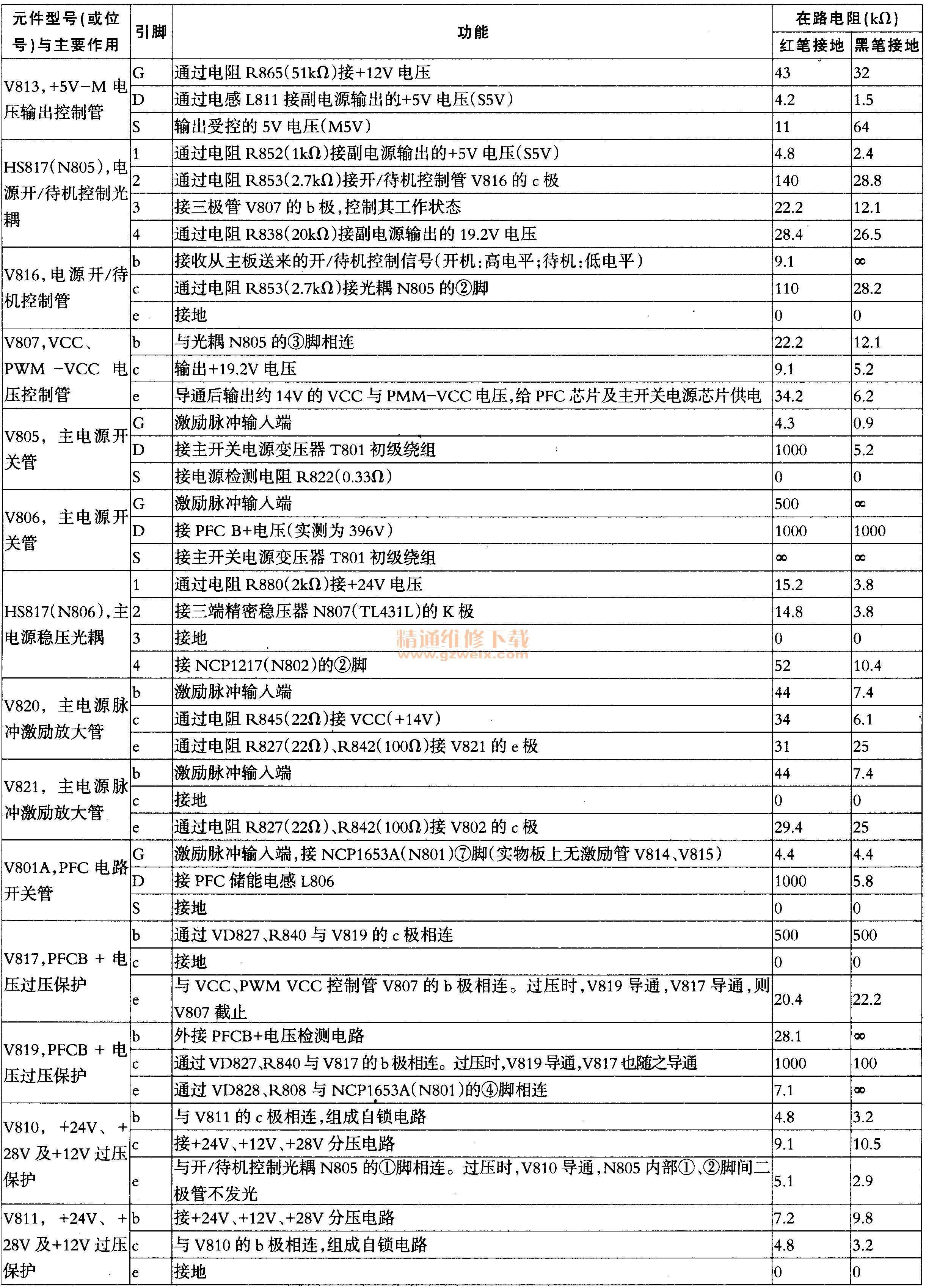

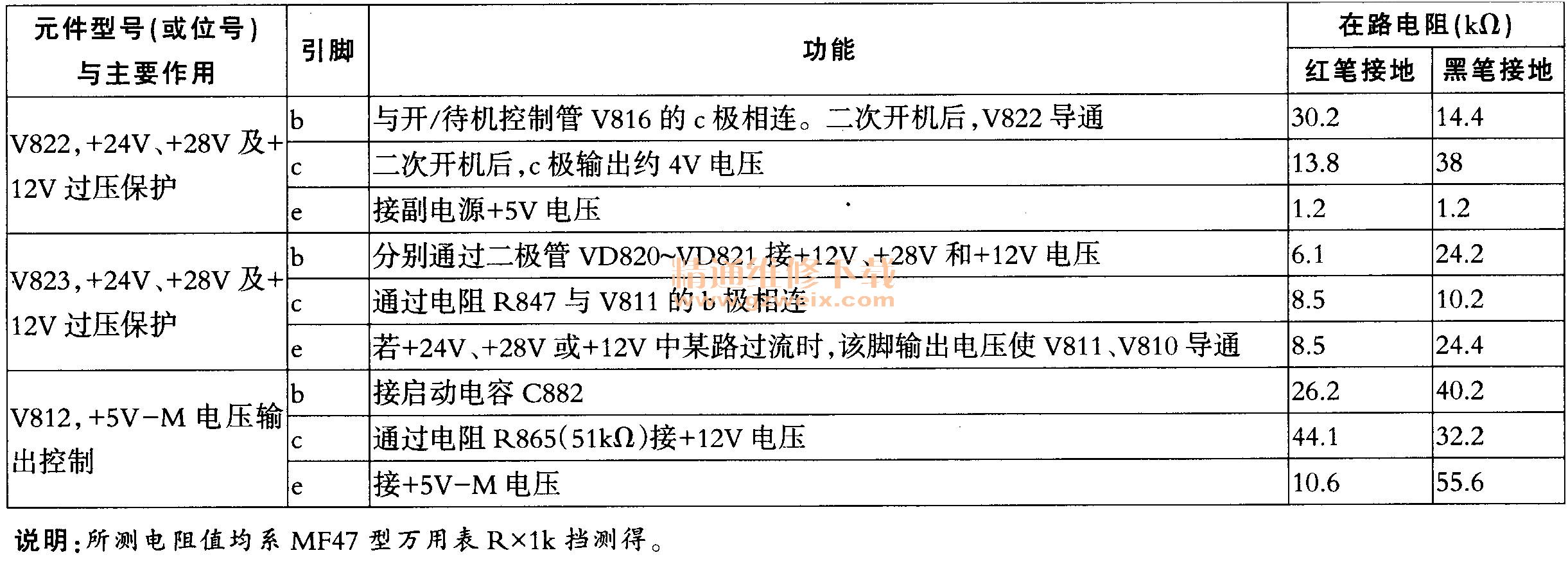

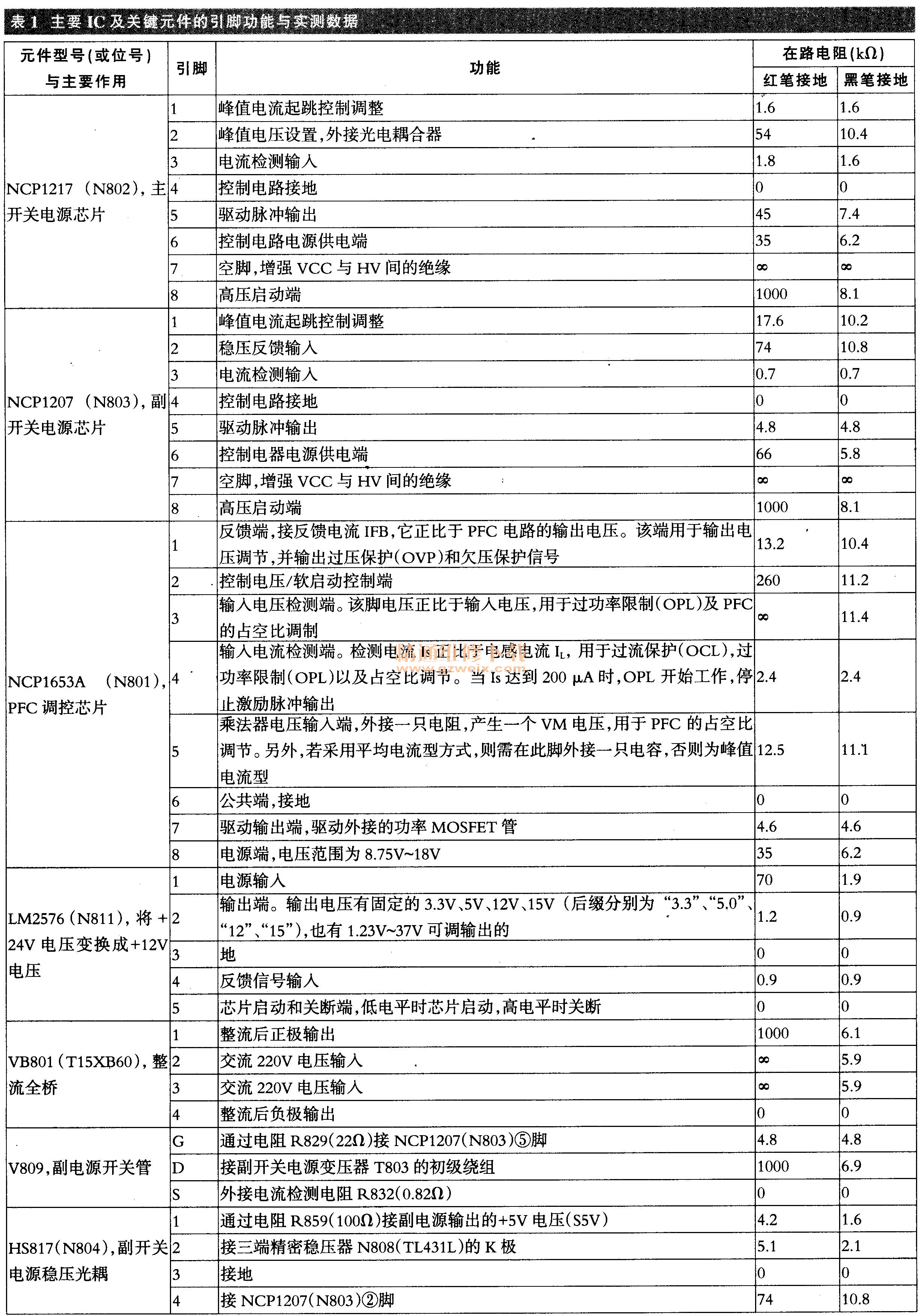

    该电源板主开关电源采用安森美半导体公司推出的电源控制芯片NCP1217 (N802,元件表面实际标注为“17A06”),如图1所示;副开关电源采用准谐振电流模式PWM控制器NCP 1207A (N803 ,元件表面实际标注为“1207A”), PFC电路采用连续导通模式PFC控制芯片NCP1653A(N801,元件表面实际标注为“1653A”),如图2所示。该电源板的主要IC及关键元件的引脚功能与实测数据见表1。
