（1）耳机单边无声：测量耳机③、④、⑤脚是否有电压，如果有则直接换耳机接口。

（2）无声：测量③、④、⑤脚有无电压，有则更换耳机接口，没有则检查主控芯片是否虚焊，耳机接口是否虚焊。

（3）声音不正常：耳机接口其中一个脚出现虚焊或接触不良，另外可检查主控是否虚焊。

（4）如果是播放声音卡，在确认了耳机和电路正常的情况下，要仔细观察主控器是否虚焊，FLASH（闪存）是否虚焊，如果没有虚焊，可更换 FLASH 芯片进行排查。

5.背光电路

背光板实物与升压电路如图 6 和图 7所示。

炬力 2091N MP3/MP4 单色液晶屏也比较简单，如果是屏或屏线问题，一般直接换屏。

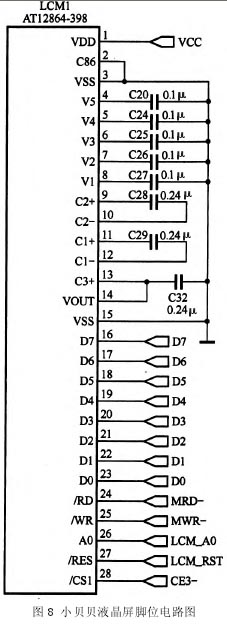

这里主要介绍一下小贝贝液晶屏的脚位电路，见图 8 所示。

6.闪存(FLASH)电路

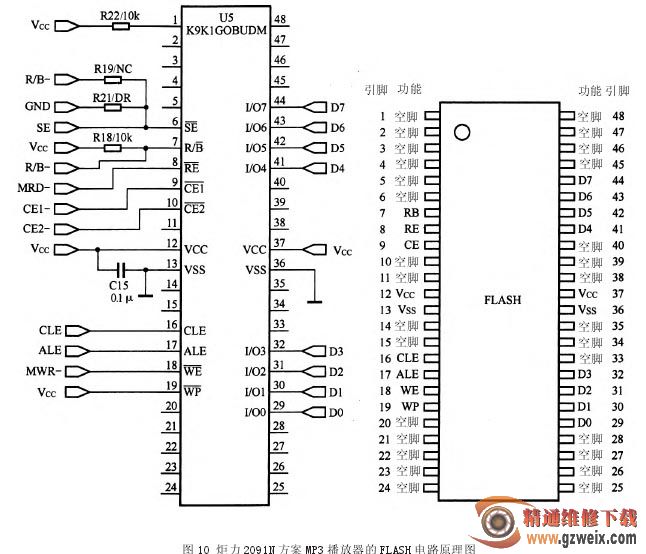

炬力 2091N 方案MP3播放器的 FLASH实物电路如图 9 所示。电路原理图见图10 所示。

引脚定义如下：

①、②、③、④、⑤、⑥脚：为空脚；FLASH 第一脚是定位脚，有一个圆点标识。

⑦脚：RB，读／忙，低电平有效。

⑨脚：CE，芯片选中使能，低电平有效。

⑩、11脚：空脚。

12脚：VCC，供电，典型 3 V。

13脚：VSS，地。

14、15脚：空脚。

16脚：CLE，公共存储使能端。

17脚：ALE，地址存储使能。

18脚：WE，写使能端，低电平有效。

19脚、WP，写保护，低电平有效。

20、21、22、23、24、25、26、27、28脚：为空脚。

29脚：I/O 0，8 位数据总线 0。

30脚：I/O 1，8 位数据总线 1。

31脚：I/O 2，8 位数据总线 2。

32脚：I/O 3，8 位数据总线 3。

33、34、35脚：空脚。

36脚：地。

37脚：VCC，供电。

38、39、40脚：空脚。

41脚：I/O 4，8 位数据总线 4。

42脚：I/O 5，8 位数据总线 5。

43脚：I/O 6，8 位数据总线 6。

44脚：I/O 7，8 位数据总线 7。

45、46、47、48：空脚。
