1.开机电路、电源电路及USB接口电路
有的 MP3 设计有专门的开 / 关键，目前多数小贝贝都设计的是左右拨动型电源开 / 关键，有的还有一个“ON／OFF”开机键，所以单是小贝贝就有 7 键、6 键、5键三种。它们的主要区别就在于“开机”键和“电源”键上，有些是将电源键和开机键合二为一，更有方案是将耳机电路与开机、电源电路合在一起，就是当用户插入耳机后，由耳塞的金属导通同时代替了电源开机键闭合的作用。

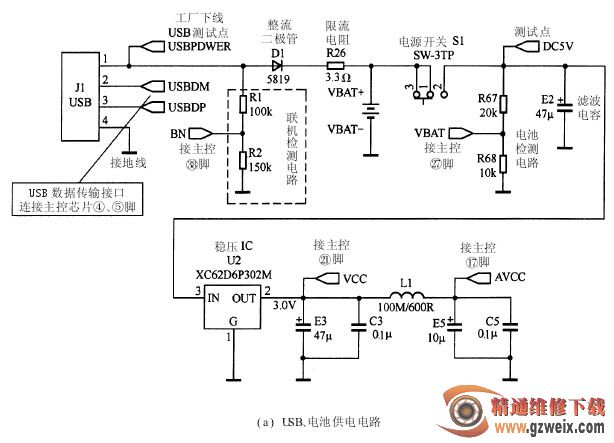

因 MP3 电源供电有电池供电和 USB 供电两种方式，所以下面将电源电路、开机电路和 USB 电路一起讲解，见图 1 所示。
图 1 所示电路中，整流二极管 D1 如果被击穿了，开机时会显示充电，但按“PLAY”（播放）键不能正常开机，不能连机，因为无法为主控芯片加载电压。如果USBDM 或 USBDP 虚焊、脱焊或电阻 R1 损坏，也会出现不连机或无法上传、下载文件的故障。
稳压 IC（U2）实际上是一个组合二极管，当 U2 引脚电压正常，而 VCC没有 3 V 电压时，可考虑是 IC 损坏或电容损坏，并会影响到主控、FLASH、屏、FM 等。应检查 VCC处是否短路，并在 VCC处外接 3 V 电压，检查是哪个元器件发热，同时接电流表观察电流变化
。
小贝贝按键开关如图 2所示。
按键是由主控芯片来定义的。对于拨动开关，在拆装机时，要注意保管好按键，而且不可太用力，以免损坏按键。
