车载MP3 采用的都是单色屏或双色 OLED（有机发光显示器）的小屏幕，所以其采用的主控芯片并不需要像 ATJ-2135 这样的高端主控芯片。目前采用较多的车载主控芯片是炬力较低端的 ATJ-2063 或ATJ-7513。车载 MP3 在原理上并不比普通 MP3 复杂，主要是增加了车载 12～24 V 电压转换至 5 V 电压的电源稳压电路和 FM 发射电路，其他电路大致相似。

因车载 MP3 采用 12～24 V 车载电源，加之汽车的移动性，特别是目前一些低端厂家生产的车载 MP3 产品，往往因电源故障而损坏。车载 MP3 最大的特点是：内置了 FM（调频）发射器芯片，因选用的 FM 发射芯片性能不同，导致信号发射、接收以及抗干扰性能不同，有时会导致有杂音或接收不到信号，播放正常但无声音等。下面以采用捷顶 FM 发射芯片 AS6001 的车载MP3 JC_BCM6302(ATJ-2063)_V2_0 原理图为例，从电路原理方面重点介绍 ATJ-2063 主控芯片、电源电路、FM 发射电路、红外遥控电路等电路原理，以及其常见的故障现象与维修技巧。

1.ATJ-2603 主控芯片脚位定义

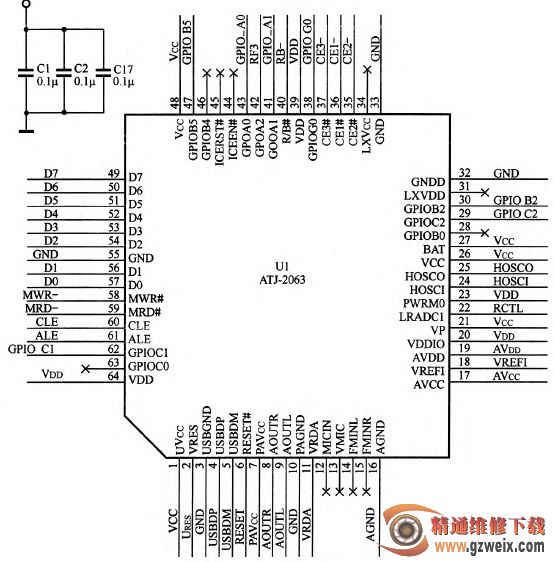

（1）主控芯片 ATJ2603 引脚电路图见图 1 所。

（2）ATJ2063 脚位定义如下。

①脚：VCC，数字电源，主供电 3 V，由 65Z 3 V 稳压二极管输出。

②脚：URES。

③脚：GND，USB电源接地(负极)。

④脚：USBDP，

USB 数据总 线 正极。

⑤脚：USBDM，USB 数 据 总 线 负极。

⑥脚：RESET，复位信号 (复位电路)。

⑦脚：PAVCC，功 率放大器的电源。

⑧脚：AOUTR，音频右声道输出(耳机电路)。

⑨脚：AOUTL，音频左声道输出(耳机电路)。

⑩脚：GND，功率放大器地。

11脚：VRDA，旁路电容器(0.47～1 μF)。

12脚：MICIN，MIC 电路信号输入端(交流电)，此功能无。
