3.以代码的方式显示保护信息

飞利浦彩电大多采用这种显示方式，进入屏幕显示状态后，在屏幕显示的主菜单上，以数字代码的方式显示曾经发生故障的集成电路，且该代码与指示灯闪烁的次数代表的故障部位意义相同。要了解该保护信息，需要掌握进入故障显示状态的方法，还要了解故障代码代表的集成电路。

如飞利浦 C8AA 机芯具有 I2C 总线自检功能，当被控电路发生故障时，采用指示灯闪烁方式和屏幕自检显示提供故障自检信息。当能正常开机时，打开电视机后盖，按下操作面板上的“测试”键，电视机即可进入维修调整状态，屏幕上显示主调整菜单，如图3 所示。

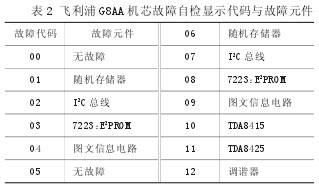

主菜单中的“DIAGNOSE”为故障代码查询子菜单名称，进入该子菜单，即可显示“ERR×××××××××××”微处理器记录的发生故障的电路代码，其中第一个××表示最后一次检测到的故障代码，最后一个××表示第一次检测到的故障代码；如果不能进入开机状态，有的机型还以指示灯闪烁的次数报告故障部位，其指示灯闪烁的次数报告的故障部位与故障代码表示的故障部位相同。G8AA 机芯指示灯闪烁次数和屏幕上显示的故障代码见表 2 所示。

4.以彩条的方式显示保护信息

松下彩电大多采用这种显示方式，进入屏幕显示状态后，在屏幕的左侧，显示各集成电路的工作状态的同时，在屏幕的下方，以彩条的方式显示保护信息。彩条的颜色为黑色或黄色时，表示电路正常，其他颜色表示有集成电路发生故障。

如松下 E3 机芯背投彩电具有故障自检显示功能，故障自检显示的方法是：正常电视收看状态下，按遥控器上的“定时关机”键和背投控制面板上的“音量减”键，即可进入故障自检状态。进入故障自检状态后，频道号码自动回到 1，屏幕上显示自检相关信息如图 4 所示，供维修时参考。屏幕上主要显示以下三种信息。

屏幕的左侧以代号方式显示自检信息。集成电路的代号代表的集成电路如下：

NVM：存储器 ICl211，WG／NI：德国立体声和 NICAM丽音解码电路 IC2001，VCJ：主画面处理电路 IC601，PIP：画中画处理电路 ICl605，AV：AV／TV 转换电路IC3001，VCJ2：副画面处理电路 IC0601，Y／C：梳状滤波器 Y／C 分离电路 IC5501，TNRl：主调谐器 TNR001，TNI：{2：副调谐器 TNR002。

集成电路后部显示自检结果，显示“OK”表示正常，显示“NG”表示不正常。

屏幕的下部以彩条的形式显示保护自检信息。显示黑色或黄色彩条表示电视机工作正常；显示其他颜色彩条，表示电视机曾经发生过流、欠压故障。在故障自检状态下，按遥控器上的任意键即退出故障自检状态。
