2总线调整内容
    夏普LCD-20B10A液晶彩电总线系统调整模式的内容如下：
     调整完成过程：设置－打开电源－调试模式（遥控）－负偏置、对比度、TAMP、白平衡的调整（CUT OFF及GAIN）。
    【初始化】
     1）将IC2001 （MCU）的81脚和82脚接地，然后接通电源。
     2）请确认机器尺寸为20in。

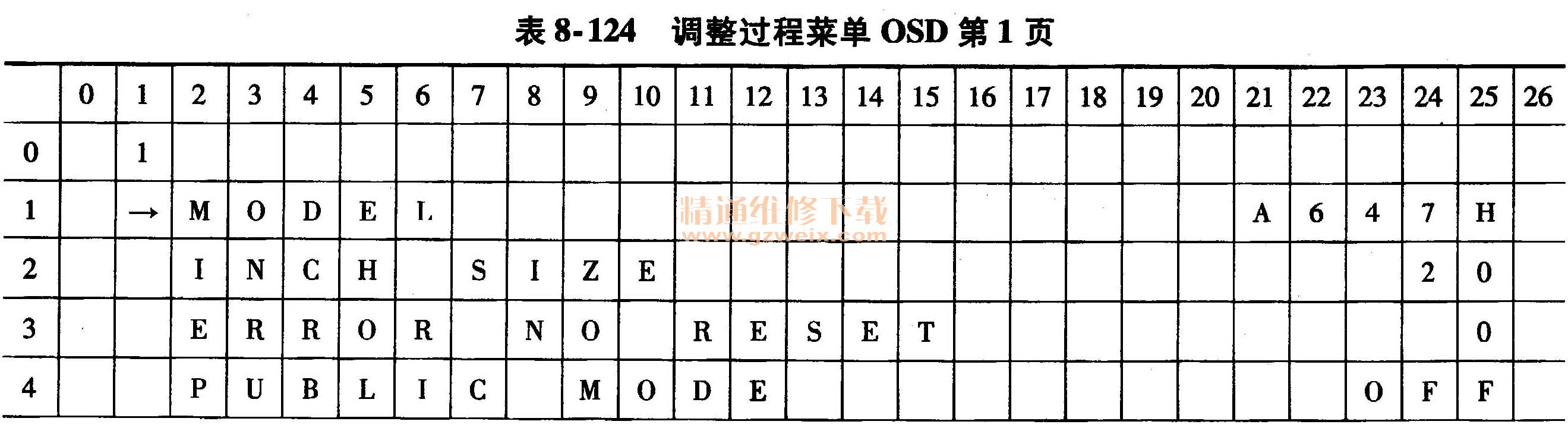

     3）选择机种名为“A647 H”。调整过程菜单OSD第1页的画面，表8-124。


    【调整】
     1．对象偏置调整
     触发FLICKER确认用内部测试画面；将指定夹具移至画面中心；用示波器观测夹具输出；将调试过程第2页的“COM BIAS”波形峰峰值调至最小。
    2. TAM P调整
    接收PAL标准彩条信号；当第2页的“Y”项的最大值不在下表所列的范围内时，请调整这一页的“PALTAMP9”项：机种（MODBL）A3 KL20810A、设定值（PAL）155－158。参考调整过程菜单第2页的画面，见表8-125。

     3. 白平衡调整
    调整方法：RGB CUTOFF2调整至白40％后，RGB-GAIN调整至白80%。
    测试信号调整：输入信号是生成画面左白80% （191阶调）、右40% （92阶调）的DVP内部信号，调整值为调试过程第3页的“RGB RCUTOFF'，和“RGB-GAIN”数据，见表8-126。

    主调整法：GAIN RGB. GAIN G设定为0、RB可变调整范围士128: CUTOFF RGB CUTOFF2 G
    设定为0、RB可变调整范围士128。数值上取MINOLTA CA-210的值。
    【出厂设定】
    1．出厂设定方法

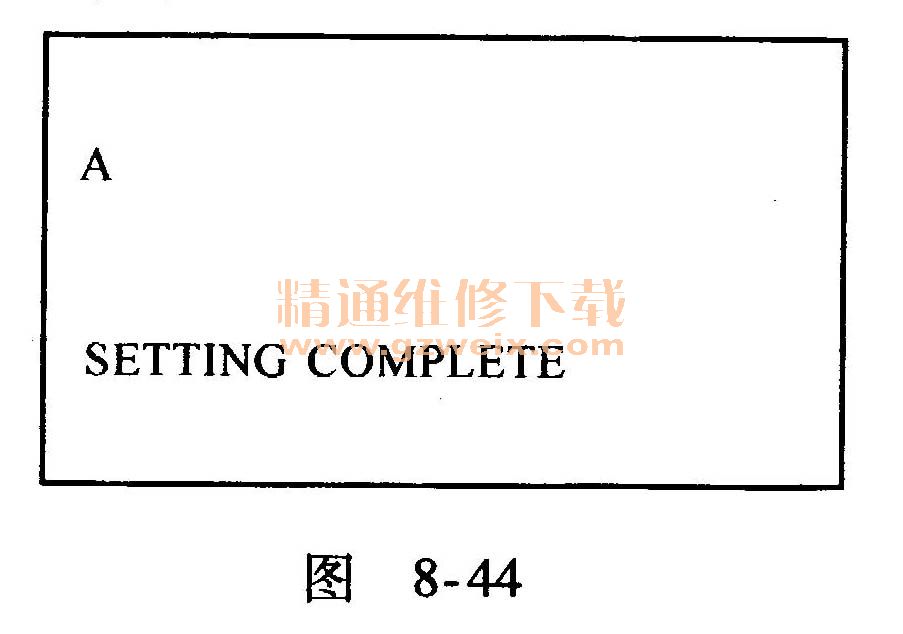

    使用调整遥控器进行出厂设定：按住调试遥控器的“出厂设定”键不放，对话框左上处出荷设定3时出现“A”为正确。数秒后，对话框中央显示“SETTING COMPLETE”的字样，如图8-44所示，表示设定完毕。

     2．出荷设定内容
    出荷设定内容见表8-127。

    【灯故障检测】
    1．功能描述
    液晶彩电当灯和灯线路有故障时，出于安全能自动关闭的功能。如果灯和灯线路有故障，或有其他的故障发生时，并且灯故障检测在执行时，将发生下列情况：
（1）打开电源5s后，电视机MAIN单元关闭，电源指示灯由绿变红。
 （2）如果情况1连续发生5次，电视机将不能被打开，电源指示灯保持红色。
    2．对策
（1）关闭灯故障检测时检查，如果由于灯故障，电源已经关闭5次，打开电源开关并同时按下“INPUT”和“VOL-”键，电视机设置将复原到电源“K”模式。在这种情况下，同时按下“VOL-”和“CH-”键，出现调节程序模式。这种操作能检测灯或灯线路中的故障，检查调节程序的“ERROR NO RESET”是否是1或者更多，如果是1或更多，说明灯故障检测在执行。
    （2）设灯故障计数：确认灯或灯线路正常后，重设灯故障计数，选择调节程序“ERROR

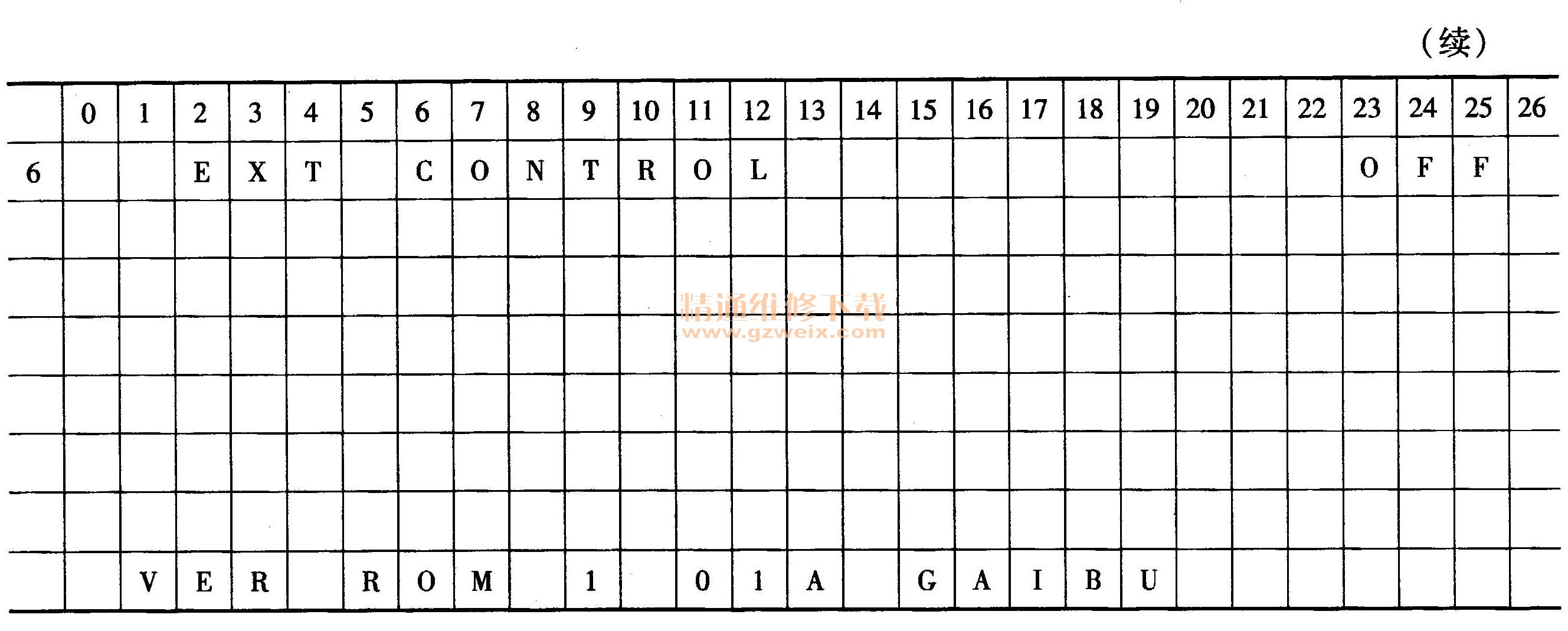

NORESET"并使用“LEFT”或“RIGHT”指针来设置数字为零，见表8-128，表中第25列与第3行交叉的数字5即是故障计数，该数字复位为0。最后，确认故障检查不工作。

    【调节程序中的检测模式】
    IC1201 （LCD控制器）检测模式。
    1．获得检测模式
    调出调整程序模式，选择第4页“DVP”，并按下“ENTER”按钮，接下来选择第1页第2行的“DVP TEST PATTERN”变黄，用“RIGHT/LEFT”指针获得检测模式显示。
    退出检测模式，在“DVP TEST PATTERN”设置中输入0即可，即使按下“RETURN UP/
DOWN”按钮，屏幕仍然显示检测模式。要取消检测模式需要关闭电源，再次打开电源时，将显示正常模式。
    2．检测模式显示
    进入检测模式后，屏幕显示的检测模式测试信号，CVP检测模式有22种不同的类型。
