第9章 公用通道维修
为便于读者对信号处理板电路有一个整体的认识，本章仍以海信LCD3201液晶电视机的公用通道／伴音板为主线介绍，同时对其他的典型类型进行简介。
9．1公用通道的精解
液晶电视机公用信道的任务与CRT电视机基本相同，即接收RF射频信号并变换为视频信号和伴音信号。目前液晶电视机的公用通道有两种电路结构：中频一体化高频调谐器、高频调谐器＋中频通道。
9.1.1中频一体化高频调谐器式的公用通道
中频一体化高频调谐器，又称二合一组合型高频调谐器、一体化数码调频调谐器，其外型与普通高频调谐器相似，在液晶彩电中应用广泛。

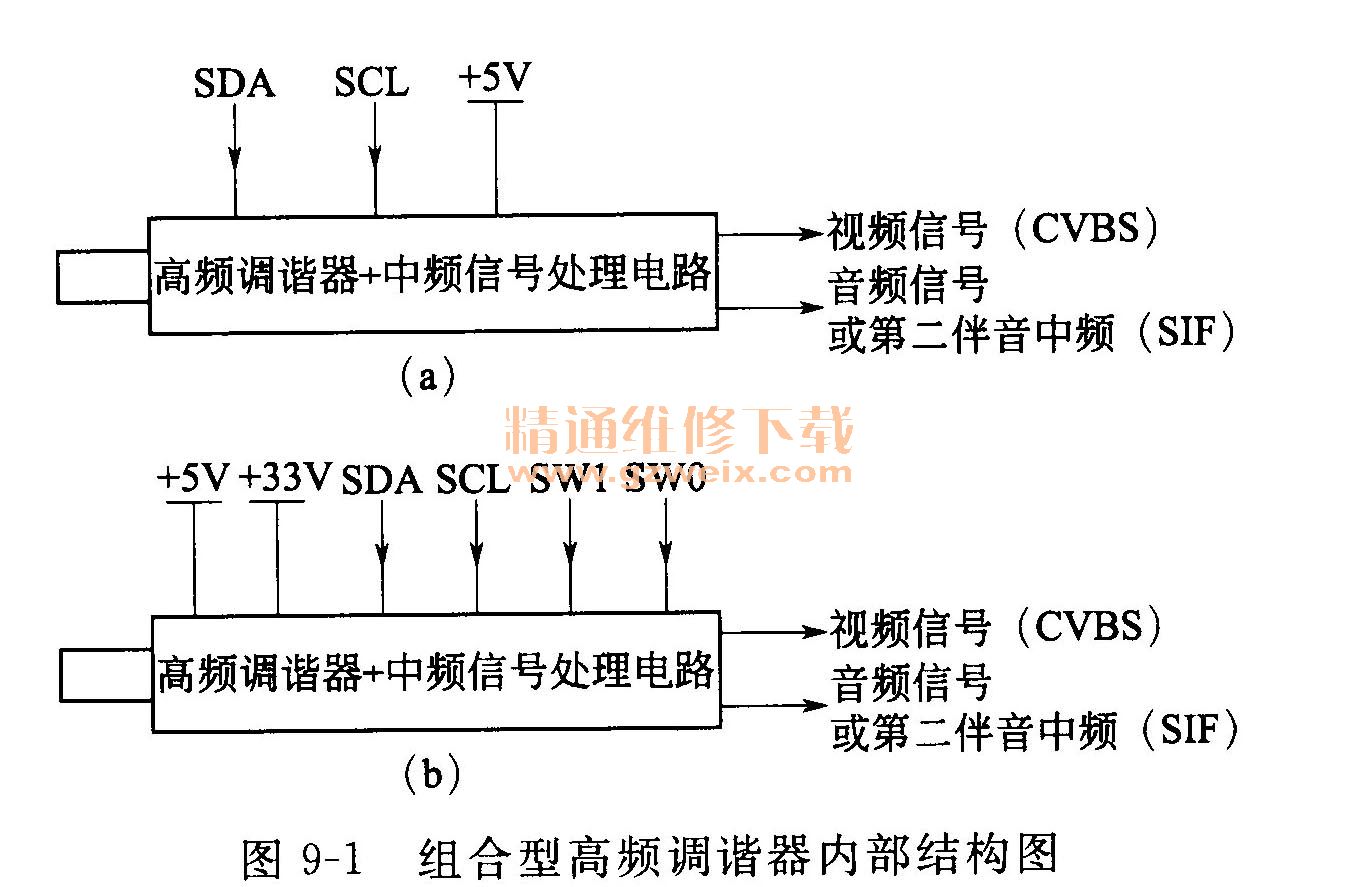

图9-1是中频一体化高频调谐器的内部框图及工作条件。其内集成有频率合成式高频调谐器、中频信号处理两部分电路，输入的是RF无线电频率信号（俗称射频信号），输出的是全电视视频信号CVBS、第二伴音中频信号SIF或音频信号AUDIO。
中频一体化高频调谐器的工作条件肯定包括：＋5V供电、总线控制信号SDA和SCL。有的则在上述基本还要增加＋33V供电、幅频特性选择控制信号SW0和SW1。
经验
因高频调谐器的价位低、易于购买，且内部器件体积小，不便于检测和拆装，损坏后一般直接更换，不进行修理。所以，这里不对其内部结构和工作原理进行介绍。
（1）海信LCD3201彩电的公用通道

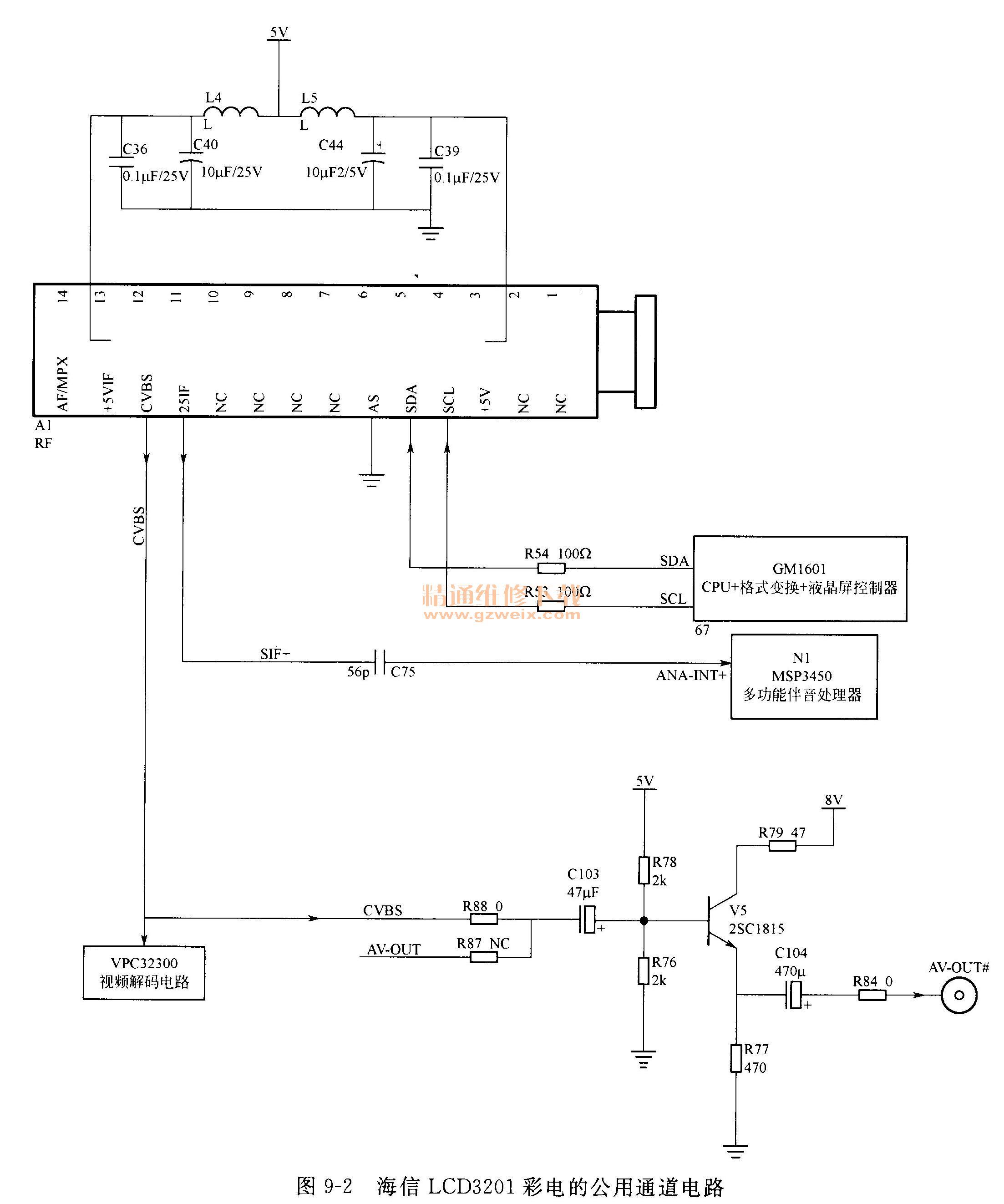

图9-2是海信LCD3201液晶电视机的公用通道电路，采用二合一组合式高频调谐器A1/RF。其工作条件包括＋5V供电、SDA和SCL总线信号、AS总线地址选择。
当Al/RF中频一体化高频调谐器的3, 13脚得到＋5V电源就启动工作，按4, 5脚SCL, SDA 12C串行总线输入的调谐、波段控制信号，选中用户想收看的节目，依次进行高频／中频放大及检波后，由12脚输出全电视视频信号CVBS，由11脚输出第二伴音中频信号SIF＋。前者除送视频解码电路外，还经V5放大后由AV-OUT接口对机外输出，后者送伴音板电路继续处理。
（2）长虹LS10机芯的公用通道

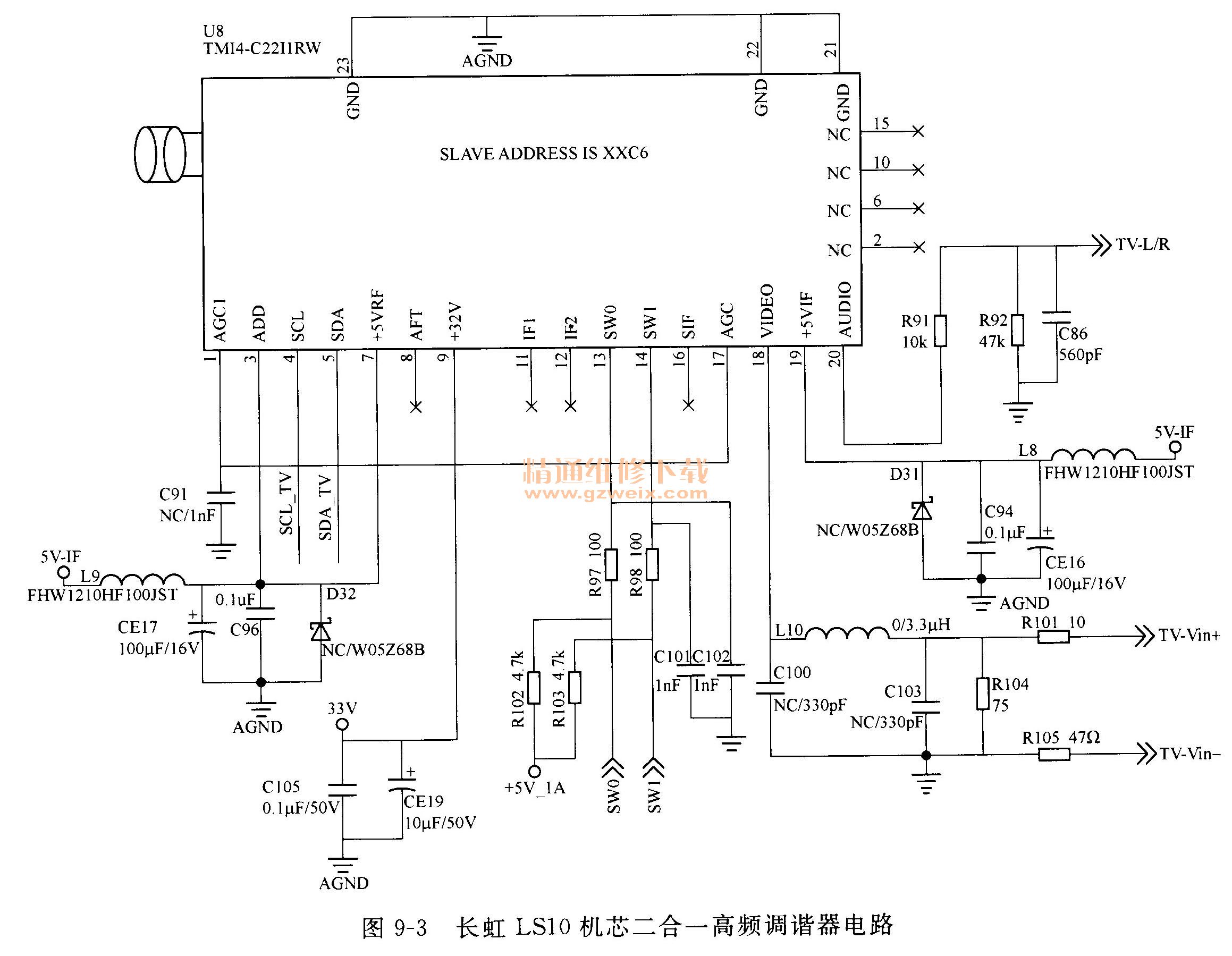

图9-3是长虹LS10机芯的公用通道电路。U8是中频一体化高频调谐器。其工作条件包括两路＋5V供电、一路＋33V供电、一组SDA和SCL总线信号。对于伴音信号来讲，还包括SWl, SWO制式切换控制信号。
当U8满足工作条件时，就会在总线的控制下，对RF无线电波的电视节目进行选择及处理，还原出视频信号、音频信号，分别由18脚、20脚输出。
经验
用户在菜单项中切换伴音制式在4.5MHz、5.5MHz、6.0MHZ,6. 5MHz轮流变换时，这两个脚电压应至少高低变换一次。
9.1.2高频调谐器＋中频处理电路的公用通道

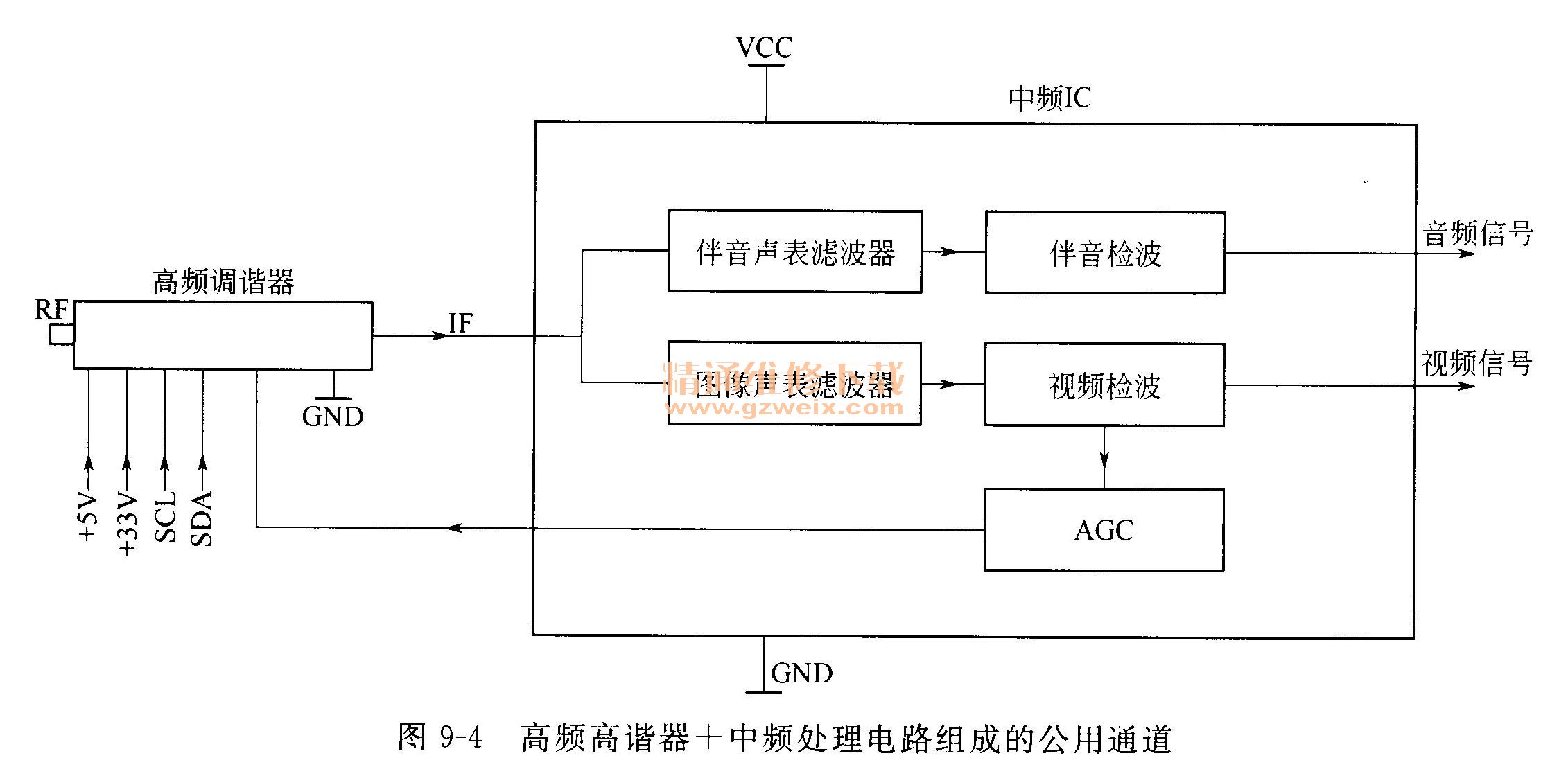

图9-4是高频调谐器＋中频处理电路组成的公用通道框图。这种结构的公用通道，有的采用专用的图像中频信号放大、视频检波、伴音检波芯片，有的采用非独立的芯片（与液晶显示控制芯片或其他芯片合为一体）。无论采用哪种芯片，其工作原理都是相同的。下面以专用中频芯片为例分析中频公用通道的工作。

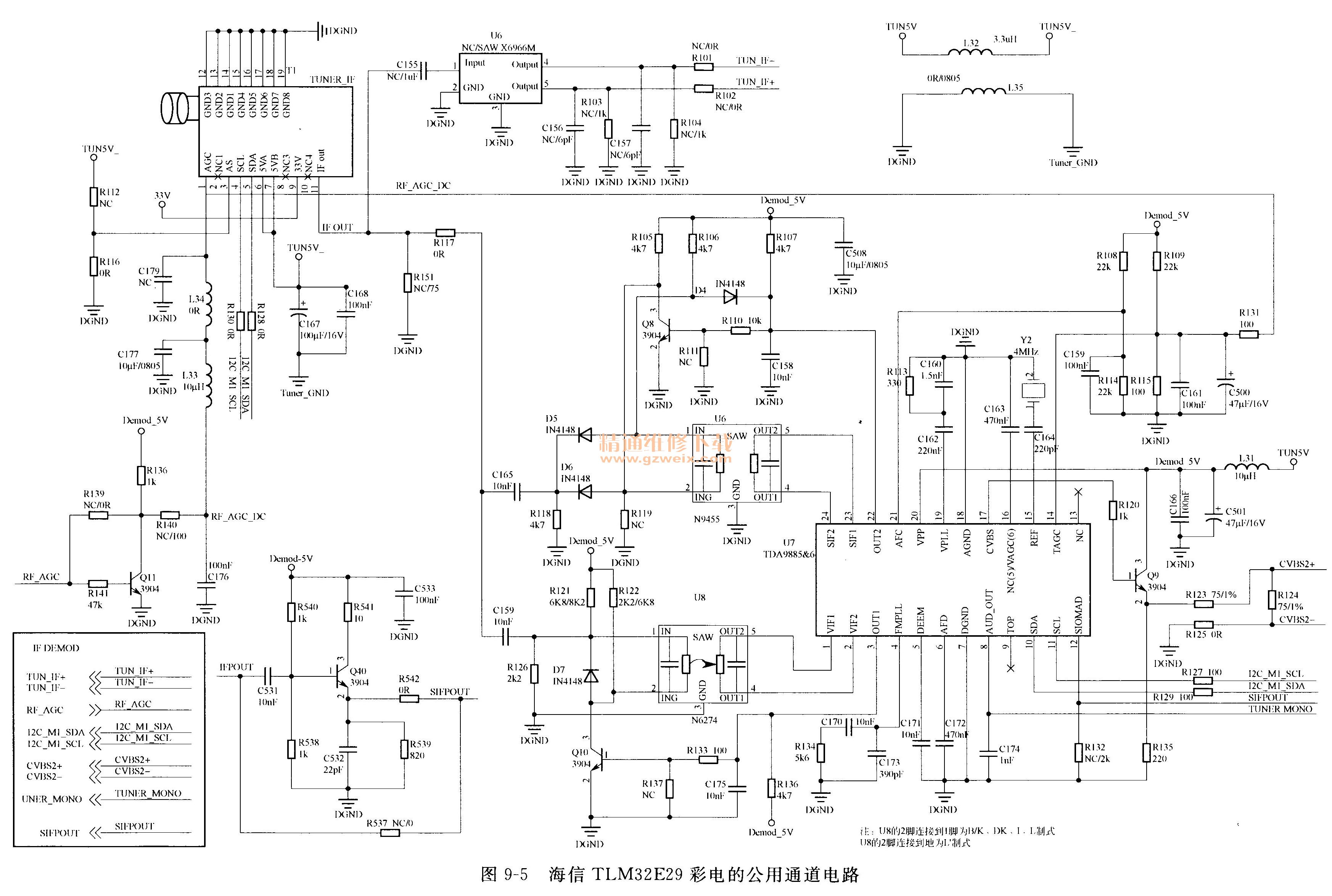

图9-5是海信TLM32E29液晶电视机的公用通道。包括普通高频调谐器 TUNER-IN,伴音声表滤波器U6 N9455、图像声表面滤波器U8 6274、图像中频IC TDA9885/6等。
（1）高频调谐器的工作
当高频调谐器TUNER-IF的6,）脚5 VA/B得到＋5V电源、9脚输入＋33V电源，内部的电路开始工作，按4, 5脚串行总线输入的调谐和波段数据，选中相应频率的电视节目进行相应的放大（具体放大量由1脚AGC脚电压决定，电压高放大倍数小、电压低放大倍数大）、检波等处理，形成IF中频信号由11脚输出。
IF中频信号包括38MHz图像中频信号、第一伴音中频信号。第一伴音信号的频率根据电视节目制式不同为31. 5MHz或32MHz, 32.5MHz, 33.5MHz。
（2）中频公用通道的工作
高频调谐器输出的IF中频信号，有两种处理方式：送主芯片处理、送中频通道处理。
①送主芯片处理方式高频调谐器输出的IF信号通过C155传输，U5 X6966M声表面滤波进行幅频特性设定后，形成38MHz图像中频信号和31. 5MHz的第一伴音信号作为IF信号由4, 5脚输出，送主芯片RTD2670，先还原出视频信号、音频信号，并继续处理。
②中频芯片处理方式高频调谐器输出的IF中频信号，也可以经R117分为两路：一路经C169送U8 N6274声表面滤波器，选择通过其中的38MHz图像中频信号，送TDA9885/6中频芯片的1, 2脚；另一路经U6 N9445声表滤波器选择通过其中第一伴音中频信号，送TDA9885/6中频芯片的23, 24脚。
TDA9885/6具备工作条件（20脚VCC得到＋5V电源，15脚基准频率的外接电容、晶体参数正确），就开始工作，对1和2脚输入38MHz图像中频信号进行放大及检波，一方面形成CVBS全电视视频信号由17脚输出，再经Q9放大后，通过插头送后级的彩色解码电路；另一方面形成能体现CVBS幅度的AGC电压由14脚输出，送给高频调谐器的1脚进行自动增益控制；同时还形成能体现38MHz中频信号频率的AFC电压体现在21脚，以自动调整内部的检波器工作频率，保证检波出的CVBS信号完整不失真。
另外，TDA9885/6还会根据10和11脚I2C总线输入的制式控制信号，对23, 24脚输入的第一伴音中频信号，依次进行选择、差拍混频后，形成第二伴音信号SIF（其频率为6. 5MHz或6MHz, 5.5MHz, 4.5MHz），一方面进行音频解调还原出单声道音频信号由8脚输出；一方面可以由12脚输出通过插头SIFP OUT送主芯片RTD2670进行音频解调。
TDA9885/6还会根据10, 11脚总线上的电视节目制式控制信号，由3, 22脚输出制式切换控制信号，控制U8, U7声表面滤波器的工作频率，以选择通过相应制式的中频信号通过。如电视机设置于PAL D/K制式（我国大陆电视节目制式），TDA9885/6的3脚输出低电平，Q10截止，其C极呈现高电平，D7导通，接通U的1,2脚，U8声表面滤波器工作在PAL D/K制式。
