第10章 伴音板维修
    液晶电视机的型号不同,伴音板的功能和电路结构可能不同,但大同小异。为了便于从整体上掌握液晶电视机的电路结构,本章仍以海信LCD3 2 01液晶电视机为例介绍伴音板的工作,以便于读者与第8章、第9章配合,从整体上了解液晶电视机信号处理电路的结构。

10.1伴音板的工作原理

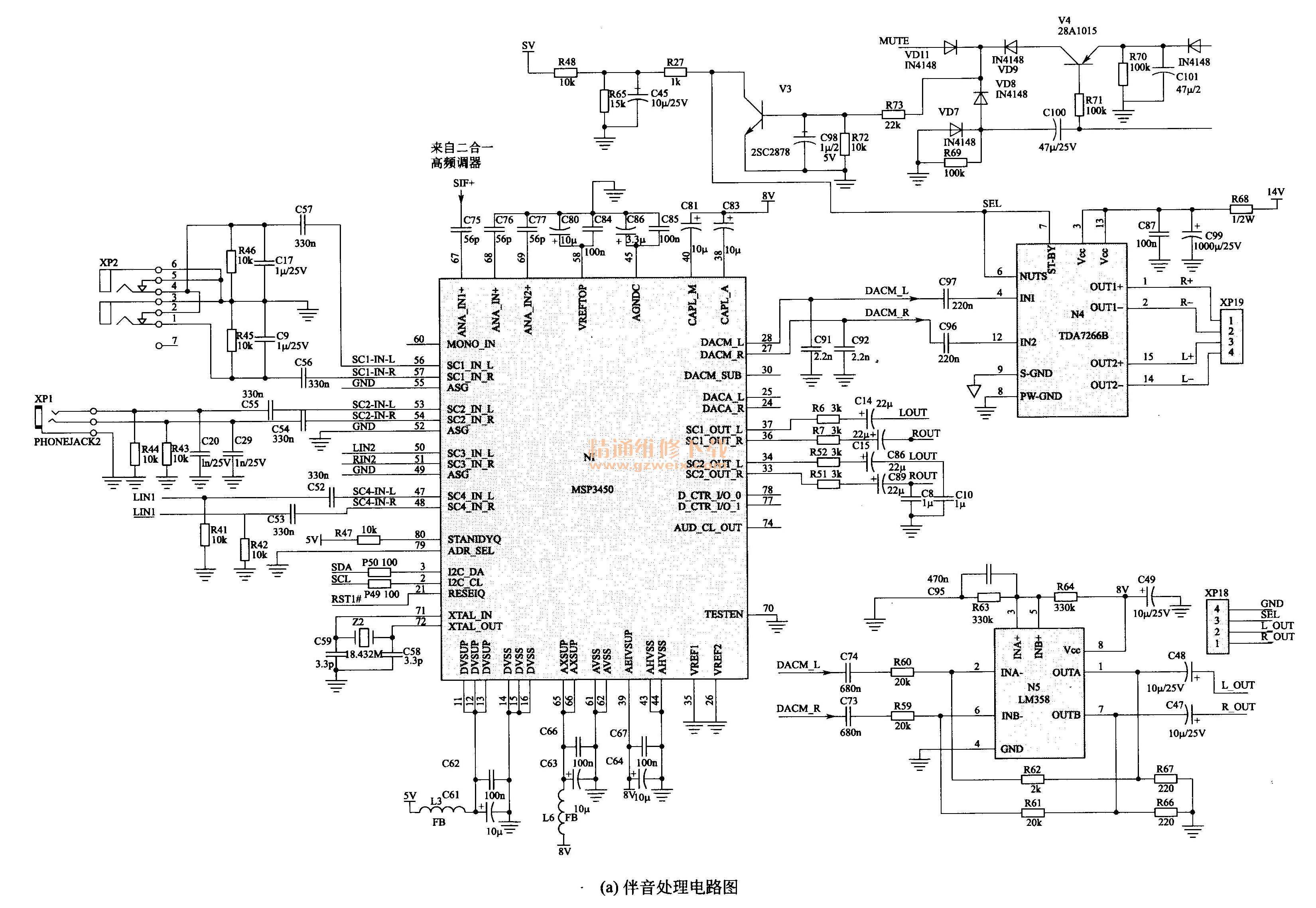

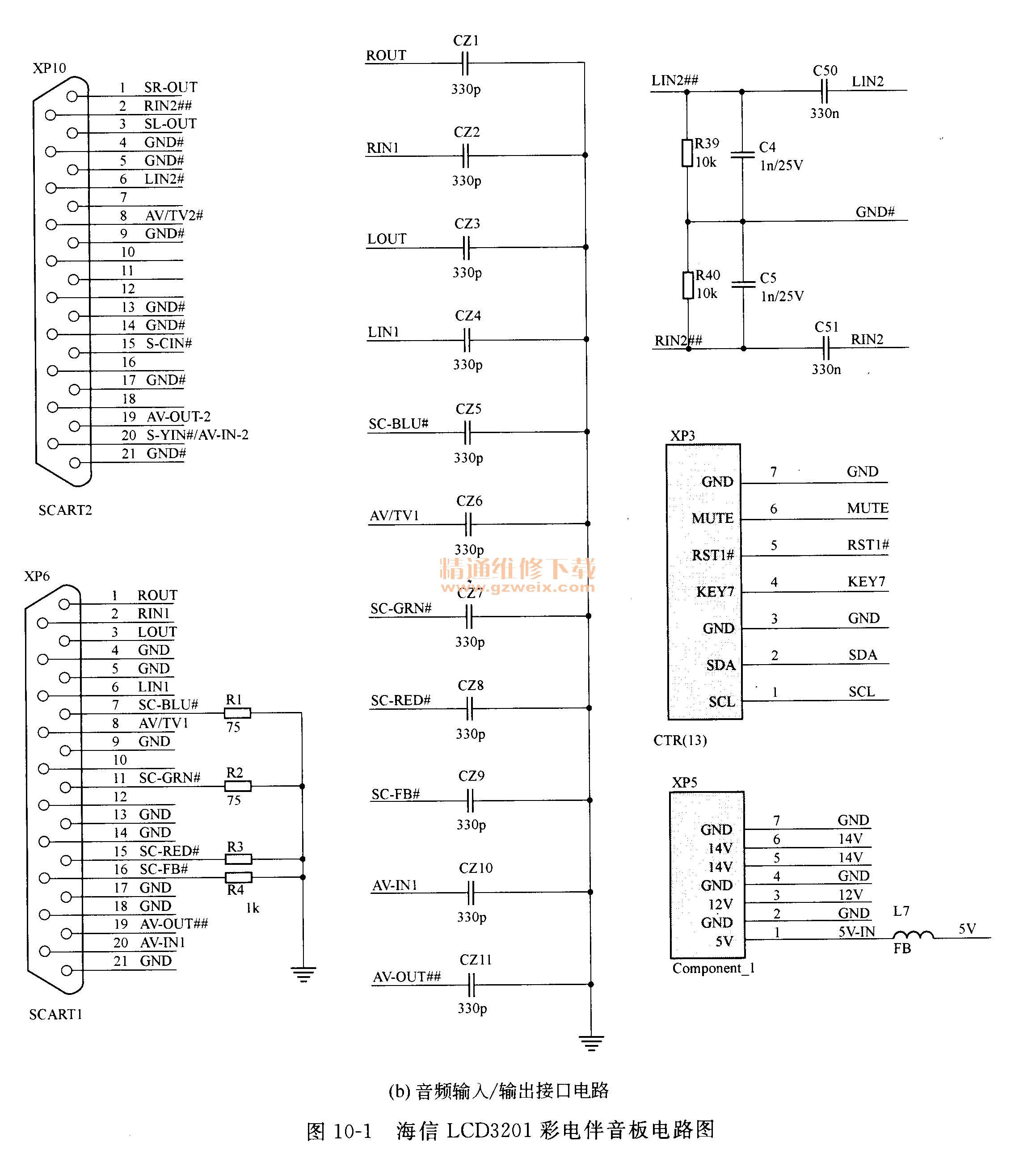

    图10-1是海信LCD3201液晶电视机的伴音板处理电路图。MSP3450多功能伴音处理电路芯片负责伴音信号源切换及检波,TDA7266B功率放大器负责左右两个声道音频信号的功率放大,LM358双运算放大器负责耳机音频信号的功率放大。
海信LCD3201彩电伴音板电路图
图10-1海信LCD3201彩电伴音板电路图2

(1) TV伴音处理电路
    当MSP3450的11脚和65脚得到5V电源、38脚得到+8V电源、71脚和72脚外接晶体振荡器件、21脚复位电压正常时,就满足了工作条件,内部的伴音电路开始工作,根据2, 3脚IZC串行总线输入的收看模式、伴音制式、音量、音效等控制信号,选择通过67脚输入的SIF第二伴音信号,并进行检波还原出音频信号,再依次进行音量、左右平衡控制调整后,由27, 28脚输出模拟的L, R左右声道音频信号分为两路:一路送TDA7266B音频功率放大器的4, 12脚被放大后,从1和2脚、14和15脚输出,通过插头XP19驱动左右喇叭发声;另一路送LM358运算器的2, 6脚,与3, 5脚的4基准电压进行相运算放大后,由1, 7脚输出相应幅度的音频信号,送耳机输出插口XP18。

(2)外部音频信号的处理
    MSP345。的56和57脚输入话筒左右音频信号、53和52脚输入耳机左右音频信号50和51脚输入AV2左右音频信号、47和48脚输入AV1左右音频信号。当电视机工作在非TV状态时,MSP3450会根据2, 3脚12C串行总线输入的电视机工作模式,选择上述某一路左右音频信号处理后,由27, 28脚输出,以后的处理同于TV伴音电路。
(3)静音控制电路
    ①遥控静音控制当用户按动遥控器上的静音键时,XP3插头的6脚MUTE输入来自主控芯片的高电平静音控制信号,通过VD11加至V3基极,使V3饱和导通,其C极为0V低电平,把TDA7266B的6, 7脚拉低至0V,通过内部电路将左右音频信号输入端短路,电视机无伴音输出。
    ②开/关静音控制由V4, C100, C101等组成,利用电容两端电压不能突变,只能性能变化的特性进行。开机时,+ 12 V→C100→VD18→R73→V3基极,此时由于C100两端电压为0V,会使V3的基极为高电平静音值,以避免喇叭开机时产生干扰声。开机后+12V对C100充满电后,停止对VD8供电,开机静音工作结束,同时+12V通过R80, VD10对C101充电至+12V待用。关机时,+ 12V电源消失,C101存储的电压对V4管的E极供电,C100存储的电压变为左正右负并通过R69放电外,还会使V4的B极电压变低,V4导通,其C极输出高电平,提供给V3的B极,实现关机瞬间控制。

10.2伴音电路的检修
(1)维修精要

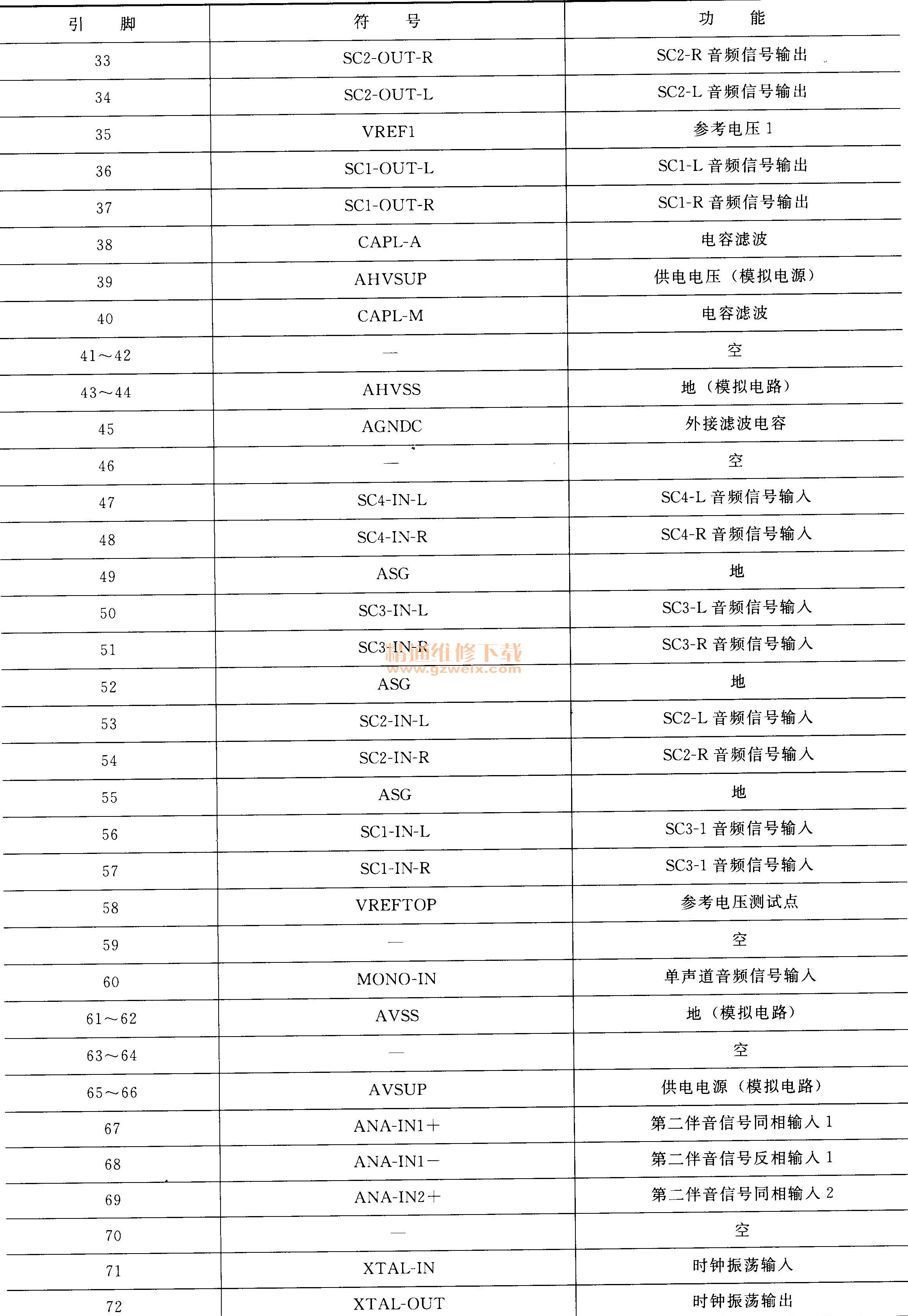

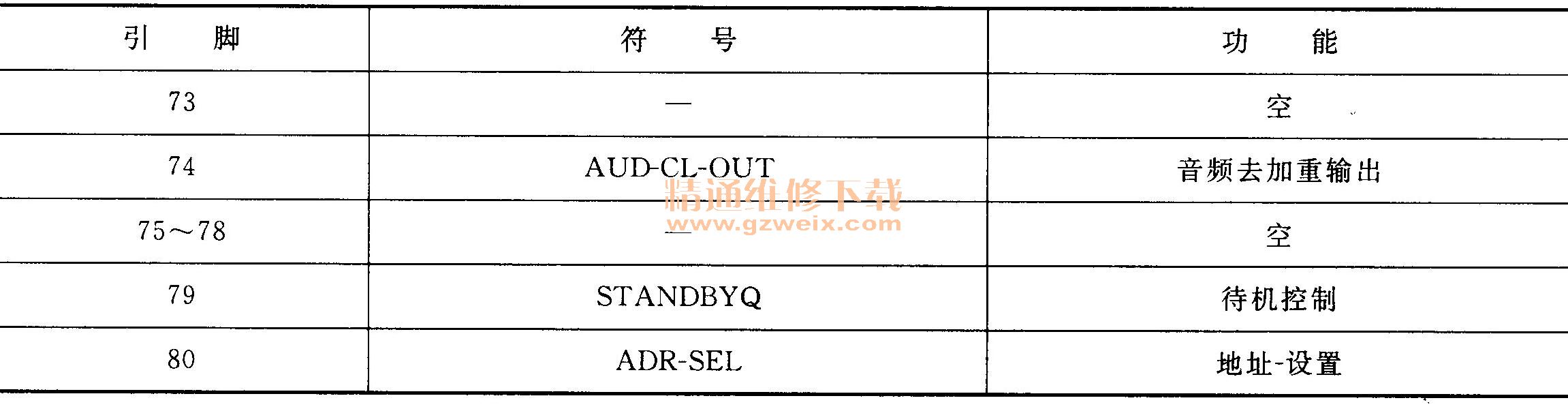

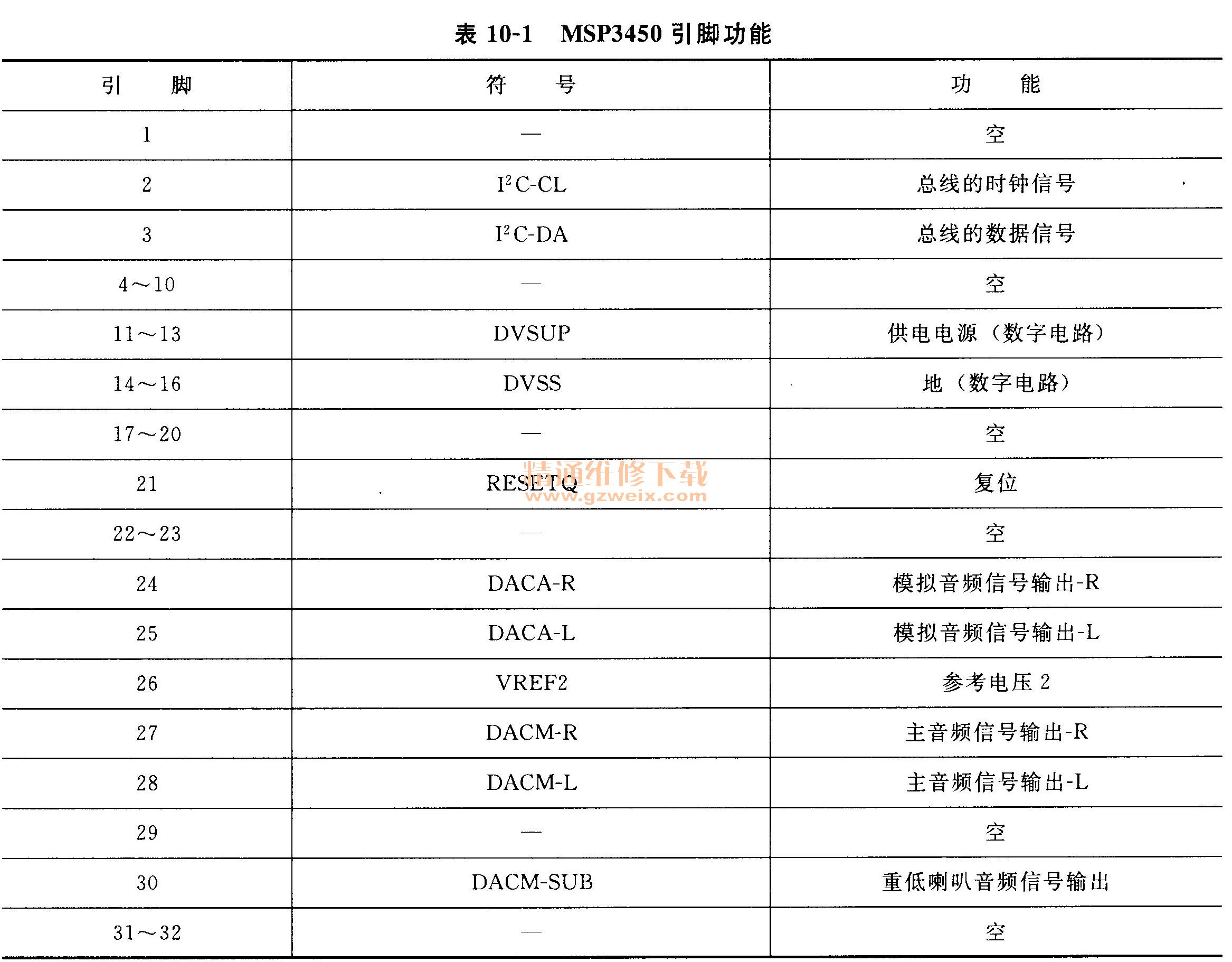

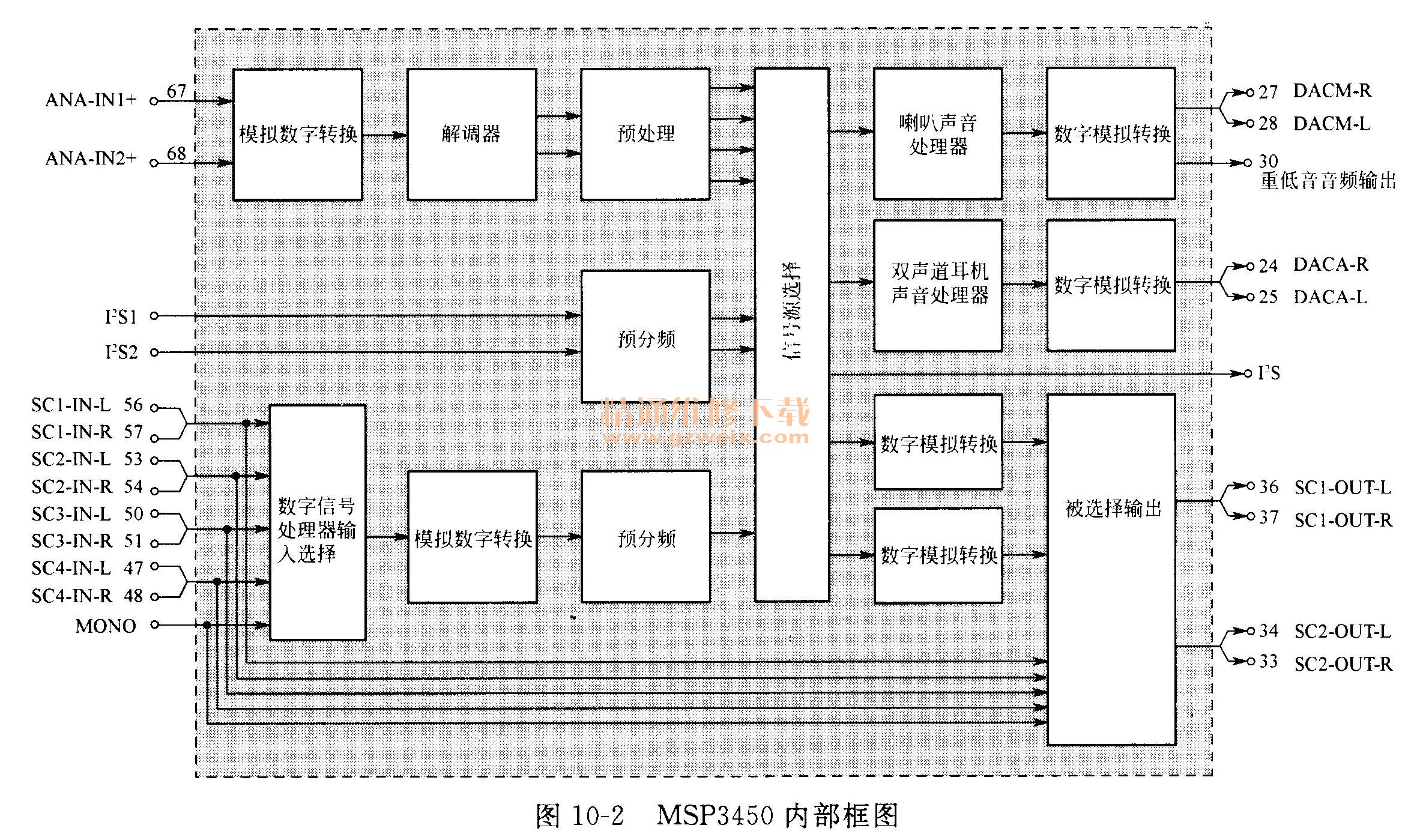

① MSP3450多重标准声音处理器图10-2是MSP3450内部框图,其引脚功能见表10-1。



该芯片是涵盖了全世界模拟的电视标准,以及丽音数字声音的标准电视声音处理器,支持模拟声音中频信号输入,还原出模拟音频输出。

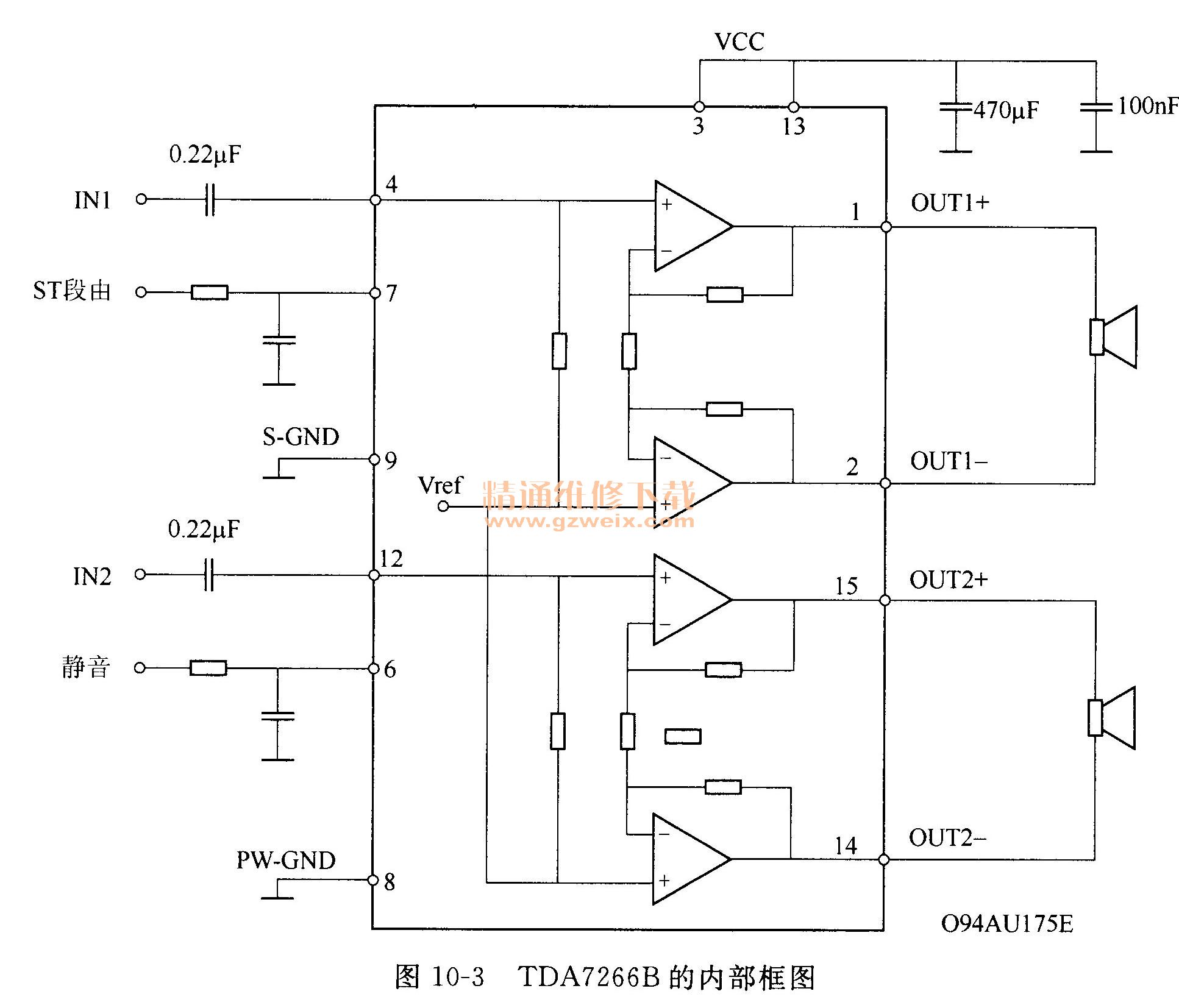

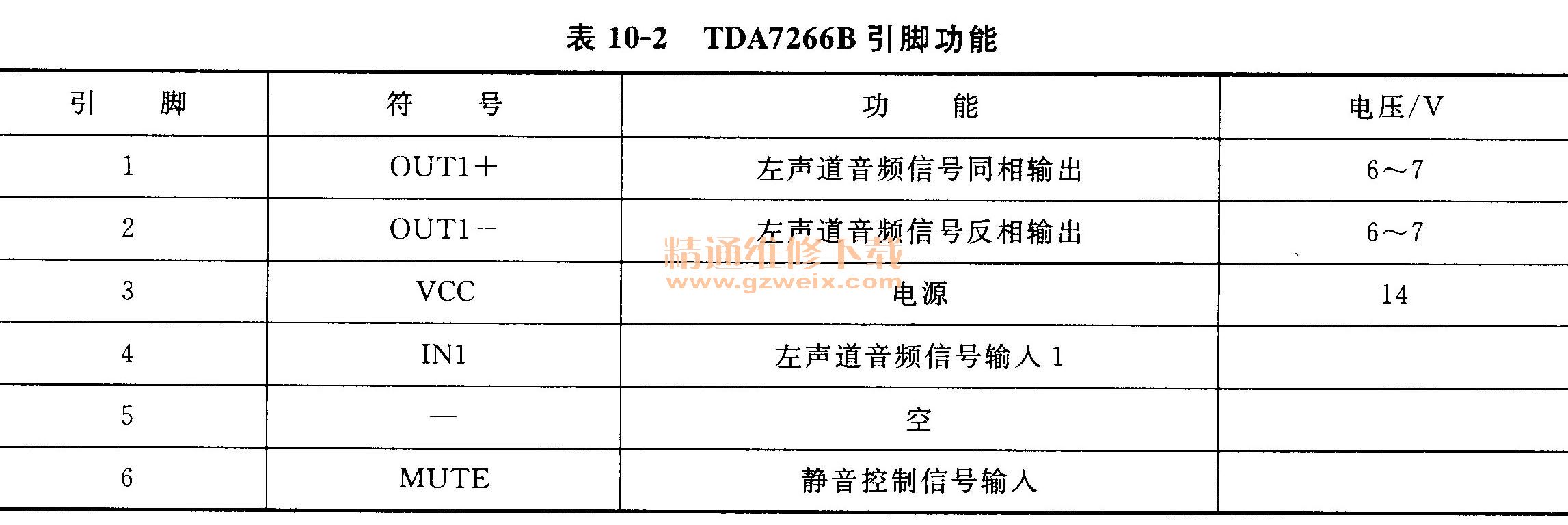

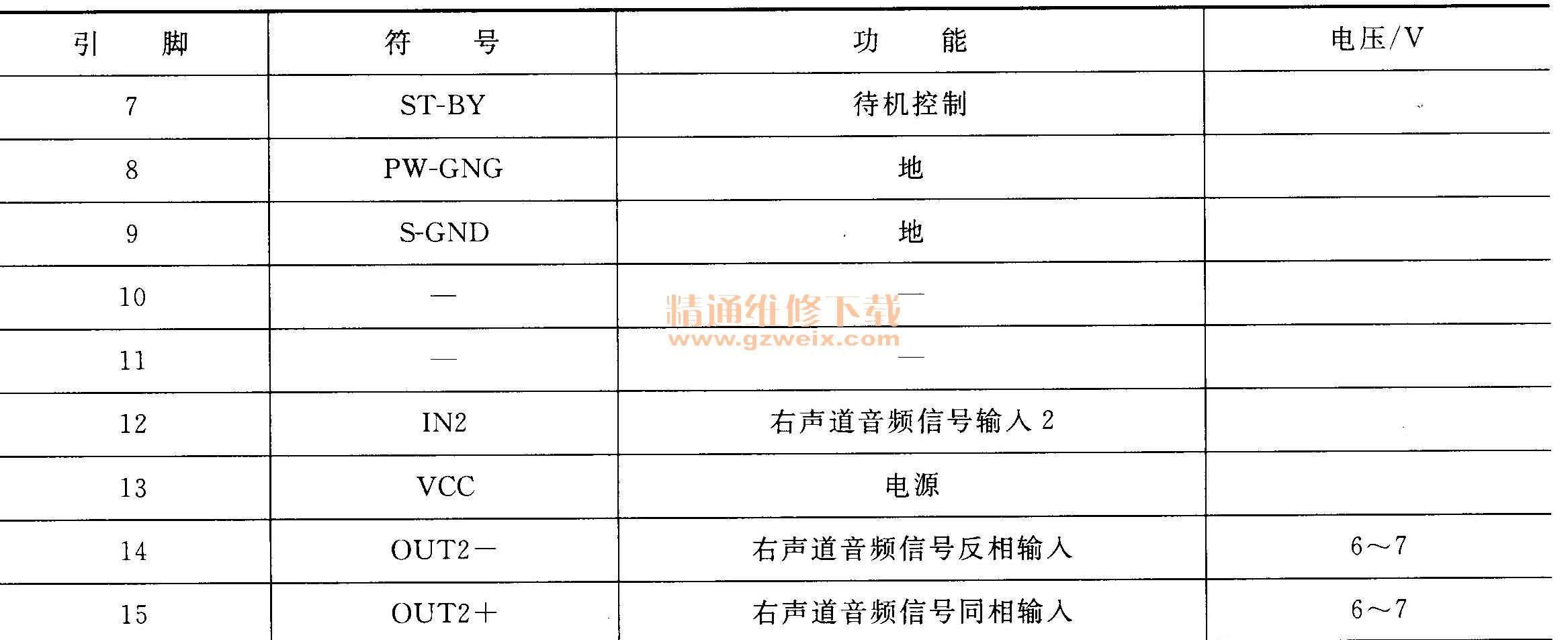

    ②TDA7266B 10+10W双桥放大器图10-3是TDA7266B双桥放大器内部框图,俗称伴音功放块。该芯片具有宽电源电压范围((6.18V)、外部元件最少、无输出耦合电容、无自举升压、内部固定增益,具有静音功能、短路保护、过热保护功能。TDA7266B引脚功能见表10-2。

TDA7266B引脚功能

 (2)伴音板的检修
    ①伴音功放的检修伴音功放块损坏引起的现象有:无伴音,伴音失真,伴音音小,一个声道异常,电源指示亮、不能开机,开机保护。伴音功放块的好坏判断方法如下。
    表笔分别碰触伴音功放块TDA7266B的4, 12脚音频输入端,如果左右喇叭分别发出“喀啦”声,说明该块能工作正常,并由此推理出其6, 7脚静音信号正常;如果喇叭无反映,说明该块不能对音频信号进行放大。
    也可通过测伴音功放块TDA7266B引脚电压来确定,先测3和13脚+14V供电,如过低可能是该块击穿,可脱这两脚电压再测试外围电压进行证实;其次测1和2脚、14和15脚输出端电压,这几个脚电压应为3脚供电电压的1/2左右,否则是该块损坏;然后测6和7脚静音控制端,应为高电平,否则是外接的V3静音控制管击穿或因故导通。
    ②多制式多功能伴音芯片电路的检修这部分电路损坏会引起无伴音、TV或AV某个模式无伴音、TV模式伴音失真、不能开机。其检修方法如下。
    在表笔碰触MSP3450的27和28脚音频输出喇叭发现“喀啦”声,但碰触67脚TV第二伴音信号输入或55, 56等伴音输入脚喇叭无反映时,判断该芯片没有正常工作。可依次测试下列引脚电压:11和65脚+5V供电,38脚+8V供电,71和72脚时钟振荡,对地均应有电压,两脚之间应有压差,查C58, C59击穿否,否则换晶体;测2, 3脚SDA和SCL总线电压。
    ③静音控制电路检修测TDA7266B功放块的6, 7脚静音电压,应随遥控器“静音”键的操作高、低电平变换。否则,说明静音控制电路有问题,可用此脚继续V3的B极电压,也可分别脱开静音控制二极管的VD8-VDll试机。
