经验

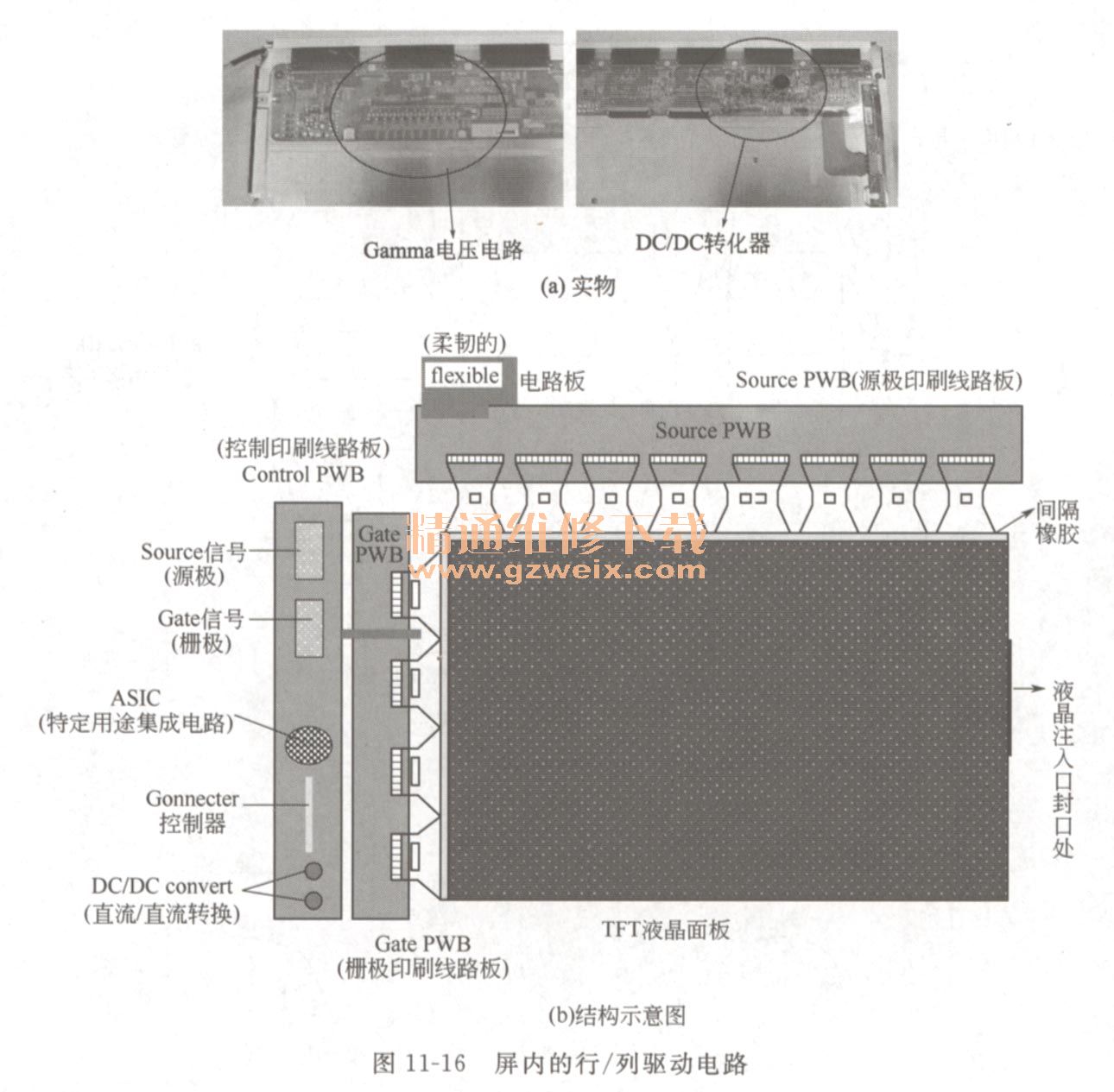

从实物上看，液晶屏组件内的源极驱动与栅极驱动外观一样，只不过栅极驱动电路是驱动横线，当其中一个源极驱动开路时，会出现竖带问题；一个栅极驱动开路时，会出现横带故障。

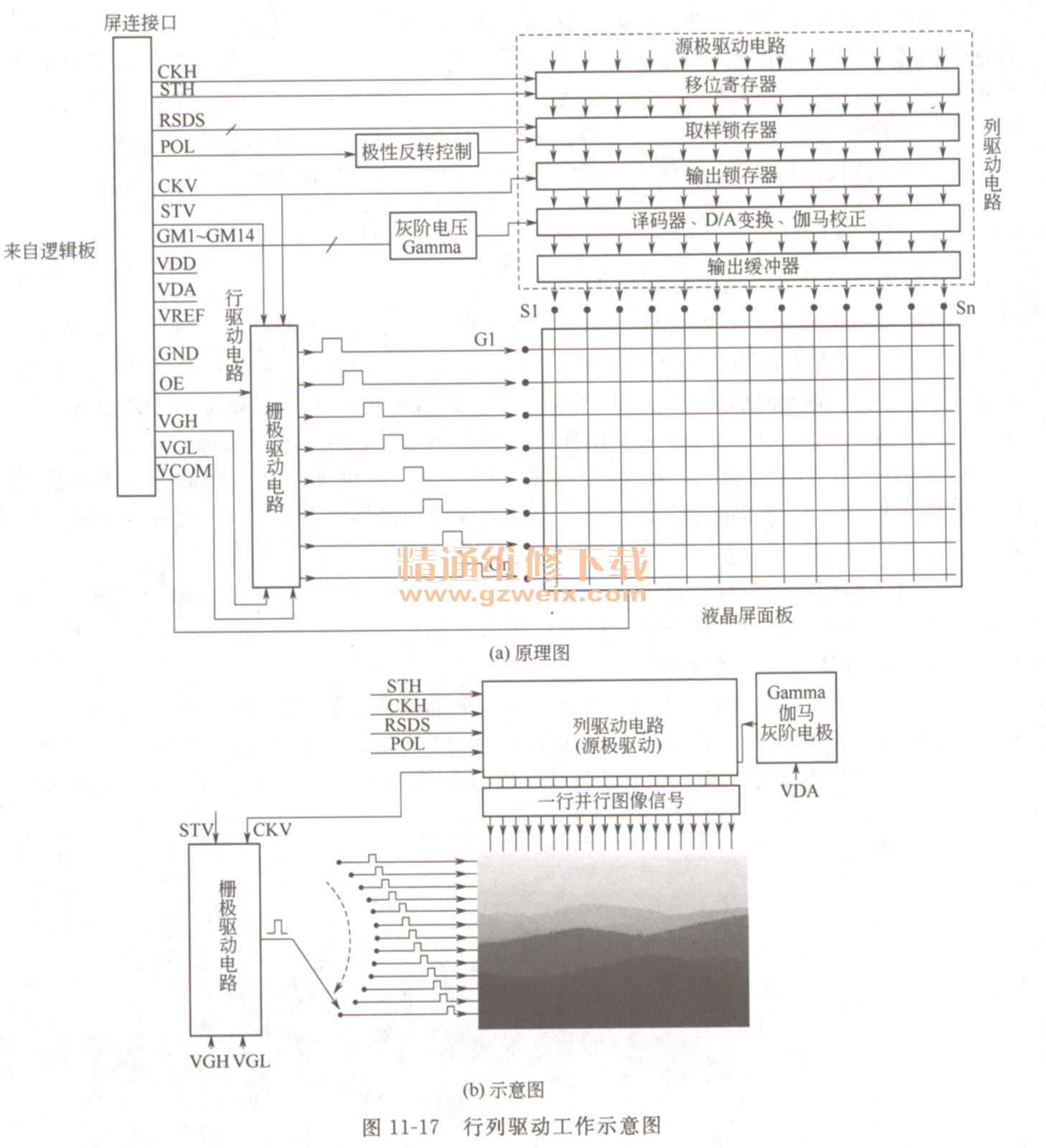

图11-17是行／驱动电路的工作示意图。RSDS是RGB像素信号，RON, ROP, RIN,RIP，R2N、R2P；GON、GOP，GIN、GIP，G2N、G2P；BON、BOP，BIN、BIP，B2N、B2P。
列驱动信号，即源极驱动板所需的信号，包括：CKH源极驱动器的时钟信号（数据的同步信号），STH行数据的开始信号，POL极性反转信号，GM1～GM14灰阶电压。
行驱动电路，即栅极驱动板所需的信号，包括：CKV栅极驱动电路的垂直位移触发时钟信号，STV栅极驱动电路的垂直位移启动信号，VGH （21V左右）TFT栅极打开电压，VGL （-5.6V左右）TFT栅极关闭电压。
（1）行（TFT栅极）驱动电路
行驱动电路，又称栅极驱动电路、扫描驱动电路。由水平移动装置寄存器在STV等辅助信号的配合下，产生一个逐行的由上向下的正触发脉冲，以便触发液晶屏该行电极线连接的所有TFT开关管，使其导通，使液晶屏列（源极）驱动电路送来的一排一排像素信号逐行向下“着屏”，排列组合成图像。
行驱动电路产生的逐行向下位移的触发正脉冲，要求有较高的电压幅度约＋25～＋35V，在脉冲离开电极线时，又要保证这一行电极线上的开关必须充分关断。那么在触发脉冲离开行电极线后，为了保证开关的彻底关闭，行电极线上的电压应为负电压，一般选取－5V左右。
经验
如果屏幕出现某种颜色垂直竖条成竖带，一般为相对应的竖带部分的TFT源极电路损坏，或TFT源极驱动的TAV与液晶屏接触不良造成，目前的维修工艺无法进行焊接。
（2）列马区动电路
列驱动电路，又称为TFT管源极驱动电路、数据驱动电路。这个电路向液晶屏列电极施加一个幅度逐步变化的电压OUT1～OUT384（像素信号电压），这个信号是由串行排列RSDS格式的图像数据信号经转换获得的，信号必须具有驱动液晶屏成像的如下特点。
①信号必须是以“行”为单位的并行信号。
②信号极性必须是逐行翻转的模拟信号，同一像素点相邻场信号是反相的。
③信号的幅度变化必须是经过伽马校正（Gamma）的符合液晶分子透光特性的像素信号。
伽马校正的过程是这样的：在源极驱动电路中，当像素信号经过一系列处理成为一行一行数字的像素信号，在行同步脉冲控制下由输出锁存器进入D/A变化电路还原成模拟信号的过程中，根据还原的像素所携带的亮度份量的信息（亮度的大小），由专门的伽马电压发生电路产生的经过校正的（按液晶屏透过率反向校正）电压幅度变化等级值非线性变化的伽马电压进行相应的赋值，使液晶屏重现的图像的灰度忠实于原图像的灰度。
11.1.3背光源
（1） CCFL冷阴极背光源的液晶屏组件
CCFL背光灯管如同日光灯管一样，其内部充满了氖气，要想让它发光，必须在其未点亮前产生1500V左右的高压来激发内部的气体，一旦气体导通后，则必须要有600～800V电压、9mA左右的电流供其发光，而普通的12V, 24V或者220VAC电压根本达不到其要求，因此必须升压。当背光灯管所有的发光条件都满足了，背灯管就能发光了。
图11-18是CCFL冷阴极荧光灯管内部结构，使用进口硬质玻璃和高光效三基色荧光粉，先进封接工艺制作而成，灯管内含有适量的水银和惰性气体；灯管内壁涂有荧光粉，两端各有一个电极。
当高电压加在灯管两端后，灯管内少数电子高速撞击电极后产生二次电子发射，开始放电，管内的水银或者惰性气体受电子撞击后，激发辐射出253. 7nm的紫外光，产生的紫外光激发涂在管内壁上的荧光粉产生可见光。

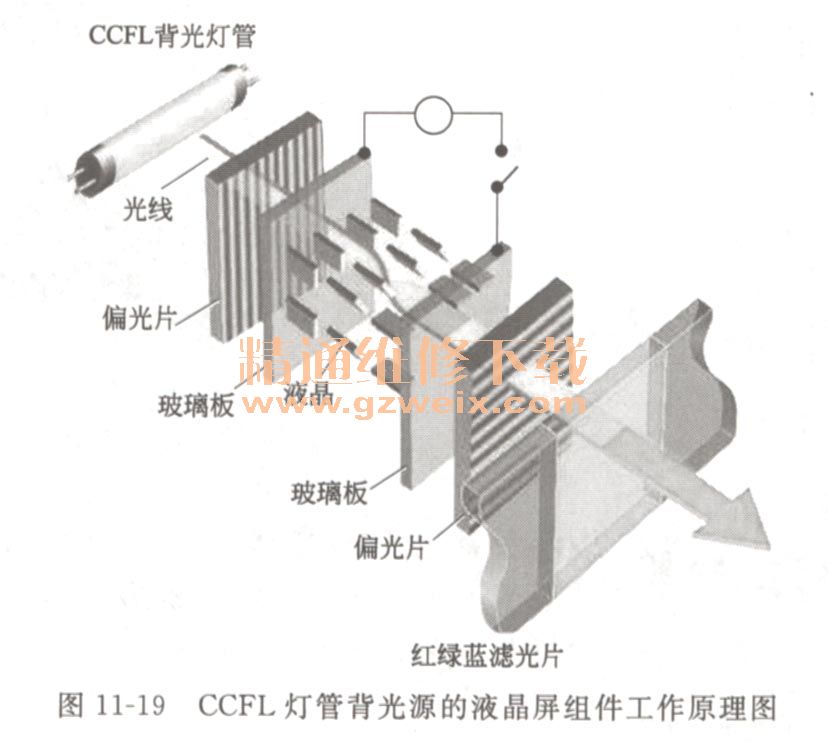

图11-19是CCFL灯管背光源的工作原理图。液晶受像素信号控制扭转相应的角度，并通过玻璃板的电极控制前后两个偏光片的扭转度，以控制背光灯管发出的光线穿透量，穿透偏光片的光线再经红绿蓝滤光片后，在液晶屏显示相应亮度及颜色的显示点，作为像素的内容。
经验
CCFL冷阴极背光灯管故障，主要表现是背光亮一下出现开机之后背光灭。这是由于灯管断开损坏，导致背光驱动保护。有时灯管没有完全断开，这时背光驱动就不会自动保护，这样就能够看到液晶屏上某个部分亮度明显比其它地方暗，但是图像整体显示正常。
（2） LED背光源的液晶屏组件
图11-20是LED背光源的液晶屏组件。LED背光源，就是LED发光二极管组成的发光矩阵。按LED背光源按发光的颜色分类有两种：RGB（红绿蓝）-LED；白光LED。
①白光LED背光源采用只能发出白色光线的LEI）光源代替原来的CCFL荧光管，可实现亮度动态调节、区域背光控制，也能实现很好的对比度，在色域范围上较普通CCFL液晶电视也有所提升，成本较RGB-LED背光源要低。
白光LED由于不像RGBr-LED那样需要涉及背光源的调光，因此在电路结构方面的要求相对不高。但是白光LED的光谱特性和RGB-LED相比还是有所欠缺的，这也导致此种LEI）电视在色彩表现上并不如RGB-LED电视那么优秀。
经验
白光LED背光管损坏，会出现屏局部暗影的现象，是由于背光驱动的其中一个出现故障或者线没有连好，造成控制对应区域的LED管不工作。
② RGB-LED背光源采用红、绿、蓝三种颜色的LED发光二极管，按要求排列成矩阵式。排列方式也有两种：1：1：1, 1：2：2。
1：1：1式RGB-LED背光源，是把红、绿、蓝发光二极管，按1，1，1的数量排列组合，即每个单元分别由1只红色、绿色、蓝色的LED发光二极管组成。
1：2：2式RGB-LED背光源，是按照1只红色、2只绿色、2只蓝色发光二极管，组成一个单元的背光源。这种组合方式能有效避免LED在发光效率上的差异，目前使用相对较多。
RGB-LED背光源，不是简单地代替CCFL光源。RGB-LED采用色序法（color sequential）技术，利用人类视觉暂留的特性，达到全彩的效果，因此可以取代彩色滤光片，同时跟随图像亮度控制LED发光亮度，可有效提高对比度，能耗更小。
RGB-LED背光源液晶电视机的优点主要体现在色彩表现力和对比度两方面。由于采用了RGB三原色独立发光元件，因此RGB-LED电视的色域范围大都能达到NTSC的120％以上，部分经过良好调教的机型甚至可以达到150％左右的色域范围，完全超越了等离子电视的水准。RGB-LED电视也可以支持背光区域调整技术，亮度调节更容易实现，因此在对比度方面，往往能够达到千万比一级的动态对比度，这对于提升电视的图像质量有着非常关键的作用。
RGB- LEI）电视虽然性能很优秀，但是也并非十全十美。第一是成本方面没有很大优势；第二是RGBrLED需要单独的调光电路和更好的散热结构，这也会在一定程度上导致电视结构复杂。
经验
RGB-LED背光源的一只LED发光二极管坏了，在整个屏幕上会相当明显，反之，白光LED发光二极管因为是旁射关系，可以均匀地补足某颗坏掉的LED，让整体状况看起来不会太差。
11. 2液晶屏组件的维修
（1）液晶屏组件的检修
液晶屏组件损坏产生的故障现象：白屏、花屏、黑屏、屏暗、发黄、白斑、亮线、亮带、暗暗带、外膜刮伤等。这些故障中相对而言较容易维修的是屏暗、发黄、白斑、外膜刮伤。其实就是灯管老化了，直接更换就行。
① 屏暗 其实就是灯管老化了，直接更换就行。
警告
换灯管要注意安装到位，避免漏光；处理背光，要注意防尘，否则屏点亮后就会看到灰尘的斑点了。
②屏发黄和白斑均是背光源的问题，通过更换相应背光片或导光板均可解决。
③黑斑如开机lomin左右消失，通常是液晶不良产生；如全屏有黑斑，一般是液晶长时间使用，其扩散板发黄所致，更换发黄的扩散板即可；如局部有黑斑，可能是液晶屏的反射板靠背光灯一面有污渍或灰尘，进行清除或更换反射板即可，也可能是液晶不良。
④黑影呈现一条弧形通常是液晶与光扩散板之间的绝缘垫脱落引起的。把绝缘垫复位固定好，并用酒精清洁留在光扩散板和液晶上的污渍。
⑤黑屏一般由电路故障产生的。首先应该排除屏线的断裂，而后看3. 3V（或5V）是否已经加到屏上，再依次检查后级是否有VGH高压、VGL负压输出、主控制芯片是否有输出等。
⑥白屏无图像无字符同上。
⑦白屏有图像但像一层雾通常是液晶不良。这无法修复，只能更换液晶屏。
⑧花屏有相当一部分花屏是由于行驱动没有工作，简单到飞几根线就可以解决问题。少部分的花屏是由于行或列的第一片驱动模块虚焊或损坏，其焊脚极细，凭肉眼是无法分清的，也不是烙铁或是风枪所能焊接的，要在高倍放大镜下，将焊脚对应后利用专门的设备进行热压，同时所需要的辅助材料（ACF胶、ACF清洗液）也是非常昂贵，而且操作环境的洁净度也直接影响到修复的成功率，操作机器因素和人的经验因素差不多各占一半。
⑨横线或竖线可能是行／列驱动电路有问题，也可能是液晶不良。
⑩外膜刮伤是指液晶玻璃表面所覆的偏光膜受损，同样可以更换。
警告
更换偏光膜要避免撕膜的时候把屏压伤，灰尘更是大忌，一旦在覆膜时有灰尘进入，则会产生气泡，基本就要报废一张膜重新再来了。
11屏左或右半部分有很多竖线：一般是屏左或右与逻辑板的连接软排线。这个软排线一端是接插的，另一端是热压的。在检查热压端无异常时，应仔细观察插接口的引脚，如有氧化，去除氧化层后重新插上即可。
（2）液晶屏组件的维修注意事项
组装整个背光组的环境要求也相当高，要求在无尘的环境下组装整个背光组，因为如果有灰尘渗透到背光组里面，那么点亮后，屏幕会看得非常清楚和明显，内业一般管制0. 2毫米以内的颗粒。更换背光灯并不是换个灯管那么简单，最好的办法还是由专业的厂家在无尘的状态下进行更换。维修前需向用户讲明并征得用户的同意。
①液晶屏由于没有图纸以及比较娇贵，所以在维修最好不要带电维修，宜采用电阻测量维修法。
②在维修时最好戴上防静电手腕，或者在维修前洗一下手，用湿手巾擦一下手或身上。放一下静电，以免引起不必要的故障。
③由于难找到原型号的元件，在进行元件的代换时，尽量用规格相近的元件。在代换保险丝时，要注意保险丝的额定电压和电流，不要用相差过多的代替，更不能用短路线代替。
