9．2公用通道的检修
（1）维修精要

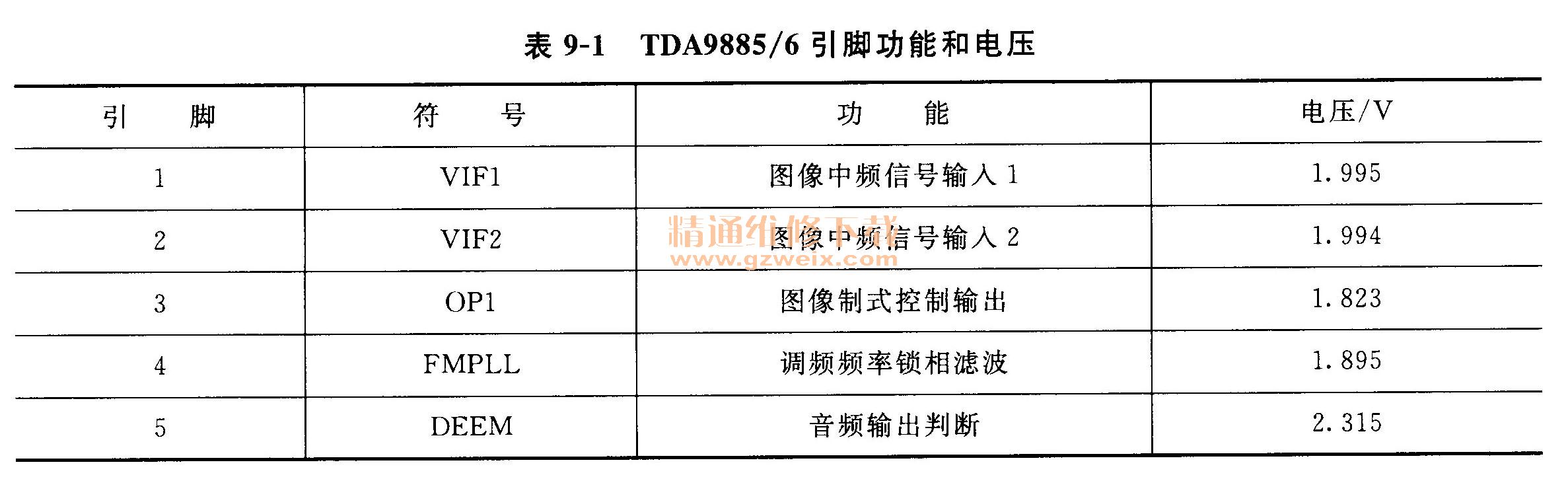

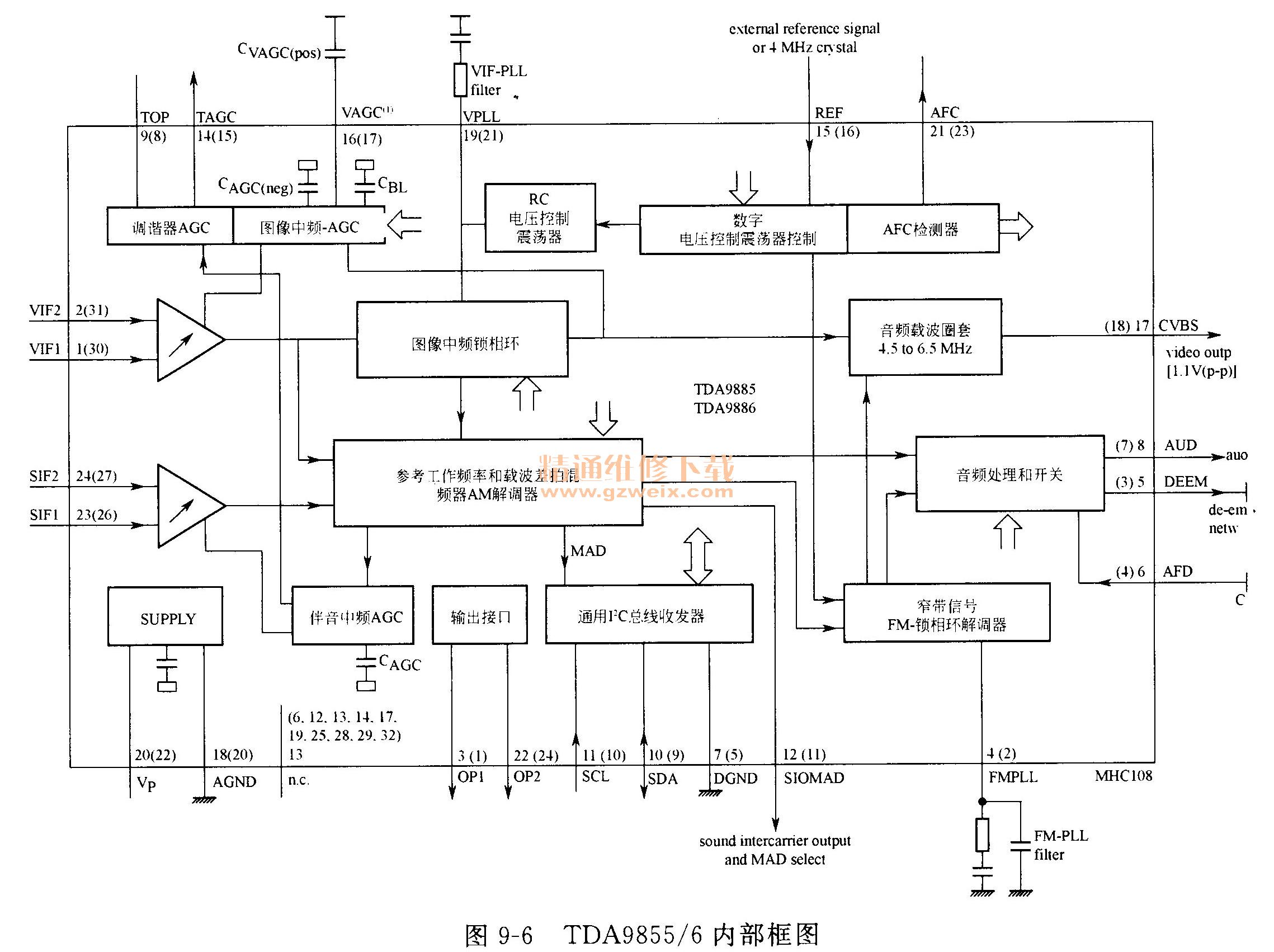

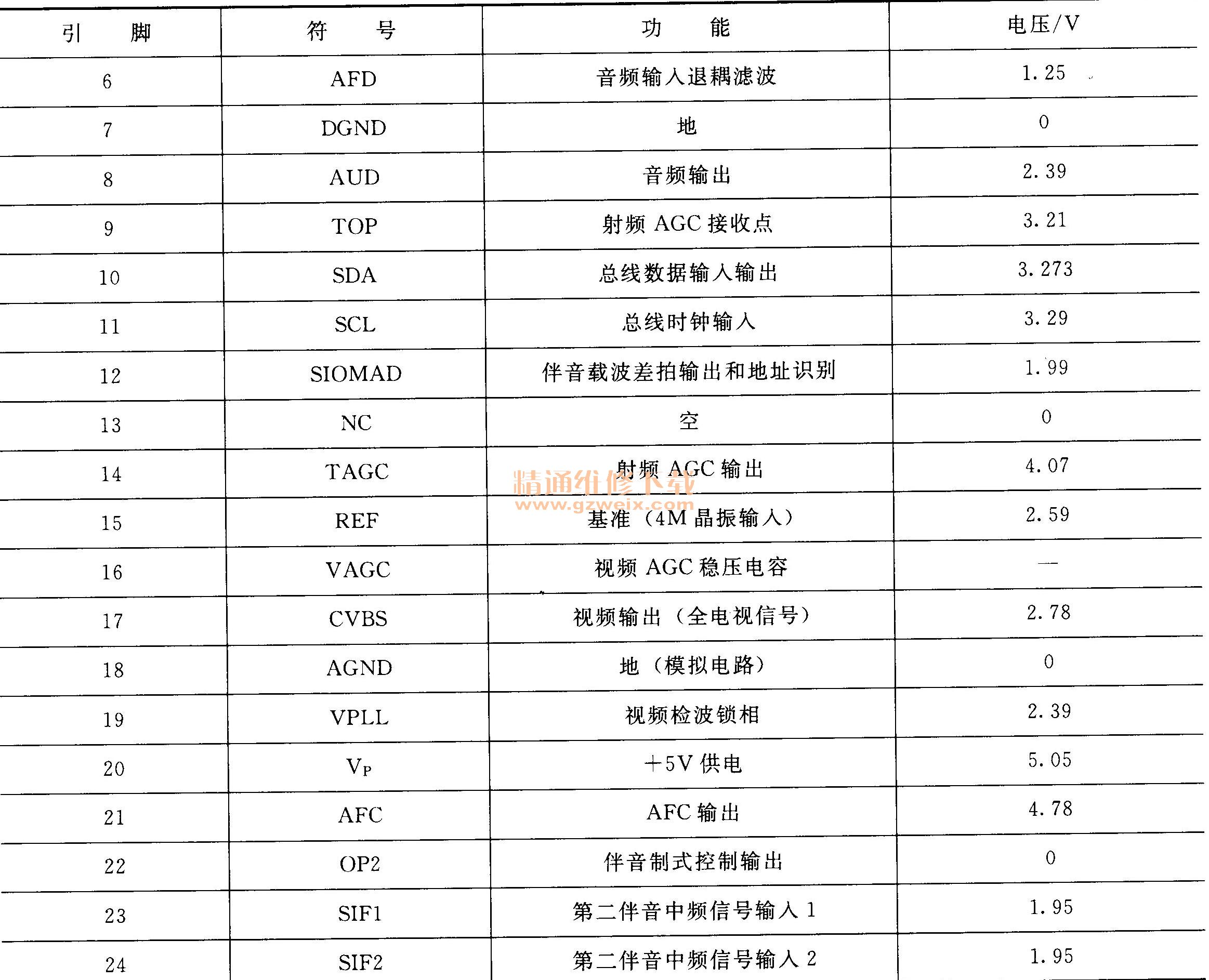

    图9-6是TDA9885/6中频IC内部框图。TDA9885/6具有多制式精确同步解调功能，用于PAL/NTSC制图像中频信号处理，可对负极性调制信号进行视频、音频、中频锁相环和调频FM的处理等。其引脚功能和电压见表9-1。

 （2）故障检修
    公用通道有问题引起的常见故障现象主要表现为TV接收模式异常，如①TV状态无图像但AV等状态正常；②收台少；③跑台；④自动搜台锁不住（节目号不翻转），或搜台多锁台少；⑤某个频段接收不到节目；⑥无伴音；⑦伴音有“嗡嗡”干扰声；⑧不能开机等。

    ① TV状态无图声，但AV状态正常这种故障一般发生在公用通道或TV/AV切换芯片电路，检修时可通过菜单把蓝背关闭，以初步判断故障部位。

    a．如果屏幕出现噪波点，故障发生在公用通道的高频调谐器电路，可先测试高频调谐器工作条件（＋5V, ＋33V供电，SDA, SCL总线电压，AGC电压），然后考虑更换高频调谐器。
    b．如果屏幕呈现纯净白光栅，可用表笔碰触高频调谐器视频信号输出脚，如屏幕有干扰出现时，可判断后级的中频通道正常，故障在高频调谐器及＋5V供电、AGC供给；如屏幕上无干扰出现时，判断故障在后级电路，对于如图9-5所示的高频调谐器＋中频公用通道式的机型，应检查中频公用通道，可用如下方法分区域检查。
    ·U8图像声表滤波器的好坏判断，可用0. 01μF电容跨接其1脚输入、5脚输出证实。
    ·TDA9885/6中频信号芯片的好坏判断，在表笔碰触其17脚视频信号输出屏幕有干扰，但碰触1, 2脚图像中频信号输入端屏幕上无干扰，说明此芯片没有正常工作。可先测试影响内部放大电路工作的引脚电压，包括20脚5V供电、14脚高放AGC输出、18脚中放AGC, 17脚视频信号输出、11脚SDA数据总线、12脚SCL串行总线时钟信号电压及电阻，再考虑更换芯片。
    ·Q9视频播放器的好坏判断，可测试其各极电压，也可用lt,F电容跨接其B, E极证实。
    ② TV模式某一频段收不到节目这种故障只发生在高频调谐器，先测试高频调谐器的
＋5V, ＋33V供电，后试着更换高频调谐器。
    ③TV模式跑台或收台少这种故障肯定发生在公用通道。先测高频调谐器的＋5V,＋33V供电，其次更换高频调谐器。对于如图9-5所示类型的公用通道，还要继续检查中频公用通道中影响视频检波的器件，如TDA9885/6的14脚基准频率器件Y2晶体和C164,19脚视频检波锁相环外接的电容、21脚AFC自动频率调整器器件。
    ④自动搜台锁不住节目，或搜台多但锁台少这种故障也肯定发生在公用通道，具体是中频IC输出的视频信号差造成位于其顶部的同步信号失真或局部丢失、AFC自动频率信号失真，导致主信号处理板上的CPU无法正确识别电台识别信号或调谐程序。对于中频一体化高频调谐器机型，更换高频调谐器即可；对于如图9-5所示的高频调谐器＋中频公用通道机型，则重点检查TDA9885/6的5脚电台识别、TDA9885/6的14脚基准频率器件Y2晶体和C164, 19脚PLL视频检波锁相环外接的电容、21脚AFC自动频率调整器器件。
    ⑤TV状态无伴音或伴音有“嗡嗡”干扰，但AV状态正常
    a. TV无伴音故障，如用表笔碰触TDA9885/6的12脚第二伴音输出端或8脚音频输出，喇叭发出“喀啦”干扰声，但碰触23脚第一伴音输入时喇叭无干扰声，则要考虑TDA9885/6损坏。
    b．对于伴音有“嗡嗡”干扰声，可用0. 01μF电容跨到高频调谐器的IF输出脚、声表面滤波U6的5脚输出端，如果效果明显好转，可能是U6性能不良，也可能是1脚输入的制式切换控制电压不对，可试着把Q8的C极脱开、与地短路后看伴音效果来区分。
    ⑥不能开机依次脱开高频调谐器和中频IC的SDA, SCL脚后试机，如果能开机，则说明高频调谐器或中频IC内的总线控制脚有短路故障。
