海信MST9机芯电源＋高压二合一板电源部分采用FAN7530 ＋ FAN7602B组合，为主板输出所需要的5V-S/2.5A、5V-M/5A、12V/2.5A电压；高压板部分采用FAN7313 ＋FAN7382组合，为液晶屏输出1600V/7. 5mA高压交流电，点亮液晶屏上的灯管。
    适用机型：海信TLM22V08X、 TLM22V68.、 TLM22V68X、 TLM2233、 TLM2629U、 TL、M2633 D 、 TLM26 E29、TLM26E29X、 TLM26E58、TLM26E58X、 TLM3207、TLM3207AX、TLM3207U、 TLM3228LF、 TLM3228U; TLM3233D、 TLM3233H、、TLM3233SH、 TLM3237D、TLM32E29、TLM32E29X、 TLM3707、TLM3707U、 TLM3728LF、 TLM3728U、 TLM3733D、TLM3733H、 TLM3737D、 TLM4007、TLM4007 U 、 TLM4028 LF、 TLM4033 D 、 TLM403 3 H、TLM4077 D、 TLM4233 D 、 TLM4237 D、 TLM4628、 TLM4628 LF等液晶彩电。

    电源板型号为RSAG7 ～820. 1235的IP整合板，编号简称1235，一应用于海信22～ 26in机型；电源板型号为RSAG7. 820. 1646的IP整合板，编号简称1646，应用于32～37in机型，只是将高压板部分的驱动电路由集成块FAN7382改为分立元件，均可参照本节内容维修。

一、电源电路工作原理

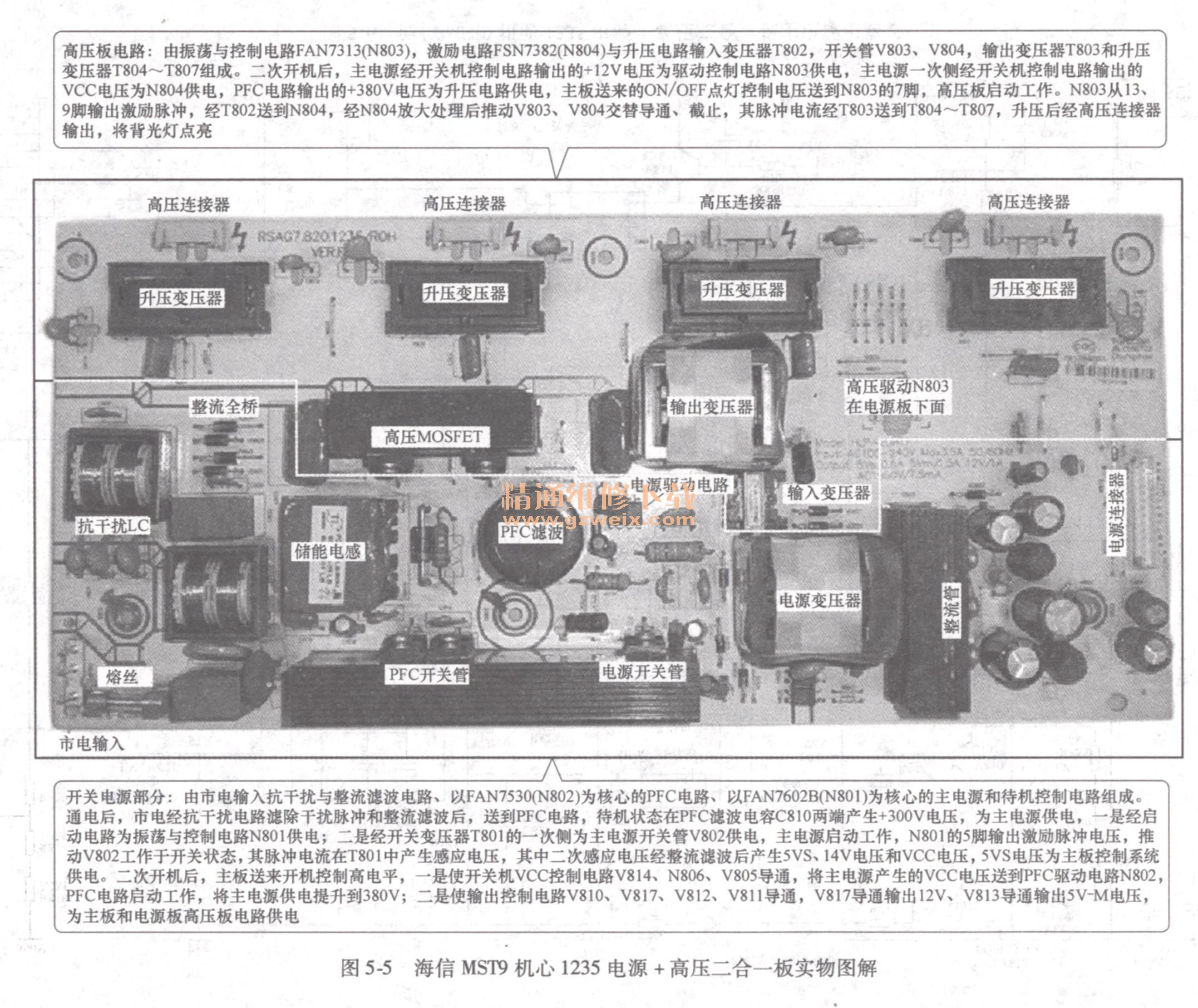

    海信MST9机芯1235电源＋高压二合一板的实物图解如图5-5所示，其中电源部分由PFC电路和主电源电路两部分组成。电源板的输入电压范围为交流90～264V，最大输出功率为110W，电源额定输出功率为80W。

    （一）主电源电路

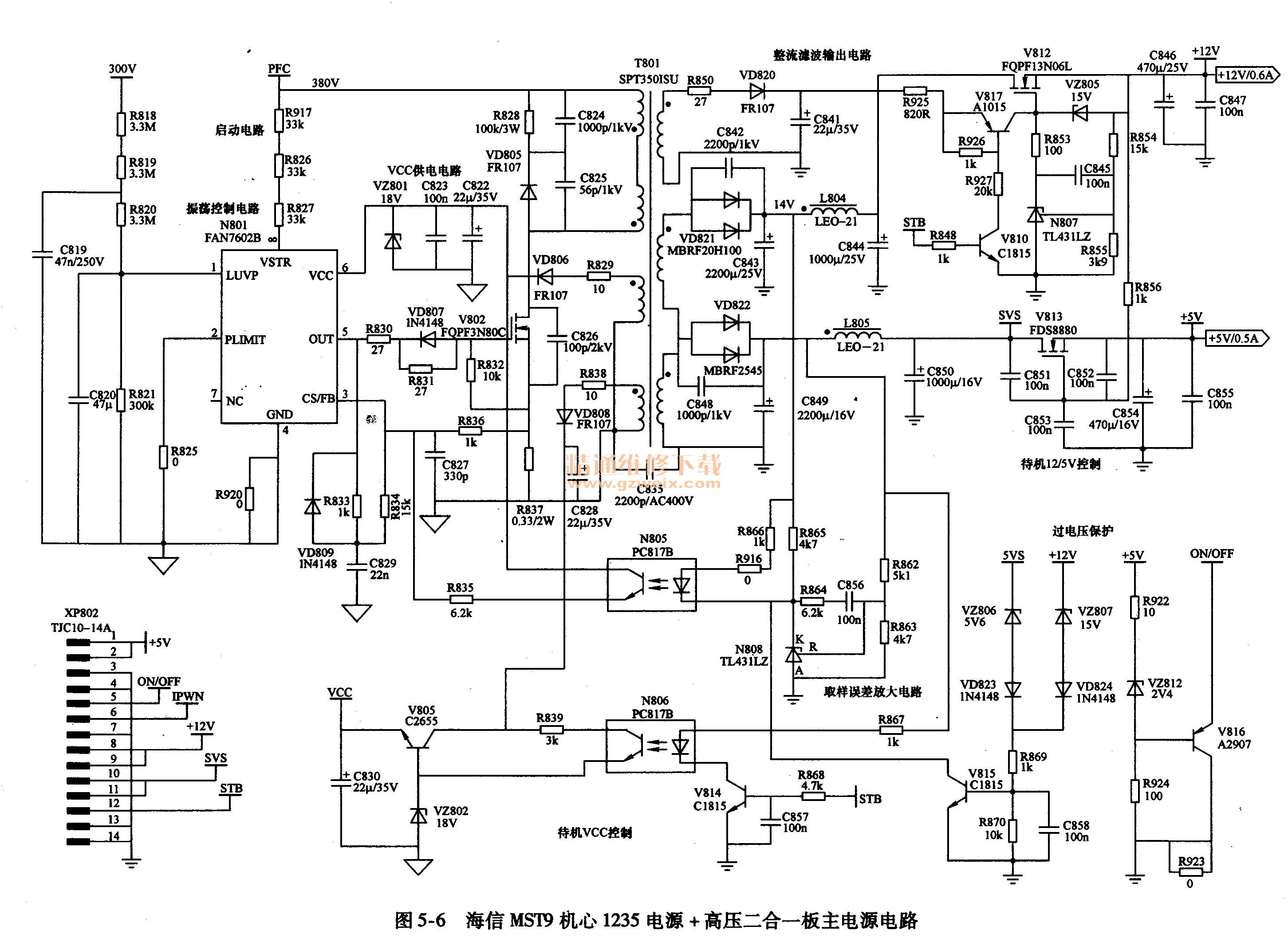

    海信MS79机芯1235电源＋高压二合一板主电源电路如图5-6所示。它由振荡与控制电路N801、大功率MOSFET（开关清）V802、开关变压器T801、取样误差放大电路N808、光耦合器N805等组成。主电源产生5V-S、 5V-M、 12V、 14V四种电压，其中5V-S经开关管V813控制和降压取得5 V-M电压，待机时V813截止，降低待机功耗；14V电压经开关管V812与N807构成的稳压电路输出12V，待机时V812截止，以降低待机功耗。

  1. FAN7602B简介

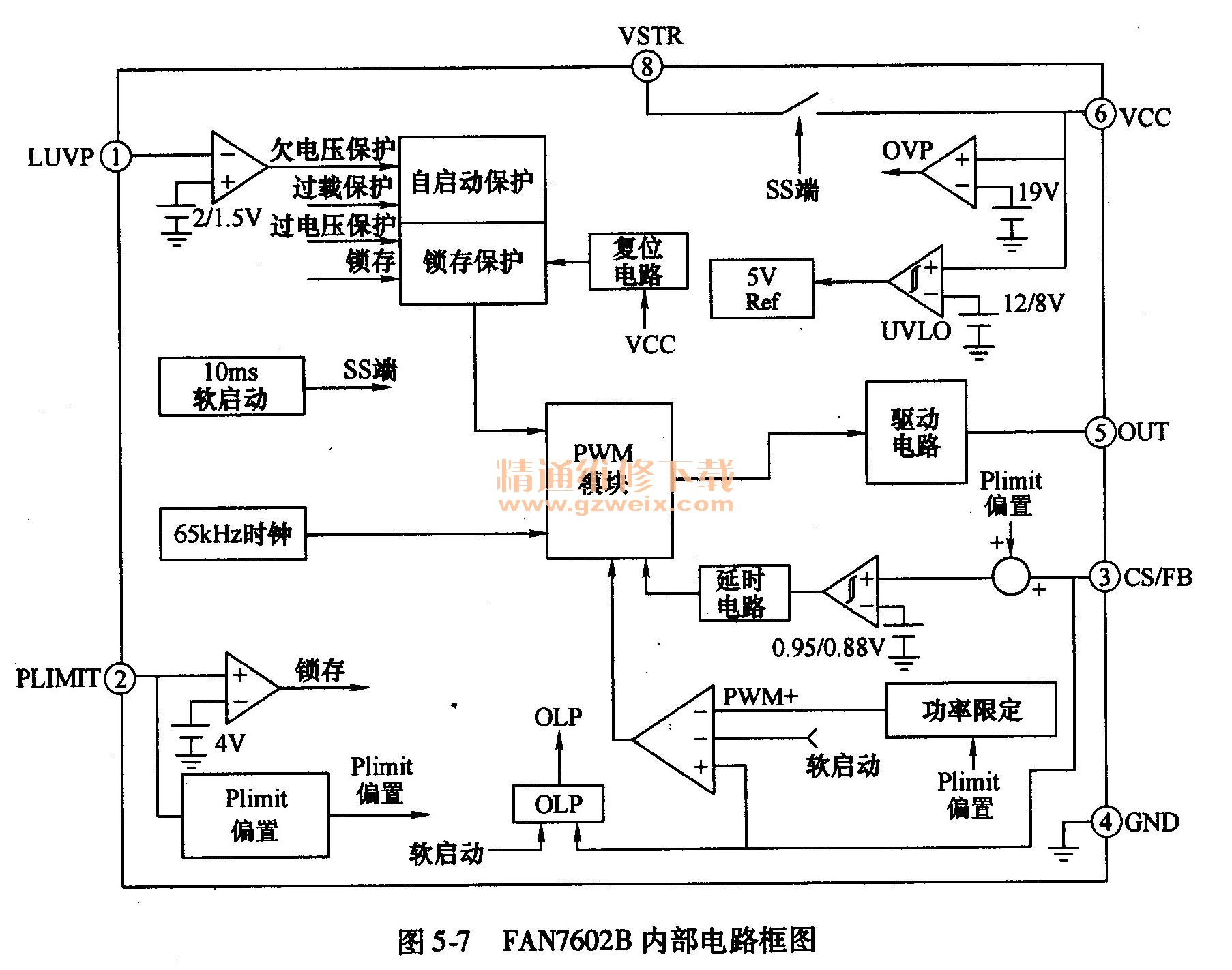

    振荡与控制电路N801采用的FAN7602B是飞兆公司开发生产的专用于反激PWM的控制器，是一款绿色电流模式PWM控制器，内部电路框图如图5-7所示，内设振荡器、误差放大电路、驱动输出电路，具有欠电压保护、过电流保护功能。FAN7602B引脚功能和对地电压见表5-3。



    2．启动工作过程
    AC 220V市电从连接器XP801输入，经延迟熔丝管F801和电阻RT801限流、压敏电阻RV801过电压保护后，交流抗干扰电路滤除高频干扰信号后，经VD801～VD804桥式整流、C08滤波，产生空载约300V的直流电压；由于滤波电路电容C808容量小，所以该电压为脉动电压，可以随负载电流大小而变化，在负载较大时可降到240V左右。该电压通过VD810向C810充电，向主电源电路供电，此时因PFC电路未工作，PFC端电压为300V。遥控开机后，PFC电路启动工作，PFC端电压上升到380V左右。

    PFC端电压分为两路，一路经开关变压器T801的一次绕组加到开关管V802的漏极，另一路经R917、 RR826、 R827送到N801的8脚，为其提供启动电压，N801启动工作，产生激励脉冲，经内部电路处理后，从5脚输出激励脉冲电压，使V802工作于开关状态，在T801的各个绕组产生感应电压。

    图5-6的主电源是典型的FLYBACK应用电路，当电路中的控制器开关管导通时，电流就会流经变压器，并产生能量存储于其中，此时变压器一次绕组感应的电压是上正下负，因为二次绕组与一次绕组的极性相反，一电压的方向是上负下正，所以二极管反向偏置，没电压输出；当控制器开关管截止时，由于一次磁场的消失，变压器的一次绕组电感呈逆向极性，二次侧的整流二极管正向偏置而导通，将能量转移到负载电路，由此周而复始，一次绕组和二次绕组轮流导通工作。可见反激功率变换电路中的变压器除了起隔离作用外，还具有储能作用，即反激式变压器可同时实现直流隔离、能量存储、电压转换的功能，所以相对于其他隔离式功能变换器电路，反激式变换电路的元器件少、成本低，在理想的情况下，一次绕组和二次绕组不会同时有电流存在。

    T801的热地端有两个低压绕组，一个绕组感应电压经R829限流、VD806整流、C822、C823滤波、VZ801稳压后，送到N801的6脚，替换下内部启动电路，为N801供电；另一个绕组感应电压经R838限流、VD8晚整流、C828滤波产生的VCC电压，经待机控制电路V805控制后，为PFC驱动控制电路N802供电。

    3．整流滤波输出电路
    开关变压器T801的二次侧有三个绕组：一组感应电压经VD822整流，经C849、L805、C850滤波后，产生5VS电压，再经待机控制电路V813控制后输出＋5V电压；第二组感应电压经VD821整流、C843、L804、C844滤波后，产生14V电压，再经待机控制电路V812稳压控制后输出＋12V电压；第三组感应电压经VD820整流、C841滤波后，为待机控制电路V817、V812供电。

    4．稳压控制电路
    稳压电路由取样电路R862、R863，误差取样放大器N808、光耦合器N805等组成，从C849两端的5V电压进行取样，对N801的3脚电压进行控制。

    当输出的14V、5V电压升高时，由取样电路R862、R863分压后输入到误差取样放大器N808的R极电压升高，经N808比较放大后的K端电压下降，同时输出的14V电压也升高，使N805的1脚电压升高，使得流过N805内部发光二极管的电流加大发光增强，N805中的光敏晶体管导通增强，使N801的5脚电压升高，经内部电路处理后，从5脚输出的驱动脉冲宽度变窄，开关管V802导通时间减小，从而使输出的14V、5V电压下降到正常值。当开关电源输出的14V、5VS电压降低时，上述稳压控制电路向相反方向变化，使输出的14V、5V电压上升到正常值。

    5．过电压保护电路
    N801的3脚为稳压控制端，不但外接稳压控制环路，该电源板还巧妙地利用3脚的稳压功能，设置了过电压保护和过电流保护电路。

    过电压保护电路由晶体管V815、5VS过电压检测电路的VZ806、VD823、＋12V过电压检测电路的VZ807、VD824等组成。当5VS过电压超过5. 6V时，将5. 6V稳压管VZ806击穿，通过隔离二极管VD823向V815的基极送入高电平；当＋12V过电压超过15V时，将15V稳压管VZ807击穿，通过隔离二极管VD824向V815的基极送入高电平。V815导通，将稳压控制电路中的光耦合器N805的2脚电压拉低，N805饱和导通，次级光敏晶体管导通，向N801的3脚注入高电平，N801停止工作。

    6.过电流保护电路
    N801的3脚通过R836与开关管V802的源极电阻R837相连接，用于检测变压器T801一次电流。

    当由于负载电流增大或整流滤波电路短路等原因引起V802电流增大时，电流在源极电阻R837上的电压降增大，经R836加到N801的3脚，使N801的3脚电压升高，当3脚电压达到设计保护值时，N801过电流保护，停止输出脉冲。

    7．市电电压过低保护
    N801的1脚为市电电压检测电路，通过分压电路R818～R821对AC 220V市电整流滤波后的300V电压进行分压，送到N801的1脚。
    当市电电压过低时，整流滤波后的电压经分压电路送到N801的1脚电压降低，当N801的1脚低于2V时，N801启动欠电压保护，停止输出激励脉冲。

    （二）待机控制电路
    海信MST9机芯电源部分开关机控制电路，如图5-6所示，由待机12/5V控制电路和待机VCC控制两部分组成：一是由V812、V817、N807、V810、V813组成的12/5V控制电路，待机时切断负载电路＋12V和＋5V/0. 5 A电源输出供电；二是由V814、光耦合器N806、V805组成的VCC控制电路，待机时切断PFC振荡控制电路N802的8脚VCC供电。

    1．开机状态
    主电源电路输出5VS电压，通过连接器XP802的10、11脚向主电路板的控制系统供电，待机指示灯点亮。遥控开机时，主电路板上的微处理器控制电路 N8的150脚通过连接器XP802的12脚向电源板送来的STB电压为高电平，该高电平分为两路：

    一路经R868送到VCC控制电路V814的基极，使V814导通，光耦合器N806导通，向V805的基极提供正向偏置电压，V805导通，向PFC驱动电路N802的8脚提供工作电压，PFC电路进入工作状态，向主电源电路和背光灯高压板电路提供380V电源。

    第二路经R848送到电源输出控制电路V810的基极，V810和V817导通，向12V稳压电路V812的基极提供正向偏置电压，V812导通，输出＋12V电压，一是通过连接器XP802的歇9脚向负载电路供电；二是经R856向V811的控制极提供正向偏置电压，V813导通，输出＋5V电压，通过连接器XP802的1、2脚向负载电路供电。

    2．待机状态
    遥控关机时，主电路板上的微处理器控制电路通过连接器XP802的12脚向电源板送来的STB电压变为低电平，该低电平分为两路：

    一路经R868送到VCC控制电路V814的基极，使V814和光耦合器N806截止，V805的基极因无偏置电压而截止，切断了向PFC驱动电路N802的8脚提供的VCC工作电压（见图5-8），PFC电路停止工作，主电源电路和背光灯高压板电路的电源电压降到300V。

    第二路经R848送到电源输出控制电路V810的基极，V810和V817截止，12V稳压电路V812的基极无偏置电压而截止，切断了向负载电路提供的＋12V输出电压；由子V812无电压输出，V811的控制极失去偏置电压而截止，切断了向负载电路提供的＋5V电压，进入待机状态。此时只有5VS电压输出，维持主电路板控制系统的供电。

    （三）PFC电路
    海信MS19机芯1235电源＋高压二合一板PFC电路如图5-8所示。它由振荡控制电路N802 （FAN7530）、开关管V801、储能电感L803组成，具有提高功率因数，抑制谐波电流的作用，同时将整流滤波后的市电电压提升到380V，为电源部分DC-DC变换电路和背光灯高压板电路供电。

    1. FAN7530简介
    FAN7530是仙童公司开发的主动性PFC专用集成电路，其内部电路框图如图5-9所示，内含锯齿波发生器、误差放大器、电流保护比较器、零电流检测电路、驱动输出电路等。芯片内部提供了多种保护功能，器件中的误差放大器和乘法器的内部门限可在电路出现过载时阻断输出，以进行限流操作，同时也可以防止负载突然断开造成危害，由于这种输出驱动限制电路限制了开关管门极驱动电路在电源电压重点处的过载，因而大大提高了整个电路的可靠性。该芯片的工作频率是变化的，本电源设定的最低工作频率是27kHz。FAN7530引脚功能和对地电压见表5-4。

    2．启动校正过程
    市电整流滤波后形成的300V脉动直流电压经储能电感L803送到PFC电路开关管V801的漏极。
    开机后，主电源工作后，经待机控制电路送来的VCC电压，加到N802的8脚，为其提供启动电压，N802振荡产生锯齿波脉冲电压，经内部电路处理后，从7脚输出激励脉冲，推动开关管V801工作于开关状态。

    当V801饱和导通时，市电电压由整流后的300V电压经电感L803、V801的漏一源极到地形成回路；当 V801截止时，300V电压经电感L803、VD811、C808到地，对C808充电，同时流过L803电流呈减小趋势，电感两端必然产生左负、右正的感应电压。这一感应电压与300V电压的直流分量叠加，在滤波电容C808正端形成380V左右的PFC直流电压，不但提高了电源利用电网的效率，而且使得流过L803的电流波形和输入电压的波形趋于一致，从而达到提高功率因数的目的。

    3.稳压过程
    N802的1脚为PFC输出电压采样输入端，PFC电路输出380V电压经R813、R814、R815、R816、R818与R817, R860分压后作为取样电压送到N802的1脚；N802的2脚内接锯齿波发生器，5脚为电感电流过零检测点，L803的二次绕组感应电压经R804送到N802的2脚，作为误差信号；经R805送到N802的5脚，作为过零检测信号。

    上述取样和检测电压经N802内部比较、放大、对比与运算，对7脚输出的脉冲占空比进行控制，维持输出电压的稳定。当PFC输出电压降低时，N802的7脚输出的脉冲占空比变大，开关管V801的导通时间延长，输出电压升高到正常值；当PFC输出电压升高时，N802的7脚输出的脉冲占空比变小，开关管V801的导通时间缩短，输出电压降低到正常值。

    4．过电压、欠电压保护电路
    N802的8脚为VCC供电送入端，设有电压检测电路，当该脚电压过低或过高时，内部保护电路启动，切断集成电路内部供电，达到保护的目的。
    N802的1脚为PFC输出电压取样输入端，内设误差放大器和采样点关断电路，该点正常电压在2.5V左右。当输入到1脚的取样电压低于0. 45V或者高于2.6V时，PFC电路关断。

    5．过电流保护电路
    N802的4脚为电流检测输入端，通过R810对开关管V801的漏极电阻R812两端电压进行检测。R812两端的电压降反映了PFC电路电流的大小，当开关管V801的电流过大时，R812两端的电压降随之增大，N802的4脚电压超过0. 8 V、PFC电路就会停止输出。
