采用该电源＋高压二合一板的彩电还有创维TLM37 P69 GP、TLM42 P69 GP、TLM47 P69 GP等液晶彩电，均可参照本节内容维修。
海信TLM32P69GP液晶彩电高压板电路振荡与控制电路采用OZ9925 GN，激励电路采用FAN7382，与末级推挽升压电路MOSFET组合，将PFC电路输出的380V直流电转换为交流高压，为背光灯供电。
一、电源电路工作原理
（一）PFC电路

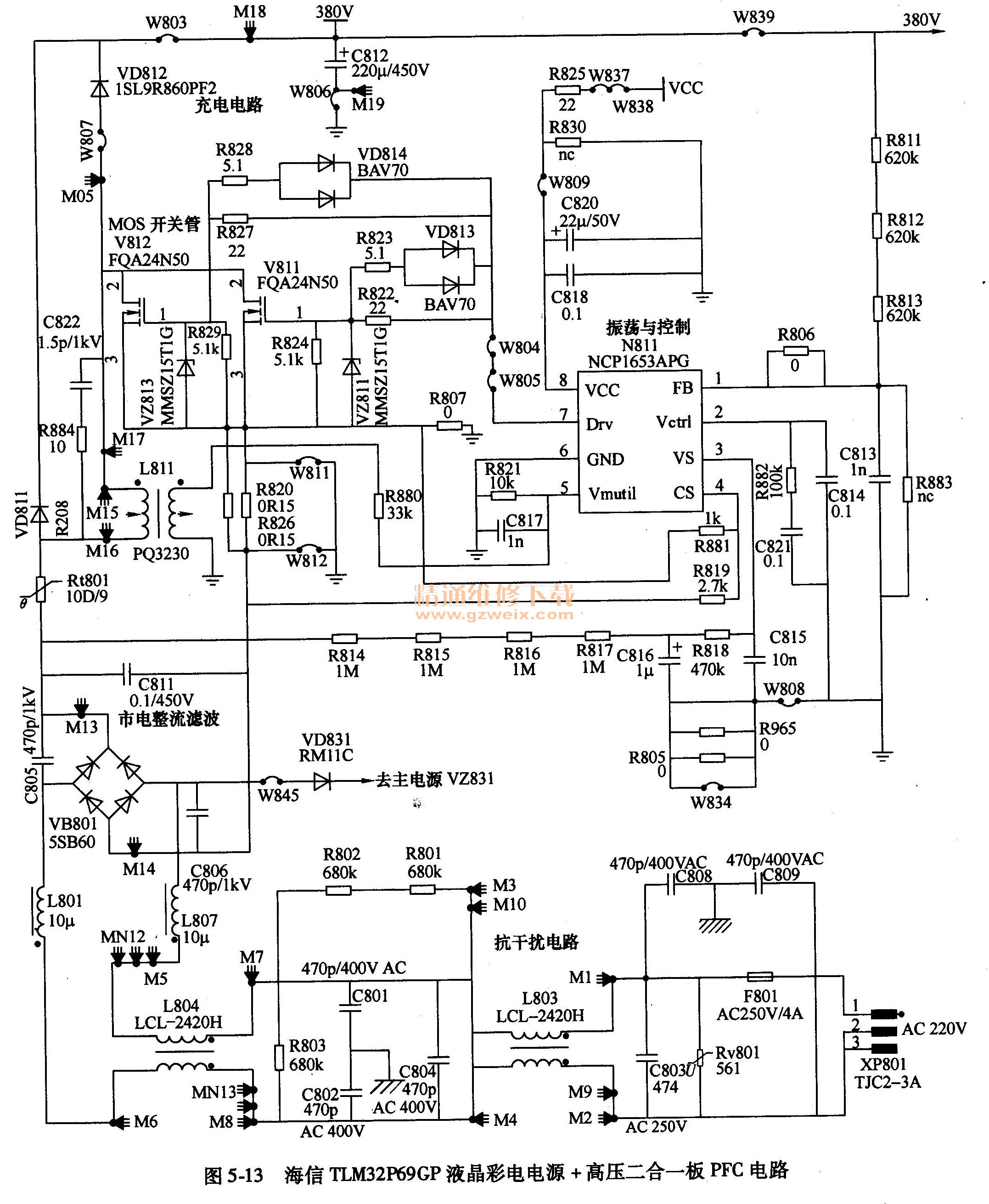

海信TLM32 P69 GP液晶彩电电源＋高压二合一板PFC电路如图5-13所示。它由驱动控制电路N811 （NCP1653APG），大功率MOSFET（开关管）V811、V812，储能电感L811，充电电路VD812、C812组成。它通过电感来校正电流的相位，使电流与电压相位一致，从而提高功率因数，并防止电路产生的多次谐波对电网造成干扰，提高电源的有效利用率。
1. NCP1653APG简介
NCP1653APG是一个设计于连续导通模式的PFC激励控制器，是一个宽电压、PWM控制驱动器，既可运行于67kHz或100kHz固定开关频率的随动激励或恒定输出电压DCM模式，又能工作在临界导电频率变化的CRM模式。除了能控制通常的固定输出电压外，还能以输出电压跟踪输入电压的形式工作，这一特性被称为跟踪电压。NCP1653APG的最大特点是将原芯片的16只引脚缩减了1/2，不仅简化了电路结构，降低了成本，而且也提高了可靠性。
NCP1653APG内部电路框图如图5-14所示，集成了基准电压源、OSC振荡器、电流镜像比较器、误差放大器、PFC调制器、零电流检测器、RS锁存器、MOSFET驱动级、过电压保护、过电流保护、过热保护以及欠电压锁定等功能电路。采用8引脚PDIP和SOP两种封装结构，其引脚功能和对地电压见表5-7。
2．启动工作过程
AC 220V市电经熔丝F801后，再经C803、L803、C804、C801、C802、L804组成的抗干扰电路滤除干扰后，由全桥VB801整流和C811滤波，由于C811容量小，得到100 Hz的脉动电压，经过储能电感L811加到开关管V811、V812的漏极，遥控开机后，主电源提供的VCC电压经待机控制电路控制后送到N811的8脚，为其提供VCC工作电压，内部启动工作，从7脚输出驱动脉冲，推动开关管V811、V812工作于开关状态，PFC电路启动工作，储能电感L811储存的感应电压与AC 220V市电整流滤波后输出的脉动直流电压相叠加，经VD812整流，向C812充电，产生约380V的PFC直流电压，向主电源供电。
3.稳压控制电路
PFC电路的调节由N811的1、3、4脚完成：PFC电路输出的380V电压经过R811、R813与R883分压后送到N811的1脚，作为PFC输出反馈，经内部镜像处理和电流调节单元调整和比较放大转换成控制电压加到PFC调制器的反相端；如果PFC输出电压升高，注入N811的1脚反馈电压上升，经调节单元处理，控制7脚输出方波脉冲占空比减小，PFC输出的电压回落到设定值。
AC 220V市电经整流桥输出的脉动直流电压经R814～R818降压送到驱动控制电路N811的3脚，给3脚电容C816、C815充电，充电电压作为交流线电压采样加到PFC比较器同相输入端，在PFC输出电压稳定，即PFC反相端控制电压不变时，对电感L811中输入的电流进行幅度调制，使电感峰值电流动态跟踪交流线电压变化，使其包络线呈正弦波。
4．过电流保护电路
过电流保护电路由N811的4脚内外电路组成，R820 // R826, R807串联在整机电源供电的回路中，R820//R826、R807两端的电压降反映了整机的电流大小，N811的4脚通过R881、R819对R820//R826、R807两端的电压降进行检测。
当R820//R826, R807两端的电压降增大，使N811的4脚电压升高到保护设定值时，内部会立即关闭PFC脉冲输出，达到保护的目的。
（二）主电源电路

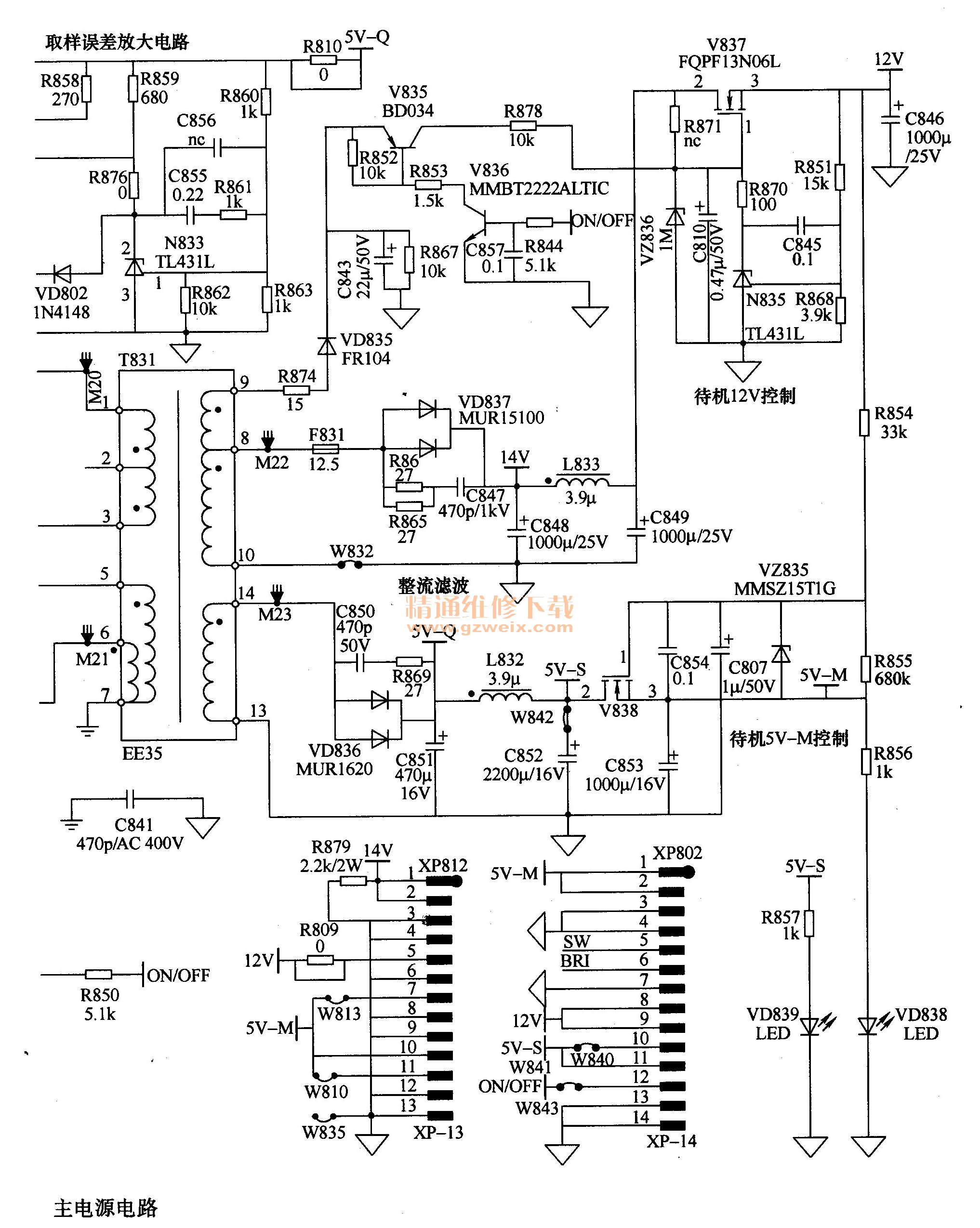

海信TLM32P69GP液晶彩电电源＋高压二合一板主电源电路如图5-15所示。它由振荡、稳压、驱动、输出电路N831 （NCP1207APG），大功率MOSFET（开关管）V832、开关变压器T831和稳压控制电路组成，一是在T831的二次侧冷地端产生5 V-S电压，为主板上的微处理器控制系统提供电源；开机后产生5 V-M和12V电压，为主电路板电路供电。二是在热地端输出＋15'V的VCC电压，为PFC驱动电路提供VCC工作电压。
1. NCP1207APG简介
NCP1207APG是电流模式PWM控制器和去磁检查器合成的集成电路，具有集成度高、待机能耗低等优点。NCP1207 APG内部电路框图如图5-16所示，其内部集成有HV高电压流源、软启动电路、基准电压源、时钟发生器、振荡器、驱动输出级和欠电压、过载保护等电路。NCP1207APG引脚功能和对地电压见表5-8。
2．启动工作过程
开机状态，PFC电路正常工作后，产生约380V的PFC输出电压。该电压经L834送到开关变压器T831的1脚，并从T831的3脚输出接到开关管V832的漏极；同时AC 220V市电经VD811整流后，击穿稳压管VZ831，再经R835、R885、R886送到N831的8脚高压启动电流输入端，经8脚内部恒流源，对6脚外接电容C834充电，当达到集成电路的启动振荡电压时，N831开始振荡，输出脉冲信号驱动V832工作于开关状态，在T831的各个绕组产生感应电压。
3．整流输出电路
开关变压器T831的热地端反馈5-6-7端产生的感应电压，5端输出电压经过VD833,R872//R873、C835整流滤波后再经V831、VZ832组成的稳压电路稳压，输出14.3V电压加到N831的6脚VCC端，维持正常工作。T831的6脚输出的脉冲电压经VD834、R843、C837、R877、R845//R846整流滤波分压限流后，输出的电压经待机控制电路送往PFC驱动电路N811，作为开机后的工作电压。
T831绕组的冷地端13-14端的脉冲电压经VD836、C851、L832、C852组成的电路整流滤波后，产生＋5V4的5V-S电压，为主电路板控制系统供电，并点亮指示灯VD839；该电压经待机控制电路的V838, VZ835控制稳压后产生5V-M电压，为主电路板小信号处理电路供电。T831绕组的冷地端8-10端的脉冲电压经VD837、C848、L833、C849组成的电路整流滤波后产生的电压，经待机控制电路的V837、N835控制稳压后输出12V电压，为主电路板供电。
4.稳压控制电路
N831的2脚为取样反馈脚，与光耦合器N832的4脚相连接，N832的2脚接误差取样集成电路N833 （TL431L），以稳定T831二次侧的各路输出电压。
当开关电源因PFC电路供电过高或负载电流减小等原因造成5V-Q电压升高时，经过取样电路取样加到N833的1脚电压升高，经内部比较放大后，2脚电压降低，光耦合器N832的1-2脚发光二极管电流增大，3-4脚内部光敏晶体管导通，使N831的2脚电压降低，经内部误差放大电路处理后，控制5脚输出的PWM脉冲宽度变窄，开关管V832提前截止，输出电压下降到正常值。
5．待机控制电路
待机控制电路分为三部分：一是T831二次侧的V836、V835、V837、N835和V838、VZ835组成的12V、5V-M输出电压控制电路；二是由V834、N834、V833组成的VCC供电电压控制电路。
1）遥控开机时，主板输出ON/OFF高电平开机控制信号。通过连接器XP802/XP-14的12脚进入电源组件，ON/OFF高电平分为两路：
第一路电压送到T831二次侧的12V、V-M输出电压控制电路V836的基极，V836导通，集电极变为低电平，将PNP晶体管V835的基极电压拉低而导通，其发射极电压从集电极输
出，经R878加到V837的栅极，向V837、N835、VZ836组成的稳压电路提供正向偏置电压而导通，V837导通并稳压，漏极14V电压从源被输出，提供12V给高压电路及主板相关电路使用；V837导通输出的12V电压通过R854送到V838的栅极，V838导通，其源极输出5V-M电压送到主板电路，主电路板获电工作，进入开机收看状态，同时将指示灯VD838点亮。
第二路送到VCC供电电压控制电路V834的基极，V834导通，使光耦合器N834导通，内部光敏晶体管的导通将正向偏置电压送到V833的基极，V833导通，向PFC电路提供VCC供电，电路启动工作，进入开机状态。
2）遥控关机时，主板微处理器控制系统输出ON/OFF低电平关机控制信号，ON/OFF低电平分为两路：
第一路电压送到T831二次侧的12V, 5V-M输出电压控制电路V836的基极，V836截止，集电极变为高电平，PNP晶体管V835截止，切断了V837的栅极正向偏置电压，V837截止，无12V电压输出，高压电路及主板相关电路停止工作；V838的栅极也失去正向偏置电压而截止，无5 V-M电压输出，主电路板相关电路停止工作，进入待机状态，同时指示灯VD838熄灭。
第二路送到VCC供电电压控制电路V834的基极，V834截止，光耦合器N834截止，V833的基极失去正向偏置电压而截止，PFC电路无VCC供电而停止工作，主电源供电由开机状态的380V供电改为300V供电，以降低待机状态的电源功耗。
6．过电压、过电流保护电路
N831的1脚为过电压检测脚，外接保护电路。当T831输出电压异常升高时，T831的5脚电压随之升高，经R875, R876送到N831的1脚。当该电压超过7.2V时，N831进入过电压锁定状态，其6脚电压由12V降至4. 0V。只有重新拔、插220V电源插头，N831才能启动工作。
N831的3脚为过电流检测脚，T831的负载过大时，V832的漏一源极电流流过R842上的压降增大，经过R840送入N831的3脚，使内部保护电路启动，达到过电流保护的目的。
