第一节 创维5800-P32TQF-00电源＋高压二合一板维修

    创维5800-P32TQF-00系列电源板常见型号有5800-P32TQF-0010、5800-P32TQF-0020、5800-P32TQF-0030，均为电源＋高压二合一板，常称整合板或IP板，具有电路简洁、功耗小、故障率低等优点。三种型号的电源＋高压二合一板结构和原理基本相同，应用在创维32IAIHM、32S16IW等8M18机芯和部分8M19机芯液晶彩电中。

    一、电源电路工作原理

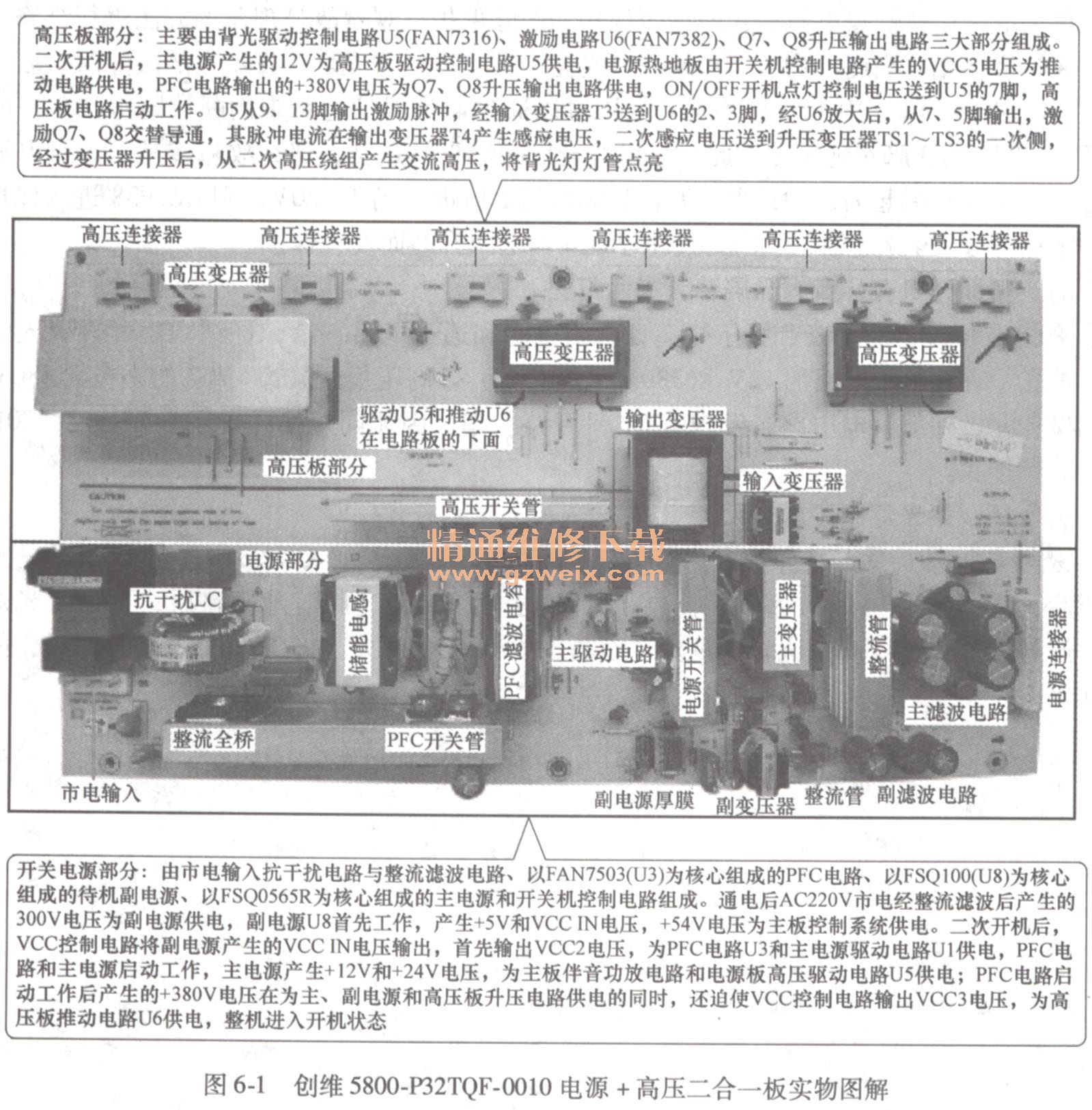

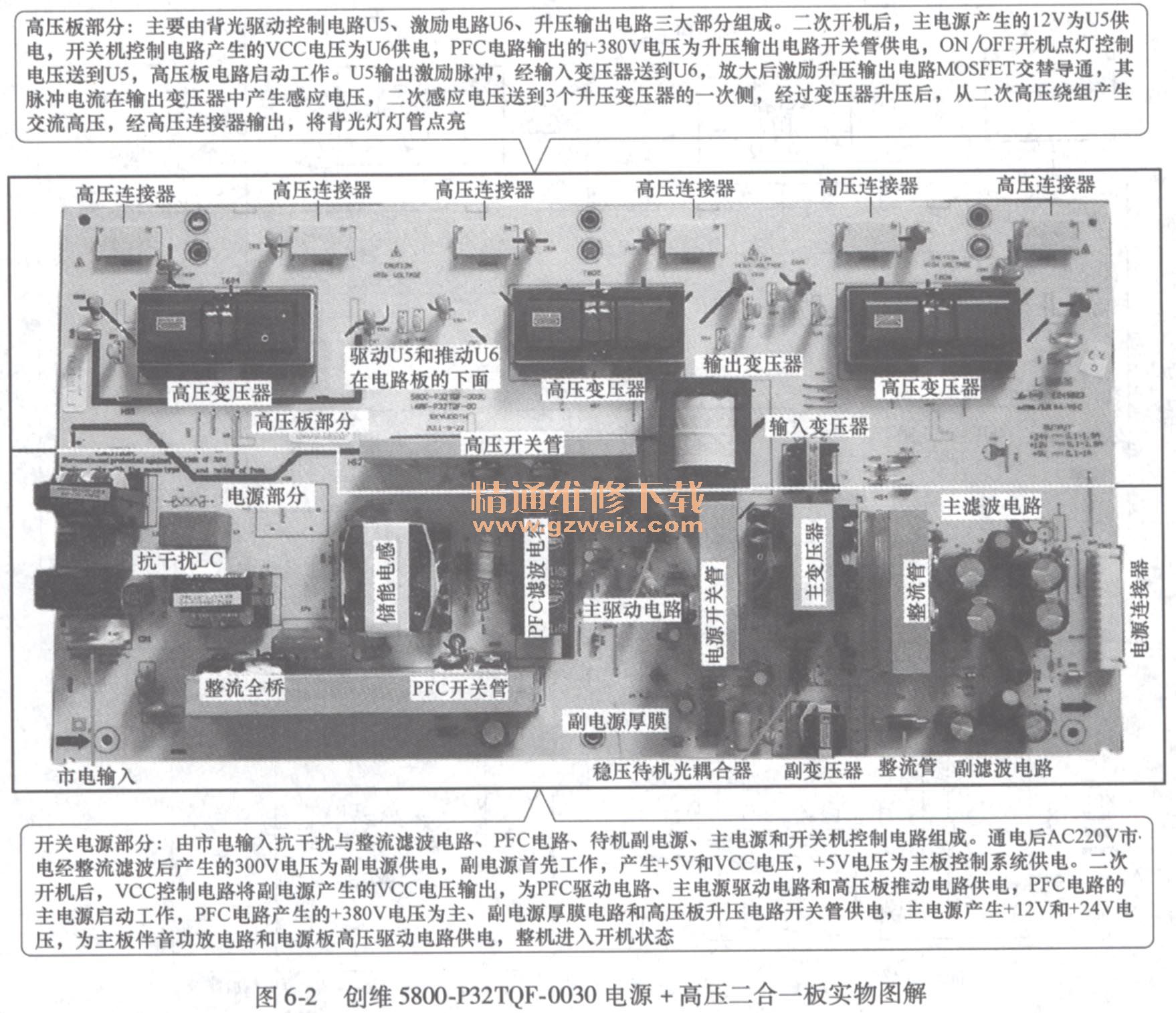

创维5800-P32TQF-0010和5800-P32TQF-0030电源＋高压二合一板实物图解分别如图6-1和图6-2所示。本节以创维5800-P32TQF-0010电源＋高压二合一板为例，介绍其工作原理和故障维修。

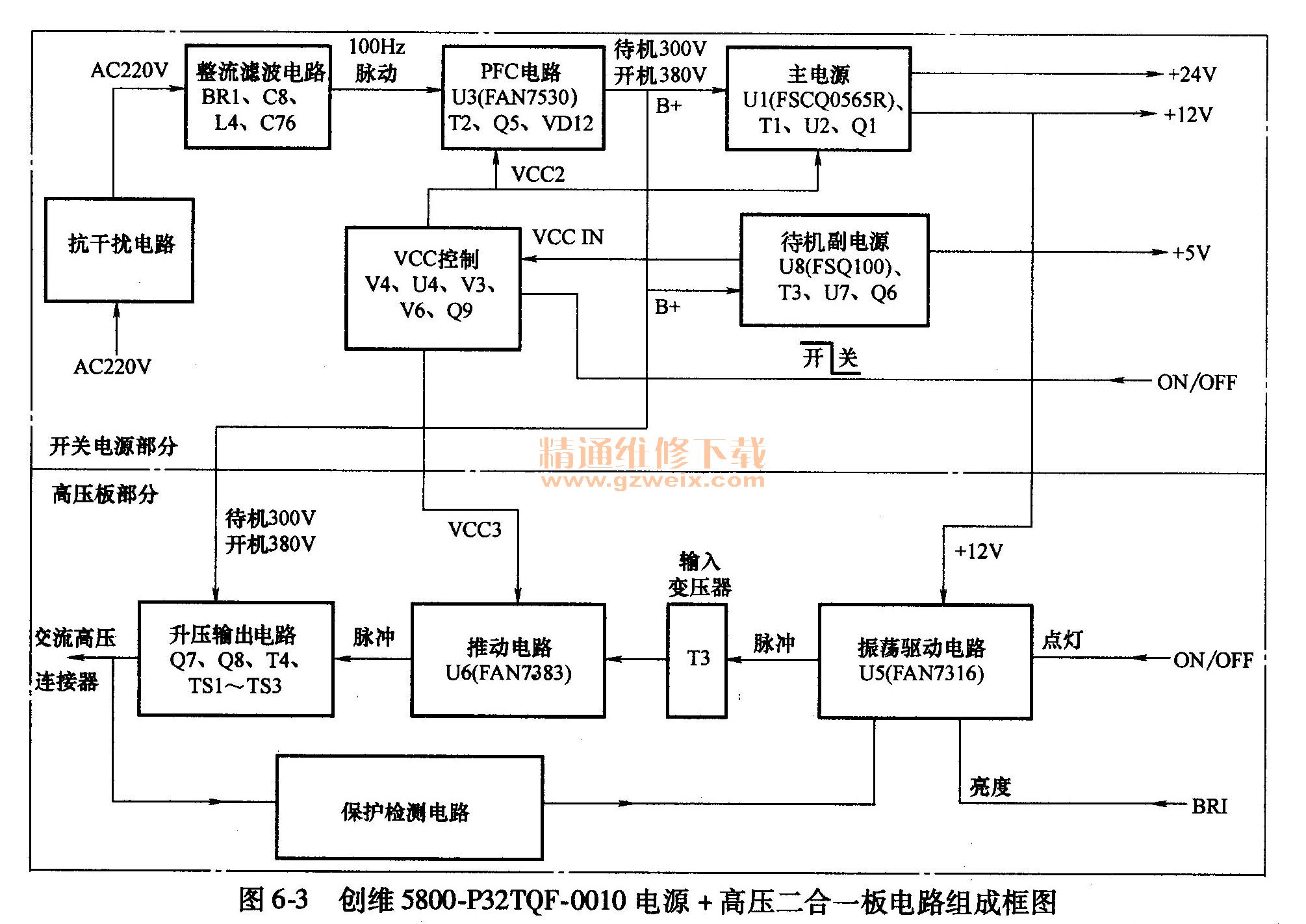

    创维5800-P32均F-0010电源＋高压二合一板电路组成框图如图6-3所示。它主要由待机副电源、PFC电路、DC-DC变换主电源和半桥式输出高压板电路四部分组成。

    （一）PFC电路

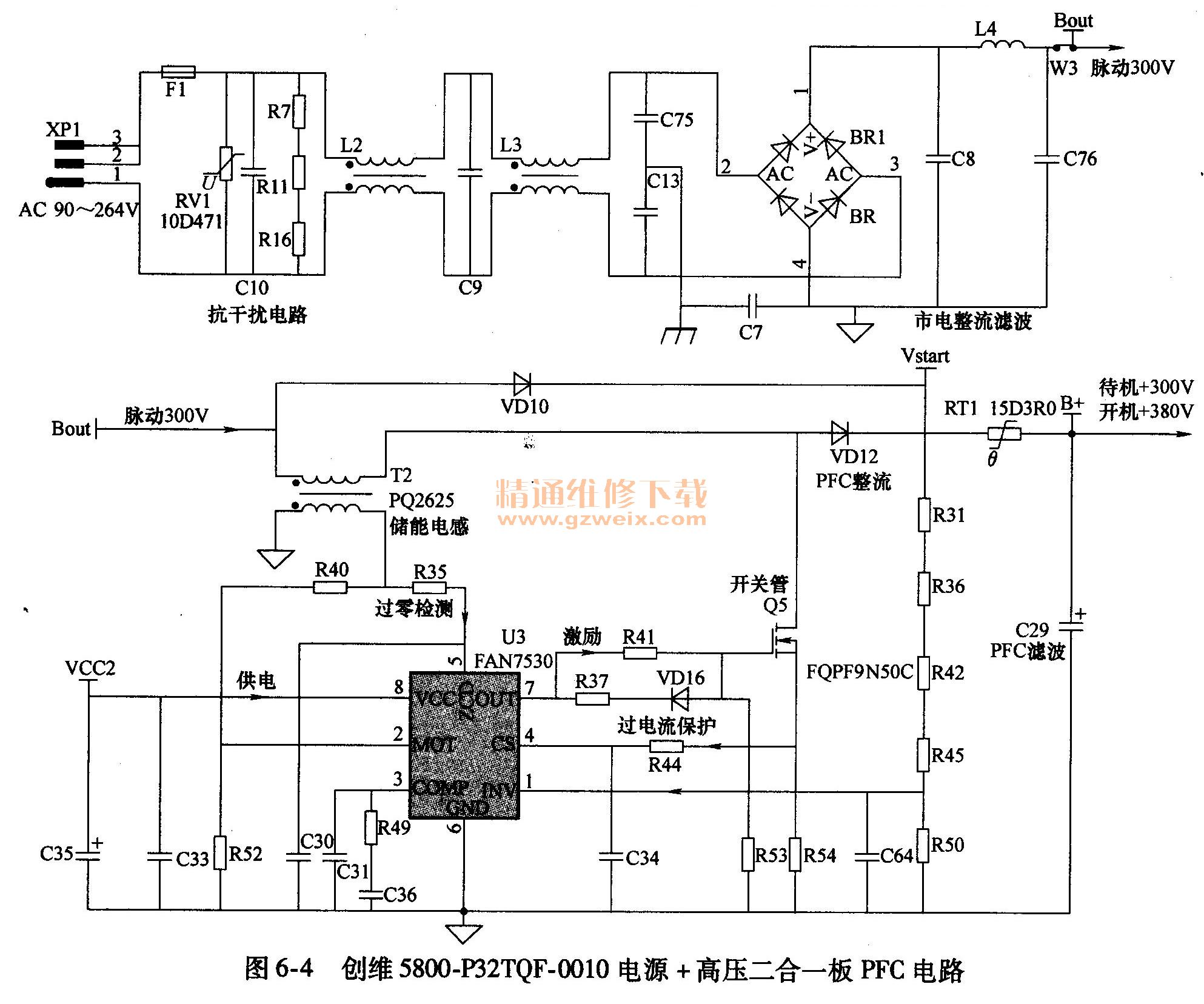

    创维5800-P32TQF-0010电源＋高压二合一板PFC电路如图6-4所示。它由驱动控制电路U3 （FAN7530）、大功率MOSFET（开关管）Q5、储能电感T2、整流滤波电路VD12、C29组成，将C29上的电压由300V提升到稳定的380V，为PWM主开关电源和背光灯高压板电路供电，起到稳压和恒流的作用，提高电路的功率因数，增强本机适应电网电压变化的能力。

    1. FAN7530简介
    FAN7530是飞兆公司开发的PFC电路专用集成电路，内部电路框图如图6-5所示。它内含锯齿波发生器、误差放大器、零电流检测电路、驱动输出电路等，其内部提供了多种保护功能，包括平均电流模式或电压模式控制，软启动，VCC滞后欠电压闭锁，欠电压、过电压和过载保护，以及滞后热关机等。该芯片的工作频率是变化的，本电源设定的最低工作频率是27kHz。FAN7530引脚功能和对地电压见表6-1。

    2．启动校正过程
AC220V市电经桥式整流，产生的100Hz的300V左右电压，经储能电感T2送到PFC电路开关管Q5的漏极；开机副电源工作后，经待机控制电路V3送来的17V的VCC2电压，加到U3的8脚，为其提供工作电压，U3启动工作，产生锯齿波脉冲电压，由内部电路处理后，从7脚输出激励脉冲，经R41驱动Q5工作于开关状态。

    当Q5饱和导通时，市电电压由整流后的300V电压经电感T2、Q5的漏一源极到地，形成回路，在TZ中产生感应电压；当Q5截止时，300V电压经电感T2、VD12、C29到地，对C29充电，同时，流过T2电流呈减小趋势，电感两端必然产生左负、右正的感应电压。这一感应电压与300V电压的直流分量叠加，在C29正端形成380V左右的PFC直流电压，不但提高了电源利用电网的效率，而且使得流过T2的电流波形和输入电压的波形趋于一致，从而达到提高功率因数的目的。

    3．稳压过程
    PFC电路输出电压的变化经R31、R36、R42、R45与R50分压后作为取样电压由U3的1脚输入。T2的二次感应电压一是经R40送到U3的2脚，作为误差信号；二是经R35送到U3的5脚，作为过零检测信号。上述取样和检测电压经内部比较放大后，进行对比与运算，确定7脚（输出端）的脉冲占空比，’维持输出电压的稳定。在一定的输出功率下，当输入电压降低时，U3的7脚输出的脉冲占空比变大，开关管Q5的导通时间延长，输出电压升高到正常值；当输入电压升高时，U3的7脚输出的脉冲占空比变小，Q5的导通时间缩短，输出电压降低到正常值。

    4．过电压、欠电压保护电路
    U3的8脚（VCC2供电送入端）设有电压检测电路，当该脚电压过低或过高时，内部保护电路启动，切断集成电路内部供电，达到保护目的。
    U3的1脚（PFC输出电压取样输入端）内设误差放大器和采样点关断电路，该脚正常电压在2.5V左右。当输入到1脚的取样电压低于0. 45V或者高于2.7V时，PFC电路关断。

    5．过电流保护电路
    U3的4脚（电流检测输入端）通过R44对Q5的漏极电阻R54两端电压进行检测。R54两端的电压降反映了PFC电路电流的大小，当Q5电流过大时，R54两端的电压降随之增大，4脚电压超过0. 8V, PFC电路就会停止输出。

    （二）副开关电源
    创维5800-P32TQF-0010电源＋高压二合一板副开关电源电路如图6-6所示。它由厚膜电路U8 （FSQ110）、开关变压器T5和取样误差放大电路Q6、光耦合器U7等组成。副开关电源变压器T5有三组电压输出，一是在冷接地端输出＋5V电压，为主板上的微处理器控制系统供电；二是在热接地端有两组电压输出，一组输出VCCIN工作电压，经开关机电路控制后，为电源板的PFC电路、主电源和高压板推动电路提供VCC2、VCC3电压，同时为副电源U8稳压电路提供工作电压；另一组为副电源U8的2脚提供启动后的VCC工作电压。

    1. FSQ110简介
    FSQ110是一款专用的小型开关电源厚膜电路，其内部电路框图如图6-7所示。它内含一个电流模式PWM控制器和大功率MOSFET, PWM控制器的工作频率为67kHz，专门设计用于高性能开关电源，电源以最少的外部元器件构成。PWM控制器还包括一个固定的振荡器、欠电压锁定保护、过热关机保护、温度补偿精密电流源环路补偿和故障保护电路。其引脚功能和参考电压见表6-2。

    2．启动工作过程
    AC220V市电经延迟熔丝管及L2和L3组成的互感电路滤波，滤除市电中的高频干扰信号，经桥式整流滤波，产生300V的脉动直流电压，经VD10对C29充电，得到300V直流电压，该电压在待机PFC电路未工作时为300V左右，开机PFC电路启动后升高到380V左右。

    AC220V市电整流滤波后产生的B＋电压，经开关变压器T5的5-4绕组送到FSQ110厚膜电路的6～8脚内部MOSFET的漏极，同时B＋电压还经R29、R30为FSQ110的5脚提供电压，FSQ110获电启动工作，振荡电路产生激励脉冲，驱动内部MOSFET工作于开关状态，在T5的各个绕组产生感应电压。

    T5的热接地端1-3绕组上感应电压经R9限流，VD6, C32整流滤波后产生20V的VC-CIN电压，经待机控制电路V3和V6控制后，为PFC电路U3、主电源驱动电路U1、高压板驱动电路U5供电；T5的热接地端2-3反馈绕组上感应电压经R10限流，VD7、C19整流滤波后产生9V左右的电压，为FSQ110的2脚供电，提供启动后的VCC工作电压。
T5的冷接地端7-8绕组感应电压经VD1整流，C15、L6、C51、C52滤波后产生＋5V电压，为主板微处理器控制系统供电。

    3.稳压控制电路
    5V输出电压经R6和R8取样后送到三端精密稳压器Q6（TL431）的R端，当5V电压升高时，反馈到Q6的R端电压也会升高，则Q6的A、K端间的内阻变小，使光耦合器U7的2脚电压变低，U7内部的发光二极管发光强度增强，U7的3、4脚内阻变小，则FSQ110的3脚的电压变低，通过其内部电路的控制，最后使输出电压降低，以达到稳压的目的。若5V输出电压降低，其稳压过程与上述相反。

    4．开关机控制电路
    开关机控制电路如图6-6下部所示，一是由晶体管V4、光耦合器U4、VCC电压控制和稳压电路V3, VD19等组成VCC2控制电路，对PFC振荡电路U3和PWM振荡电路U1的VCC2工作电压进行控制；二是由误差放大器Q9、晶体管V6组成VCC3控制电路，对高压板推动电路U6的供电进行控制。

    开机时，从主板送过来ON/OFF高电平开机信号，使V4导通，U4的1、2脚内部发光二极管发光，3, 4脚内部的光敏晶体管导通，为V3的基极提供正向偏置电压，经VD19（17.5V）稳压后导通，副开关电源提供的VCC IN电压经V3稳压后输出VCC2电压，为U3和U1提供约17V的VCC工作电压，PFC电路和主电源工作。PFC电路启动后，输出B＋电压由待机时的＋300V提升到＋380V, Q9导通，V6导通，输出VCC3电压，为高压板U6提供约16V的工作电压。

    遥控关机时，从主板送过来ON/OFF低电平待机信号，V4截止，此时U4也截止，V3基极失去正向偏置电压而截止，切断了U3和U1的VCC2供电，PFC电路和主电源停止工作。PFC电路调整工作后，输出B＋电压由＋380V降低到＋300V、Q9截止，V6截止，切断U6的工作电压，高压板停止工作。
