（一）待机指示灯不亮
1．熔丝熔断
测量熔丝F801是否熔断，如果已经熔断，说明开关电源存在严重的短路故障，主要对以下电路进行检测：一是检测市电输入抗干扰电路C803、C804、C801、C802及整流滤波VB801、C811是否击穿漏电。二是检查主电源开关管V832是否击穿，如果击穿，进一步检查T831的1-3绕组并联的尖峰吸收元器件VD832、R837、C833；检查N831的2脚外部稳压控制电路N832、N833是否发生开路故障，造成输出电压过高损坏开关管V832；检查N831的3脚外部过电流检测电路的R840、R842是否连带损坏。三是检查PFC电路开关管V811、V812是否击穿，如果击穿，检查N811的1脚外部稳压电路和4脚外部过电流保护电路。
2.熔丝未断
如果测量熔丝F801未断，但指示灯不亮，测量主电源无电压输出，主要是开关电源电路未工作，主要对以下电路进行检测：一是测量V832的漏极有无待机状态300V、开机状态3加V电压，若无300V电压，检查市电整流滤波电路。二是测量N831的8脚有无启动电压、N831的6脚有无＋14.3V直流电压。若8脚无启动电压，检查8脚外部的VD811、VZ831、R835、R885、R886；若6脚无VCC电压，检查6脚外部的二次供电电路VD833、R873 //R872、C835、V831、VZ832等。三是测量N831的5脚有无 PWM驱动脉冲输出，有驱动脉冲信号输出，检查N831的5脚外部R839、V832、R842；如果测量N831的5脚无PWM驱动脉冲输出，检查N831外部元器件，外部元器件正常时，更换N831。
（二）待机指示灯亮
按下遥控“POWER”键，测量ON/OFF开关机控制电压有无高电平，如果为低电平、故障在主电路板控制系统；如果为高电平、但主电源无电压输出，则故障在主电源或待机控制电路：一是测量N811的8脚有无VCC供电，如果无VCC电压，检查V833, N834, V834为核心的待机控制电路；二是测量电源板有无受控的12V和5 V-M电压输出，如果无电压输出，检查T831二次侧的V836、V835、V837、N835和V838、VZ835组成的12V、5V-M输出电压控制电路。
（三）开机后自动关机
如果指示灯亮，开机的瞬间主开关电源启动，并在主开关电源变压器二次侧有电压输出，几秒钟后主开关电源停止工作，输出电压降到0V，多为保护电路启动所致。
该机的保护电路比较简单，过电压保护主要测量N831的1脚电压是否正常，如果高于正常值，则是过电压保护电路启动，检查1脚外部元器件和稳压控制电路元器件是否变质损坏；过电流保护主要检查V832的源极电阻R842是否变质。如果怀疑是负载电路短路引发过电流保护，可断开负载电路，接假负载，独立维修电源板。
例5-6：开机黑屏幕．指示灯不亮。
分析与检修：测量市电输入电路的熔丝F801未断，测量开关电源无电压输出，判断开关电源电路发生故障。
对开关电源进行检测，测量驱动电路N831的8脚无启动电压，对8脚外部的启动电路进行检测，发现R835烧断，更换R835后，故障排除。
例5-7：开机黑屏幕，指示灯亮。
分析与检修：指示灯亮，说明开关电源基本正常，按下“POWER”键开机，测量主开关电源无12V电压和5 V-M电压输出，测量ON/OFF电压为高电平，判断故障在电源板待机控制电路。对T831二次侧的V836、V835、V837、N835和V838、VZ835组成的12V、5V-M输出电压控制电路进行检查。
测量C848两端的＋14V电压正常，测量V837的栅极电压也为高电平，判断V837内部开路，更换V837后，12V输出电压恢复正常，5 V-M电压也恢复正常，故障排除。
例5-8：开机背光灯亮．无图像、无伴音．黑屏幕，指示灯亮。
分析与检修：打开机壳，首先观察发现VD838没有点亮，根据工作原理，VD838由5 V-M电压供电，测量电源板输出的测量电源板输出的5V-S、12V输出电压正常，而5 V-M无输出电压。测量5 V-M供电控制电路，泼现V838的栅极电压为0. 1 V，正常时此脚电压为11. 5V，测量V838的栅极外部电路，发现12V到V838的栅极之间的偏置电阻R854阻值变大。更换R854后，故障排除。
三、高压板电路工作原理
（一）高压板基本电路

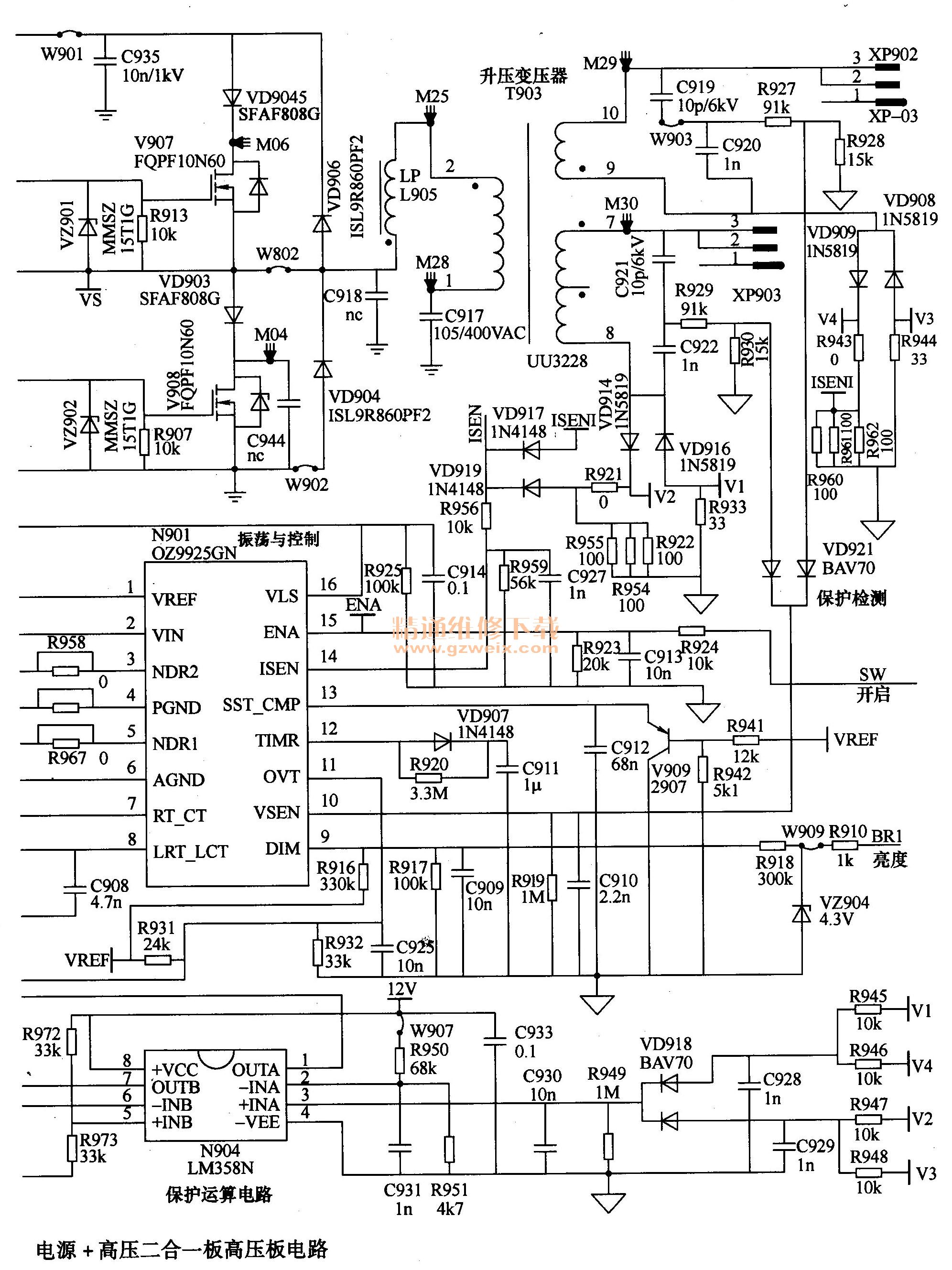

海信TLM32P69GP液晶彩电电源＋高压二合一板高压板电路如图5-17所示，主要由振荡与控制电路、激励与升压电路两大部分组成。电源部分二次输出的12V电源为高压板振荡与控制电路供电，电源部分一次侧的VCC电压和380V电压为激励与升压电路供电。开机后，主电路控制系统向电源板背光灯高压板电路送去ON/OFF开启电压和DIM亮度控制电压，高压板电路启动工作，将输入的直流电压转换为接近于正弦波的交流高压，去点亮液晶显示屏内部的背光灯管。
背光控制电路主要由N901 （ OZ9925 GN）内外部电路构成，在主电路板的控制下启动工作，向高压形成电路输出两路驱动脉冲信号，并具有过电压、过电流保护功能。

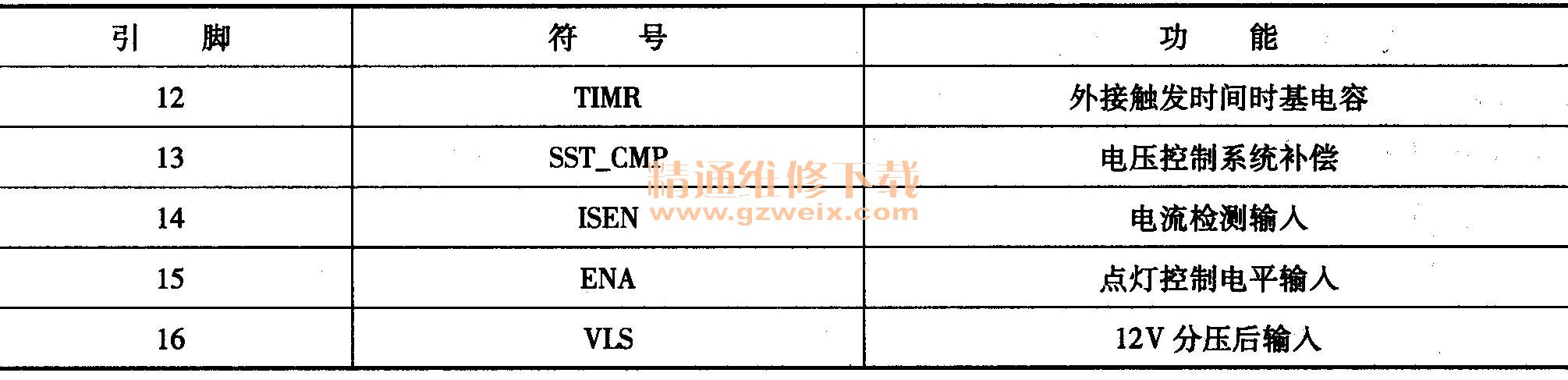

OZ9925 GNGN是凸凹公司推出的用于液晶产品背光控制检测的电路。内部电路框图如图5-18所示。利用OZ9925 GN组成的高压板具有效率高、适应电压范围宽、调光范围宽、过电压保护等优点。OZ9925 GN引脚功能见表5-9。
1．背光灯开启电路
遥控开机时，电源板输出的＋12V电压送入高压板电路，经R901降压送到N901的2脚VIN，为其提供电源；主板微处理器输出的SW高压板开启指令从连接器XP802/XP-14的5脚输入高压电路，向N901的15脚ENA提供点灯控制电压，主板微处理器输出的BRI亮度调整电压从连接器XP802/XP-14的6脚输入高压电路，向N901的9脚DIM提供亮度调整控制电压，内部振荡电路开始启动，经内部处理后从5、3脚输出DRV1和DRV2的PWM脉冲信号，送到激励变压器T901一次绕组的5-6端，变压后驱动激励与升压电路。
2．激励与升压电路
激励与升压电路由输入变压器，01，激励电路V906、V901、V903、V904和N902（FAN7382），推挽输出电路V907、V908，输出升压变压器T903组成。
FAN7382是一款高边和低边门驱动单片集成电路，其内部电路框图如图5-12所示，引脚功能和对地电压见表5-6。
电源部分热地端经待机控制电路 V833输出的VCC电压经R904为激励电路供电，送到N902的1脚，PFC电路输出的＋380V电压为推挽输出电路V907、V908供电。输入变压器T901耦合后二次侧得到的激励脉冲分为两组送到激励电路，经V906、V901、V903、V904送到N902的2、3脚，经N902放大后，从7、5脚输出，激励开关管V907、V908交替导通，工作于开关状态，在输出变压器T903产生感应电压，其二次侧两个高压绕组7-8、9-10端升压后，将背光灯灯管点亮。
（二）保护与调整电路
在输出升压变压器T903产生感应电压，其二次高压绕组的7-8、9-10端输出电路设有输出电压、输出电流检测电路，产生的检测电压送到振荡与控制电路N901的11脚过电压检测输入端和14脚电流检测输入端，内部电路根据检测到的电压和电流数据，对输出激励脉冲进行适当调整，保持输出电压的稳定。
1．背光灯电流反馈电路
电流反馈电路由VD908、VD914、VD917、VD919等组成，将检测电压送到N901的14脚电流检测输入端和运算放大器N904，经N904运算、V905放大后对N901的11脚OVT电压进行控制。
输出升压变压器T903二次高压绕组（7-8） 8端的回路电流在R922 // R954 // R955和R921两端产生检测电压ISEN和V2，该电压经VD914整流产生V1检测电压；T903二次高压绕组（9-10） 9端的回路电流在R960 // R961 // R962和R943两端产生检测电压ISENI和V4，该电压经VD908整流产生V3检测电压。上述检测电压的ISEN经VD919、VD917、R956送到N901的14脚，V1～V4检测电压经VD918送到运算放大器N904，经N904运算后产生保护控制电压，经V905对N901的11脚电压进行控制。当背光灯电路发生故障，背光灯管电流不正常，输入到14、11脚的电流检测电压异常，检测电压达到设定保护值时，N901停止输出激励脉冲。
2.背光灯电压反馈电路
输出升压变压器1903二次高压绕组7-8端的高压过电压保护电路由分压电路C921、C922、R929、R930和整流电路VD921组成；T903二次高压绕组9-10端的高压过电压保护电路由分压电路C919、C920、R927、R928和整流电路VD921组成。两个过电压检测电路整流后在C910, R919两端形成的检测电压，送到N901的10脚过电压保护检测输入端。当T903二次输出电压异常时，送到N901的10脚检测电压异常，内部停止振荡，达到保护的目的。
