第三节 厦华LC-19/22HC56液晶彩电569LY1514C高压板维修
厦华LC-19/22 HC56液晶彩电的高压板，型号为569LY1514C或569LY2714A，配CLAA220WA01显示屏。采用BIT3713和2只复合MOSFET组合方案，为4只背光灯提供交流高频高压。
一、高压板电路工作原理
（一）高压板电路
厦华LC-19/22HC56液晶彩电高压板实物图解如图6-19所示；高压板原理图如图6-20所示。它主要由背光控制电路、驱动输出与高压形成电路、保护检测电路组成。
电源板输出的＋12V电源，通过连接器X1的1、2脚送到高压板，为高压板电路供电；开机后，主电路控制系统向背光灯高压板电路送去的ON/OFF开启电压通过连接器X1的3脚送到高压板；BRI亮度控制电压通过连接器X1的4脚送到高压板，高压板电路启动工作，将＋12V直流电压转换为接近于正弦波的交流高压，去点亮液晶显示屏内部的4根背光灯。
1．背光控制电路
背光控制电路主要由N1 （BIT3713）内外部电路组成，在主电路板的控制下启动工作，输出两路驱动脉冲信号，去推动驱动输出升压电路，并具有过电压、过电流保护功能。

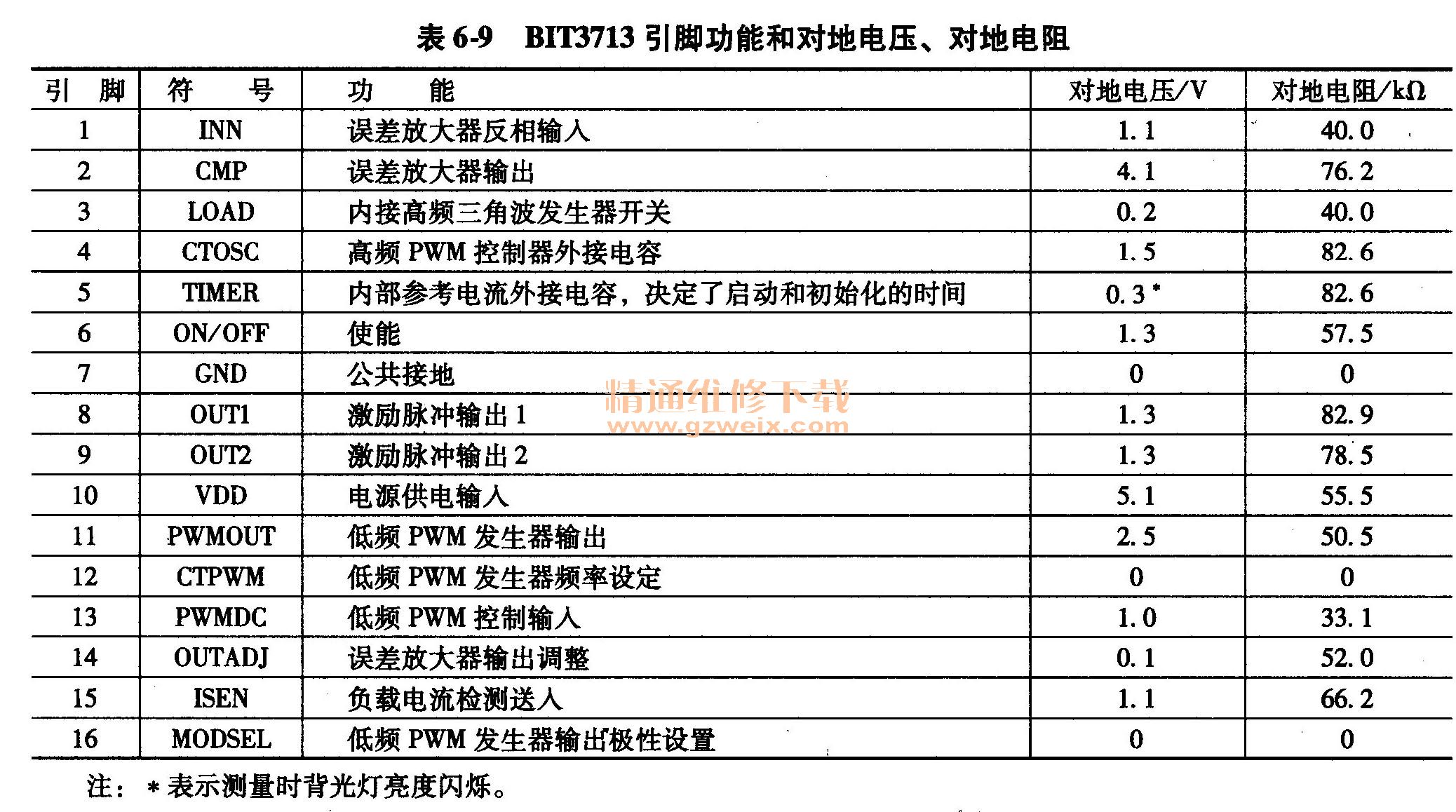

BIT3713是BITEK公司生产的一款CCFL高压逆变PWM控制芯片，有SOP-16和SSOP-16两种封装形式，引脚功能一样，但是受安装形式的限制，不能互换。芯片采用CMOS FET工艺制造，具有功耗低的特点，内置低频PWM脉冲发射器，使得控制方式更灵活；具有欠电压锁定和掉电保护电路。激励级采用图腾柱式输出，工作电压范围为4.5～8V，工作频率为20～400kHz。B113713引脚功能和对地电压、对地电阻见表6-9。
电源电路来的12V背光驱动电压，一路从X1插座的l, 2脚输入到开关管N2（FDS8958A）和N3 （FDS8958A ）；另一路经限流电阻R18 （560fZ）给控制电路N1的10脚，作为N1 （BIT3713 ）的工作电源。主板来的背光开启／关闭控制信号送到X1插座的3脚，再经电阻R1 （82kΩ）送到N1 （BIT3713）的6脚。BIT3713启动工作，内部振荡电路产生脉冲电压，经处理控制后，从8、9脚输出驱动脉冲，去推动驱动升压输出电路。
2．驱动升压电路
驱动升压电路由两只MOSFET复合管N2 （FDS8958A）和N3 （FDS8958A ）、四个升压变压器BCQ-EFD11. 7组成。
N2和N3是复合开关管，各内含两只开关管，N2、N3组合相当于四只开关管组合，组成推挽输出电路。
当控制电路N1开始工作时，从8、9脚输出驱动脉冲，推动开关管N2和N3工作，N2和N3推动高压变压器T1～T4，在T1～T4二次侧感应出高压脉动电压，经D18～D21整流，提供高压给背光灯管，驱动背光灯发光。
3．亮度调节电路
N1的13脚是亮度控制端，当需要调整亮度时，由微控制器产生的BRI亮度控制电压经R9加到13脚，经内部电路处理后，通过控制N1输出的驱动脉冲占空比，从而达到亮度控制的目的。
（二）保护电路
1．软启动保护电路
N1的5脚软启动端，外接软启动电容C7，起到软启动定时的作用。N1工作后，5脚内电路向C7进行充电，随着C7两端电压的升高，内部输出的驱动脉冲控制驱动管向高压变压器提供的能量也逐渐增大。软启动电路可以防止背光灯初始工作时产生过大的冲击电流。
2．供电欠电压保护
供电欠电压保护电路由9. 1 V稳压管D2和晶体管V1和V2组成，对N1的6脚ON/OFF开机点灯高电平进行控制。
高压板的12V供电正常时，高于D2的稳压值9. 1 V，将D2击穿，V1导通、V2截止，对Nl的6脚ON/OFF高电平不产生影响；当12V供电低于9. 1 V时，D2截止，V1截止，V2导通，将N1的6脚ON/OFF高电平拉低，内部停止工作。
3．过电流过电压保护电路
SH1～SH4为背光灯管电流取样反馈；OP1～OP4为背光灯管电压取样反馈。D8、D9、D3、D4为钳位保护二极管。当任一背光管出现过电流或过电压时，D8、D9、D3、D4导通，控制电路Nl的15脚电压上升，保护电路动作，N1的8, 9脚的驱动脉冲停止输出，背光灯熄灭保护。
二、高压板电路故障维修
（一）高压板部分维修
高压板电路发生故障时，会产生有伴音黑屏幕的故障；保护电路启动时，会产生屏幕亮一下就灭的故障。检修时，可先测量高压板的工作条件：＋12V供电电压、ON/OFF启动电压、BRI亮度调整电压是否正常。上述电压正常后，再对高压板电路进行维修。也可采用模拟供电和控制电压的方法维修。
1．模拟供电和控制
将高压板与主电路板连接器断开，一是将主电源输出的＋12V输出与高压板相连接，为高压板电路供电；二是将ON/OFF控制端通过10kΩ电阻接＋12V供电端，模拟主板发出的背光灯启动电压；三是将BRI亮度调整控制端接N1的10脚VDDA供电端，模拟亮度调整电压。然后进行开机实验，观察背光灯是否被点亮，若背光灯能正常点亮，则判定高压板正常，故障在其他组件；若背光灯不能点亮或点亮后马上熄灭，可判定逆变电路部分或CCFL有故障。
2．检测高压电路
首先测量背光灯控制电路N1的10脚5. 1 V的VDD供电，如果无VDD供电，检查R18、D5降压稳压供电电路；再测量8、9脚是否有激励脉冲输出，如果无脉冲输出，故障在背光灯控制电路，重点检查N1及其外部电路，判断故障所在，外围元器件正常时更换N1；如果有脉冲输出，重点检查激励电路N2、N3和易发生故障的高压形成电路T1～T4。
3．对比检测输出电路
由于高压板的T1～T4的一次驱动电路和二次高压形成的4路输出电路、灯管供电和电流检测保护电路相同，其相同部位和引脚的对地电压和对地电阻相同。维修时，可分别测量各路驱动电路、升压输出电路、过电流检测电路的对地电压、对地电阻，然后将测量结果进行比较，哪个测试点的电压或电阻与其他相同测试点的电压或电阻不同，则是该测试点相关的电路发生故障。
4．检修注意事项
由于T1～T4二次输出的电压高达一千多伏，检修时要注意安全。一是高压板应距离其他电路板10Cm以上，特别是与屏蔽金属板要保持一定距离，避免打火放电，造成不必要的损失；二是对T1～T4二次侧的高压测量，超出万用表的测量范围，没有高压测试笔不能直接测量，可采用间接测量法：即将黑表笔接地，红表笔接触或接近高压变压器的外皮、输出连接器X2～X5的外皮，利用电磁感应原理测量其感应电压。检测时，最好采用内阻较高的数字万用表，其测量电压数值较高，达到几百伏；用指针式万用表测量，由于内阻较低，一般在几十伏。
（二）高压部分保护电路维修
当高压板电路发生过电流、过电压故障时，产生背光灯亮一下就灭的故障现象。维修时，可采取测量关键点电压，判断是否保护和解除保护，观察故障现象的方法进行维修。
1．根据故障现象，判断是否保护
如果开机的瞬间，有伴音，显示屏亮一下就灭，则是高压板保护电路启动所致。如果背光灯灯管亮后马上就灭，则是过电流保护所致；如果灯管亮is后才灭，则是过电压或欠电压保护电路启动。
2．测量关键点电压，判断是哪路保护
高压板部分过电压保护电路主要对N1的15脚电压进行控制，15脚电压正常时为1V左右，当过电压保护电路启动时，过电压保护检测电路向15脚送入高电平，N1内部保护电路启动，关闭8、9脚输出的脉冲，高压板电路停止工作，实现过电压保护。12V供电欠电压保护电路对N1的6脚ON/OFF电压进行控制，实现欠电压保护。
检修时，可在开机后保护前的瞬间通过测量N1的15脚电压和6脚电压判断保护电路是否启动。如果15脚电压由正常时的1V左右上升到2. 0V以上，则可判断是过电压保护电路启动；如果6脚电压由正常时的高电平变为低电平，则可判断是欠电压保护电路启动。
3．解除保护．观察故障现象
确定保护之后，可采取解除保护的方法，开机观察故障现象，测量关键点电压，确定故
障部位。
解除灯管过电压、过电流保护：将CCFL灯管电流平衡保护和过电流保护电路的D8、D9断开，将过电压保护电路的D3、D4断开，解除保护。通电后若所有灯管点亮，可判断故障在保护电路，若任意一只灯管不亮，则需要进一步检查对应灯管驱动电路及灯管本身。如果灯管全不亮，则是高压板电路故障。
解除供电欠电压保护：将V2的基极与发射极短接。
每断开一路检测电路，进行一次开机实验，如果断开哪路检测电路后，开机不再保护，灯管正常发光，则是该保护电路引起的保护。如果解除保护后，开机灯管仍然不亮，则是逆变器电路故障；如果个别灯管不亮或亮度不正常，则是该灯管及其高压形成电路发生故障。
例6-12：开机后有伴音，黑屏幕。
分析与检修：指示灯亮，伴音正常，但屏幕始终不亮。仔细观察背光灯，根本不亮，拆开电视机，对背光灯高压板电路进行检查。检测高压板的12V供电正常，测量N1的10脚无5V的VDDA电压输入。
检查5脚外部的启动供电电路，测量R18阻值变大，表面烧焦，测量稳压二极管D5也
击穿短路，更换R18和D5，故障排除。
