1. FSQ0565R简介

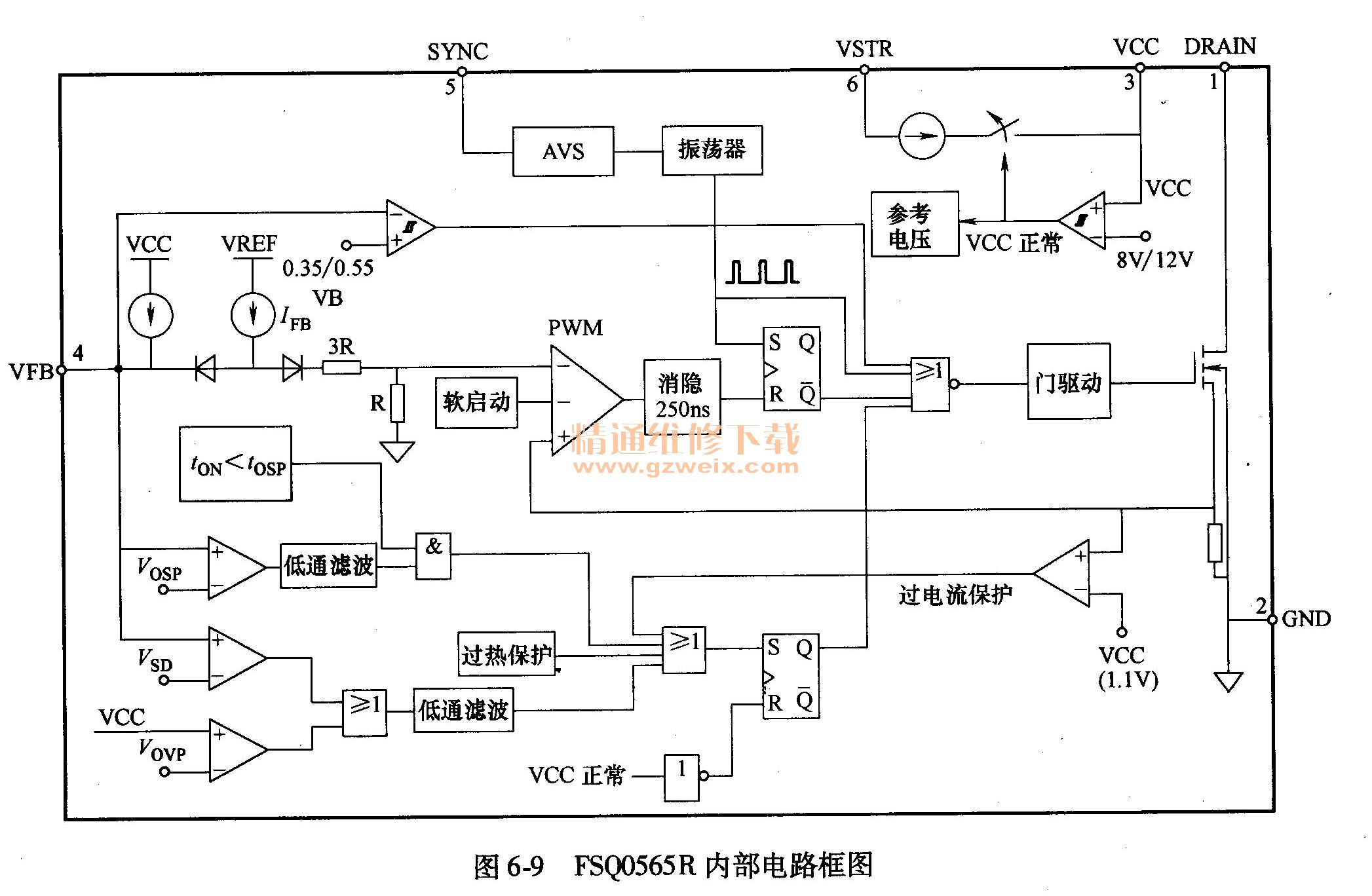

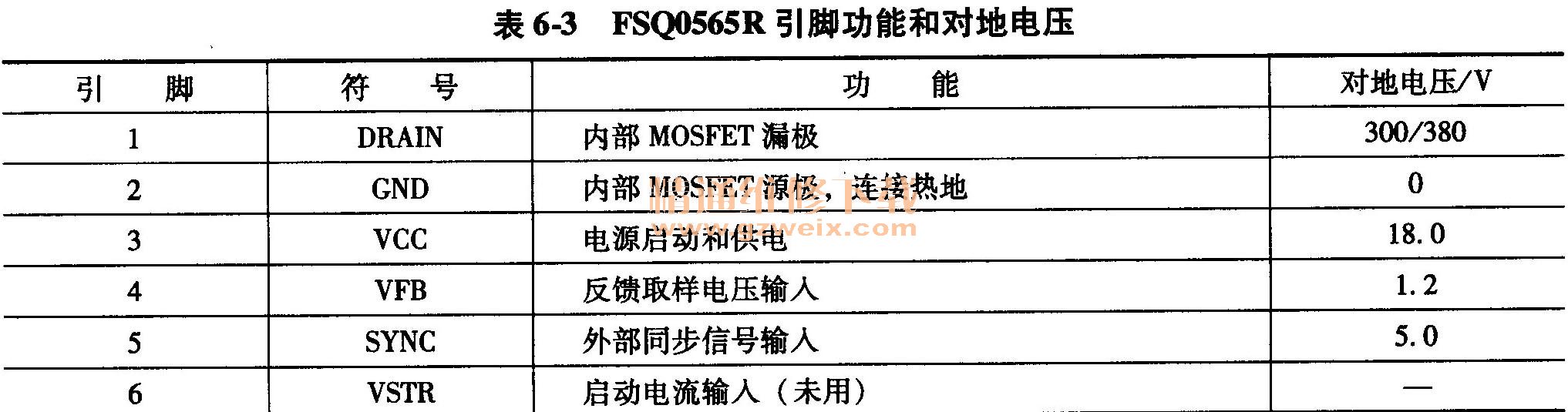

FSQ0565R是PWM控制芯片／大功率MOSFET的复合电源芯片，其内部电路框图如图6-9所示。它包括基准电压源、振荡器、PIM调制器、RS触发器、驱动级、MOSFET输出级以及过电流、过电压、欠电压和过热等完善的保护功能。其引脚功能和对地电压见表6-3。
2．启动工作过程
PFC电路输出的380V电压经开关变压器T1的一次绕组电压加到厚膜电路U1的1脚，经待机控制电路V3送来的VCC2电压，加到U1的3脚，为其提供工作电压，U1启动工作，产生锯齿波脉冲电压，经内部电路处理后，激励内部MOSFET工作于开关状态，在T1的各个绕组产生感应电压。T1的热地端反馈绕组感应电压经VD57、R23、R22分压，作为反馈电压送到U1的5脚。
3.整流滤波输出电路
开关变压器T1的二次侧冷地端有两感应电压：一组感应电压经VD3整流，C12、L1、C111滤波后得到＋24V电压，送到主板为伴音功放电路供电；另一组感应电压经VD8整
流，C18、L5、C17滤波后得到的＋12劝电压，一是为主电路板的各组小信号电路供电，二是为电源板的背光灯高压板驱动控制电路供电。
4.稳压控制电路
稳压控制电路由取样电路R34、R43，误差取样放大器Q1（TL431），光耦合器U2等组成。它对开关电源一次厚膜电路U1的4脚电压进行控制，达到稳压控制的目的。
＋12V电压经R34、R43取样后，加到Q1的R端作为稳压取样，当＋12V电压升高时，Q1的R端电压升高，Q1的A-K端的内阻变小，U2的2脚电压降低，3-4脚的内阻变小，U1的4脚电压降低，使输出的电压降低，完成稳压过程。
5．过电压保护电路
过电压保护电路如图6-6右下部所示，VD14和VD15分别是＋24V和＋12V的过电压保护取样的稳压二极管。当其中一组电压升高时，相关稳压二极管击穿，VD17或VD18导通，高电平电压加到V5基极，V5导通，将副电源稳压光耦合器U7的1脚电压拉低，U7截止，控制副电源厚膜电路U8的3脚电压上升，内部保护电路启动，开关电源停止工作，实现保护。
