三、高压板电路工作原理
（一）高压板基本电路

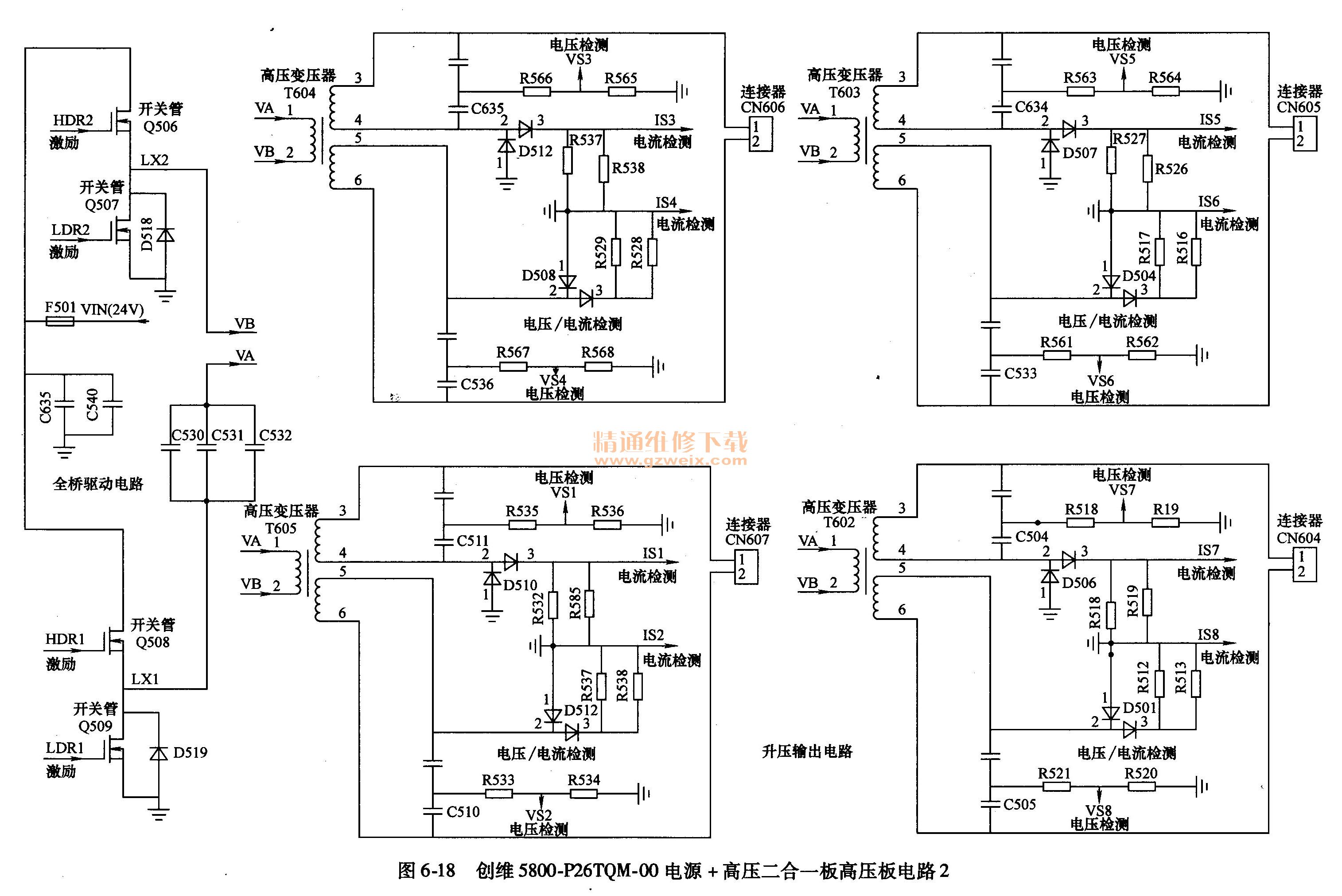

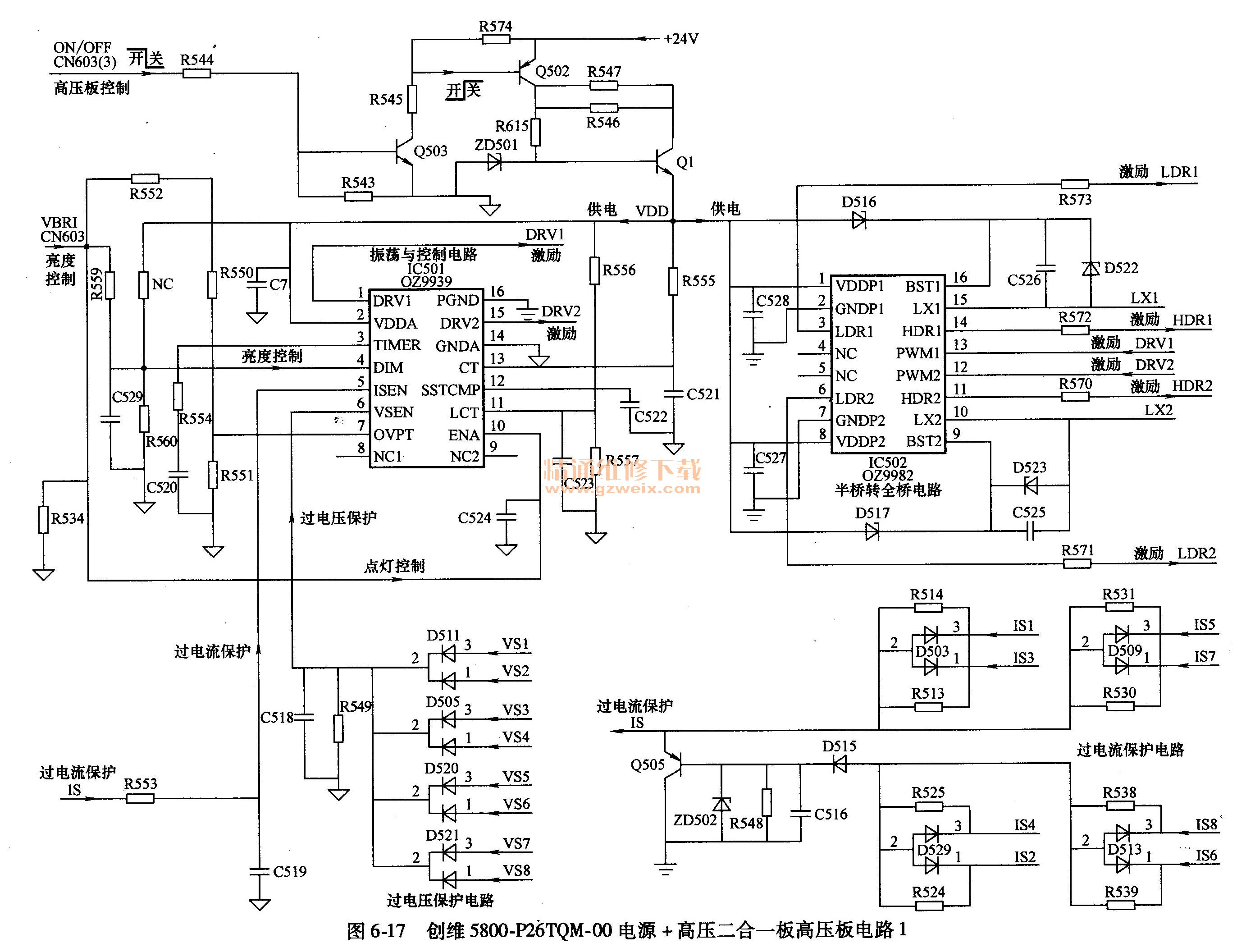

高压板电路如图6-17和图6-18所示。它主要由振荡与控制电路、半桥转全桥输出电路、高压形成电路三大部分组成。电源部分输出的24V电压和点灯控制、亮度调整电压经连接器CN603送到高压板电路。
振荡与控制电路主要由IC501 （0Z9939）内外部电路组成，在主电路板的控制下启动工作，向半桥转全桥输出电路输出两路驱动脉冲信号，并具有过电压、过电流保护功能。

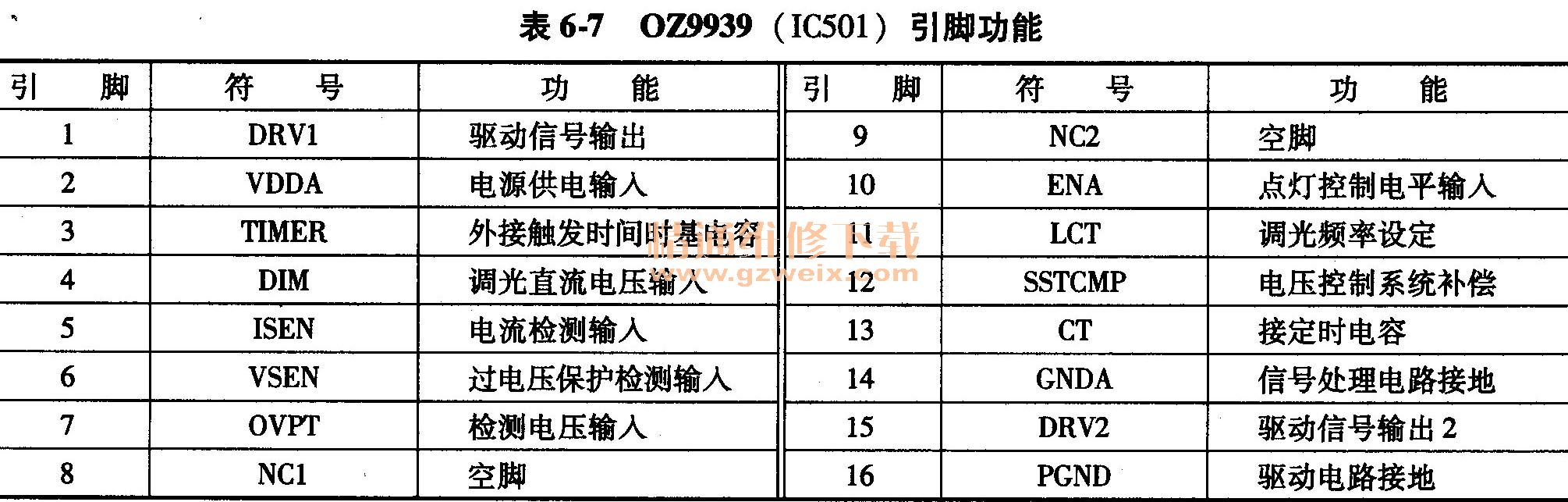

OZ9939是凸凹公司推出的用于液晶产品的背光控制检测电路，利用OZ9939组成的高压板具有效率高、适应电压范围宽、调光范围宽、过电压保护等优点。OZ9939引脚功能见表6-7所示。
1．背光灯开启电路
电源板输出的＋24V电压送入高压板电路，然后分为两路：一路直接送给高压形成电路Q506～Q509；一路经Q1、ZD501组成的稳压电路产生5V的VDD电压，送给振荡与控制电路IC501 （0Z9939 ）和半桥转全桥输出电路IC502 （0Z9982），为高压板电路提供电源。
遥控开机后，主板微处理器输出的ON/OFF高压板高电平开启指令送到Q503的基极，Q503和Q502导通，将＋24V电压加到由Q1和 ZD501组成的稳压电路，稳压后产生的VDD电压向高压板振荡与控制电路和半桥转全桥输出电路供电。
主板微处理器输出的VBRI亮度控制电压分为两路：一路直接送到OZ9939的10脚（ENA使能控制端），提供点灯控制电压；另一路经R559送到IC501的4脚，提供亮度调整电压。OZ9939获得上述供电和控制电压后，内部振荡电路开始启动，经内部处理后从1、15脚输出互为反相的DRV1和DRV2的半桥PWM脉冲信号，送到OZ9982。
2．半桥转全桥输出电路

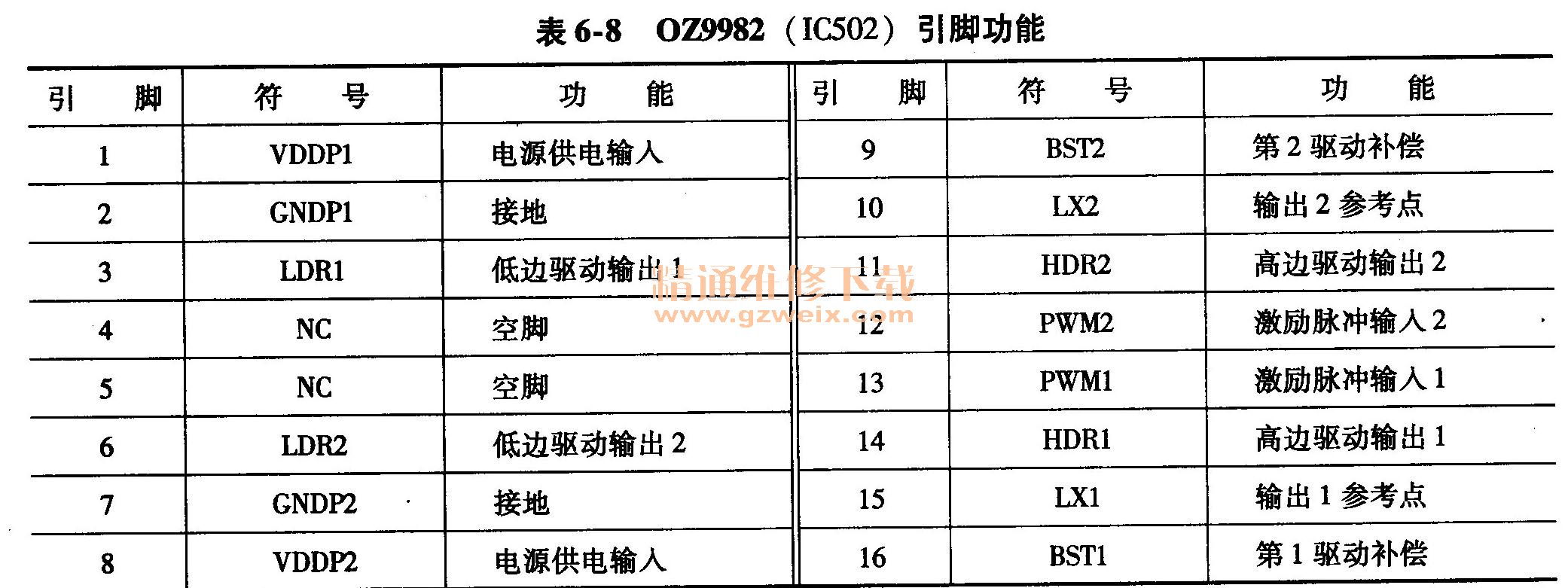

半桥转全桥输出电路由IC502 （ OZ9982）及其外部电路组成，其引脚功能见表6-8。OZ9939从1、15脚输出互为反相的DRVI和DRV2的半桥PWM脉冲信号，送到OZ9982的13、12脚，经OZ9982放大和倒相后，从14、3脚和11、6脚输出两组激励脉冲，为全桥高压形成电路的4个复合MOSFET提供激励脉冲。
3．背光灯高压形成电路
背光灯高压形成电路主要由复合MOSFET（开关管）Q506～Q509和升压变压器T602～T605组成。其中Q506、Q507组成上半臂驱动电路；Q508, Q509组成下半臂驱动电路。半桥转全桥输出电路IC502 （0Z9982）的14、3脚和11、6脚输出两组激励脉冲LDRI, HDRI和LDR2、HDR2，分别送到Q506～Q509的栅极，驱动Q506～Q509导通和截止，从上半臂输出VA信号，从下半臂输出VB信号，VA和VB信号在T602 ～T605的一次1-2绕组形成交变电流，在二次3-4、5-6高压绕组产生交流高频电压，升压后的交流电压经连接器CN04～CN07与背光灯管相连接，为背光灯供电。
（二）过电流、过电压保护电路
该高压板在升压变压器T602～T605的二次3-4、5-6高压绕组两端，均设有电压和电流检测电路，4个升压变压器的电压和电流检测电路相同，每个升压变压器均产生两个VS检测电压和两个IS检测电压，4个升压变压器电路产生的8个VS检测电压汇总后送到IC501 （OZ9939 ）的6脚（电压反馈检测输入端），4个升压变压器电路产生的8个IS检测电压汇总后送到OZ9939的5脚（电流反馈检测输入端），当背光灯电路发生故障，背光灯管电压、电流不正常，输入到5、6脚的检测电压异常时，OZ9939停止振荡，达到保护的目的。
1．背光灯电流反馈电路
高压板在升压变压器T605～T602二次侧的D510、R552、R585、D512、R537、R538、D507、R527、R526、D506、R518、R519组成灯管启动电流检测反馈电路，产生的IS1、IS3、IS5、IS7四个检测电压经D503、D509电路会合后产生IS电压经R553直接送到IC501（0Z9939）的5脚；T605～T602二次侧的D512、R537、R538、D508、R529、R528、D504、R517、R516、D501、R512、R513组成灯管过电流保护检测反馈电路，产生的IS2、IS4,IS6、IS8四个检测电压经D529、D513、D515电路会合后，再经Q505放大产生IS电压，经R553送到OZ9939的5脚。
2．背光灯电压反馈电路
高压板在升压变压器T605～T602二次侧的C551、R535、R536、C510、R533、R534、C635、R566、R565、C536、R567、R568、C634、R563、R564、C533、R561、R562、C504、R518、R519、C505、R521、R520等组成灯管过电压取样反馈电路，产生的VS1、VS2、VS5、VS6、VS7、VS8检测电压经D511、D505、D520、D521整流电路会合后产生VSEN电压，送到OZ9939的6脚。
